Oventrop Flexo-Blo Entnahmesystem Zweistrang, 1 1/2" Außengewinde, 2000mm, Inhaltsmesserleitung, 2052153

Oventrop Flexo-Blo Entnahmesystem Zweistrang, 1 1/2" Außengewinde, 2000mm, Inhaltsmesserleitung, 2052153

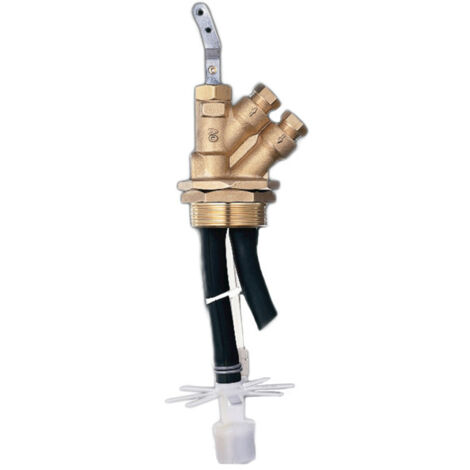

Das Oventrop Flexo-Bloc Entnahmesystem ist eine Tankentnahmearmatur für Zweistranganlagen in Ölfeuerungsanlagen. Mit einer Schlauchlänge von 2000 mm und einer integrierten Inhaltsmesserleitung ermöglicht das System die Entnahme aus stehenden oder liegenden Stahltanks sowie Batterietanks. Die Konstruktion aus Messing und die Ausstattung mit einem Doppelkugelrückschlagventil inklusive Schnellabsperrung unterstützen den Betrieb in verschiedenen Tankkonfigurationen.

Für welche Anlagen ist das Flexo-Bloc System geeignet?

Das Entnahmesystem ist für den Einsatz in Ölfeuerungsanlagen nach DIN 4755 konzipiert. Es ist für stehende und liegende Behälter aus Stahl nach DIN 6608, DIN 6616, DIN 6617 und DIN 6619 sowie für Batterietanks nach DIN 6620, Form B, mit untenliegender Verbindungsleitung ausgelegt. Zudem ist die Verwendung bei kellergeschweißten Tanks nach DIN 6625 möglich. Die Montage erfordert keine spezielle Verarbeitungstechnik oder Spezialwerkzeug.

Welche technischen Merkmale zeichnen die Armatur aus?

Die Armatur verfügt über eine Saug- und Rücklaufleitung mit einem Anschluss von G 3/8 IG. Für den Anschluss an die Rohrleitungen sind Messing-Universalanschlüsse für 10 mm und 12 mm Rohre vorhanden. Das Doppelkugelrückschlagventil mit Schnellabsperrung ist in das System integriert. Ein Schwimmer unterstützt die Inhaltsmessung. Die tankseitige Anbindung erfolgt über ein G 1 1/2 Außengewinde.

Technische Daten

• Anschluss Tankseite: G 1 1/2 Außengewinde
• Anschluss Leitungen: G 3/8 Innengewinde
• Schlauchlänge: 2000 mm
• Werkstoff Gehäuse: Messing
• Geeignet für Tankhöhe: bis 2000 mm
• Anschlüsse für Rohrleitungen: 10 mm und 12 mm
• Anlagentyp: Zweistranganlage

Das Oventrop Flexo-Bloc Entnahmesystem bietet eine Lösung für unterschiedliche Tanktypen. Durch die Messing-Ausführung, die integrierte Inhaltsmesserleitung und das Doppelkugelrückschlagventil ist eine zuverlässige Komponente für Ölfeuerungsanlagen gegeben. Die Auslegung für Tankhöhen bis 2000 mm und die Universalanschlüsse für 10 mm oder 12 mm Leitungen ermöglichen eine flexible Installation.

Produktspezifikation

• Hersteller-Warengruppe: Öl
• Hersteller-Produktgruppe: Heizölarmaturen für Tank
• Hersteller-Artikelnummer: 2052153
• Werkstoff des Gehäuses: Messing
• Rechtwinklige Ausführung: nein
• Mit Schwimmer: ja
