Oventrop Hydraulische Weiche mit Isolierung, DN 25 Anschluss G 1 1/2" Außengewinde

Oventrop Hydraulische Weiche mit Isolierung, DN 25 Anschluss G 1 1/2" Außengewinde

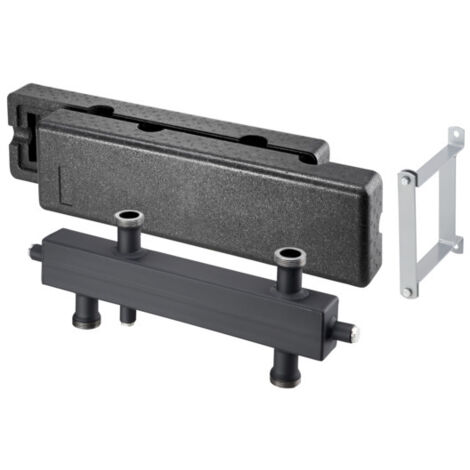

Die Oventrop hydraulische Weiche DN 25 mit Isolierung ermöglicht eine hydraulische Entkoppelung zwischen Primär- und Sekundärkreis in Heizungsanlagen. Durch die Trennung der Volumenströme werden gegenseitige Beeinflussungen der Pumpen vermieden, was zu einem stabilen Anlagenbetrieb beiträgt. Das aus Stahl gefertigte Gehäuse ist für eine platzsparende Montage konzipiert und wird mit einer passgenauen Wärmedämmung aus expandiertem Polypropylen geliefert.

Warum ist eine hydraulische Weiche erforderlich?

Der Einsatz dieser Komponente ist vorgesehen, wenn die Volumenströme auf der Erzeugerseite und der Verbraucherseite voneinander abweichen oder sich negativ beeinflussen könnten. Voraussetzung für den Betrieb ist, dass sowohl der Primär- als auch der Sekundärkreis jeweils mit einer eigenen Umwälzpumpe ausgestattet sind. Die hydraulische Weiche sorgt für einen Ausgleich zwischen den Kreisläufen.

Wie erfolgt die Installation?

Die Montage gestaltet sich unkompliziert, da keine spezielle Verarbeitungstechnik oder besonderes Werkzeug erforderlich ist. Die Anschlüsse für den Heizkreis sowie für den Wärmeerzeuger sind als G 1 1/2 Außengewinde flachdichtend ausgeführt, was eine Integration in bestehende Systeme ermöglicht. Eine verzinkte Stahl-Wandhalterung ist für eine stabile Befestigung vorgesehen. Die Isolierung aus expandiertem Polypropylen reduziert Wärmeverluste im Betrieb.

Technische Daten

• Nennweite: DN 25
• Anschluss: G 1 1/2 Außengewinde flachdichtend
• Achsabstand: 280 mm
• Maximaler Durchfluss: 4 m3/h
• Empfohlener Einsatzbereich: 95 kW (bei dT = 20K, dp = 100 mbar)
• Maximaler Betriebsdruck: 4 bar
• Maximale Betriebstemperatur: 110 °C
• Gehäusematerial: Stahl
• Isoliermaterial: Expandiertes Polypropylen (EPP)

Diese hydraulische Weiche von Oventrop bietet eine Lösung zur Entkoppelung von Heizkreisen. Mit einer Leistung von bis zu 95 kW und einer Konstruktion aus Stahl ist sie für verschiedene Anwendungen geeignet. Die Kombination aus platzsparender Bauweise, einer maximalen Betriebstemperatur von 110 °C und der Wärmedämmung unterstützt einen optimierten Anlagenbetrieb. Die einfache Montage und die standardisierten Anschlüsse machen sie zu einer Komponente für Heizungssysteme.

Lieferumfang

• 1x Oventrop hydraulische Weiche DN 25
• 1x Wandhalterung

Produktspezifikation

• Hersteller-Warengruppe: Stationen, Speicher
• Hersteller-Produktgruppe: Kesselanb.-System"Regumat
• Hersteller-Artikelnummer: 1351590
