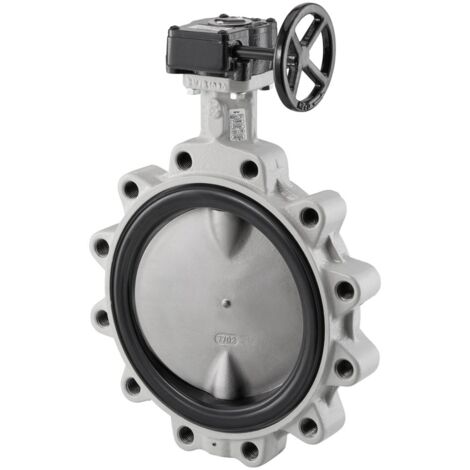

Oventrop Mittelflansch Absperrklappe mit Getriebe PN 16 EPDM Dichtung, DN 500

Name: Oventrop Mittelflansch Absperrklappe mit Getriebe PN 16 EPDM Dichtung, DN 500
Brand: OVENTROP
SKU: 1049262
Price: 5566.5 EUR
Availability: InStock

Verkauft von heizung-billiger.de

Produktinformationen

Beschreibung

Oventrop Mittelflansch Absperrklappe mit Getriebe PN 16 EPDM Dichtung, DN 500

Die Oventrop Mittelflansch-Absperrklappe in der Nennweite DN 500 ist eine robuste Armatur für den Einsatz in hydraulischen Systemen. Ausgestattet mit einer Getriebeübersetzung und einer EPDM-Dichtung, ist dieses Modell für einen maximalen Betriebsdruck von 16 bar ausgelegt. Die Konstruktion ermöglicht den Einbau zwischen Flanschen gemäß DIN EN 1092-2 und eignet sich durch den verlängerten Ansatz für isolierte Rohrleitungssysteme.

Wie ist die Absperrklappe konstruiert?

Die Absperrklappe zeichnet sich durch eine zentrische Bauweise aus. Das Gehäuse besteht aus Sphäroguss (EN-GJS-400-15), während die Spindel aus Edelstahl (AISI420) und die Scheibe aus Edelstahl (AISI316) gefertigt sind. Diese Materialkombination sorgt für eine hohe Beständigkeit im Betrieb. Die EPDM-Dichtung ist fest im Gehäuse integriert, was die Wartungsfreundlichkeit in spezifischen Einsatzbereichen unterstützt.

Welche technischen Merkmale zeichnen das Modell aus?

Die Bedienung erfolgt über ein Handrad mit einem Durchmesser von 600 mm, das eine präzise Steuerung des Durchflusses ermöglicht. Die Armatur ist für einen Betriebstemperaturbereich von -20 °C bis +120 °C spezifiziert und hält einem maximalen Druckunterschied von 16 bar bei 20 °C stand. Für die Montage ist keine spezielle Verarbeitungstechnik oder Spezialwerkzeug erforderlich, was die Installation in bestehende Anlagen effizient gestaltet.

Technische Daten

Nenndurchmesser: DN 500
Druckstufe: PN 16
Gehäusematerial: Sphäroguss (EN-GJS-400-15)
Dichtungsmaterial: EPDM
Betriebstemperatur: -20 °C bis +120 °C
Max. Betriebsdruck: 16 bar
Bedienung: Handrad
Handraddurchmesser: 600 mm
Baulänge: 127 mm
Klappenentwurf: zentrisch

Diese Oventrop Absperrklappe bietet eine Lösung für die Durchflussregelung in hydraulischen Systemen. Mit ihrer Ausführung aus Sphäroguss und Edelstahl, kombiniert mit einer EPDM-Dichtung, ermöglicht sie einen sicheren Betrieb bei einem Druck von bis zu 16 bar. Die Handhabung über das 600 mm große Handrad und die Eignung für Temperaturen bis 120 °C machen sie zu einer leistungsfähigen Komponente für Anwendungen, bei denen eine dauerhafte Absperrung erforderlich ist.

Produktspezifikation

Hersteller-Warengruppe: Hydraulik
Hersteller-Produktgruppe: Ventile/Schmutzfänger/Sch
Hersteller-Artikelnummer: 1049262
Oberflächenschutz: beschichtet
Werkstoffgüte: Gusseisen GGG 40 (GJS-400-15)
Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
Bedienung: Handrad
Durchmesser Handrad: 600
Druckstufe Artikel: PN 16
Baulänge: 127
Rohraußendurchmesser alle Anschlüsse: 702
Druckstufe Flansch: PN 16
Max. Druckunterschied bei 20 °C: 16
Ventilwinkel: 90
Winkel der Spindel: 90
Fütterung Gehäuse: nicht austauschbar
Max. Druckunterschied als Endventil: 0
FM-Prüfung: nein
UL-Prüfung: nein
ULC-Qualitätskennzeichen: nein
LPCB-Prüfung: nein
Klappenentwurf: zentrisch
Feuersicher: nein
Material Spindel: rostfreier Stahl
Nenndurchmesser: DN 500
Material Klappenblatt: rostfreier Stahl
Klappenblatt verkleidet: nein
Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
Oberflächenschutz: beschichtet
Werkstoffgüte: Gusseisen GGG 40 (GJS-400-15)
Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
Bedienung: Handrad
Durchmesser Handrad: 600
Druckstufe Artikel: PN 16
Baulänge: 127
Genehmigt von der NCP: nein
Rohraußendurchmesser alle Anschlüsse: 702
Druckstufe Flansch: PN 16
Max. Druckunterschied bei 20 °C: 16
Ventilwinkel: 90
Winkel der Spindel: 90
Fütterung Gehäuse: nicht austauschbar
Max. Druckunterschied als Endventil: 0
FM-Prüfung: nein
UL-Prüfung: nein
ULC-Qualitätskennzeichen: nein
LPCB-Prüfung: nein
Klappenentwurf: zentrisch
Feuersicher: nein
Material Spindel: rostfreier Stahl
Nenndurchmesser: DN 500
Material Klappenblatt: rostfreier Stahl
Klappenblatt verkleidet: nein
Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
Oberflächenschutz: beschichtet
Werkstoffgüte: Gusseisen GGG 40 (GJS-400-15)
Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
Bedienung: Handrad
Durchmesser Handrad: 600
Druckstufe Artikel: PN 16
Baulänge: 127
Rohraußendurchmesser alle Anschlüsse: 702
Druckstufe Flansch: PN 16
Max. Druckunterschied bei 20 °C: 16
Ventilwinkel: 90
Winkel der Spindel: 90
Fütterung Gehäuse: nicht austauschbar
Max. Druckunterschied als Endventil: 0
FM-Prüfung: nein
UL-Prüfung: nein
ULC-Qualitätskennzeichen: nein
LPCB-Prüfung: nein
Klappenentwurf: zentrisch
Feuersicher: nein
Material Spindel: rostfreier Stahl
Nenndurchmesser: DN 500
Material Klappenblatt: rostfreier Stahl
Klappenblatt verkleidet: nein
Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)

Eigenschaften

Marke
OVENTROP
Länge
12.7 cm
Breite
1 cm
Höhe
550 mm
Gewicht
227.5 kg
