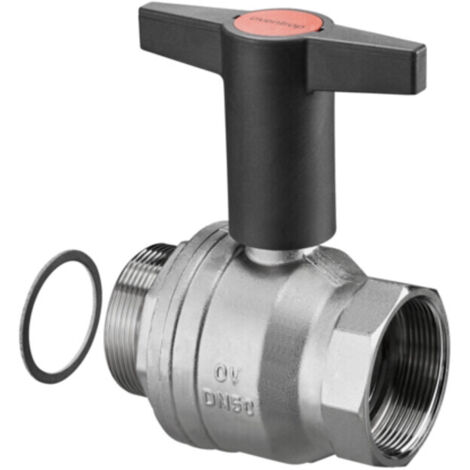

Oventrop Kugelhahn für Multidis SFI flachdichtend, DN 50

Oventrop Kugelhahn für Multidis SFI flachdichtend, DN 50

Der Oventrop Kugelhahn für Multidis SFI ist eine Komponente für den Einsatz in Industrieflächenheizungen, Industrieflächenkühlungen sowie zur Betonkernaktivierung. Mit einer Nennweite von DN 50 und einer flachdichtenden Ausführung ist dieser Kugelhahn auf die Anforderungen von Verteilersystemen abgestimmt. Die gerade Bauform sorgt für eine zuverlässige Absperrung im System.

Welche Konstruktionsmerkmale bietet der Kugelhahn?

Der Kugelhahn zeichnet sich durch eine zweiteilige Gehäusekonstruktion aus. Die Kugel sowie die Spindel sind aus Messing gefertigt. Für eine Abdichtung der Kugel kommt Polytetrafluorethylen zum Einsatz. Dank des Volldurchgangs wird ein optimaler Durchfluss sichergestellt. Die Bedienung erfolgt über einen Handgriff, der eine manuelle Steuerung des Durchflusses ermöglicht.

Wie erfolgt die Installation?

Die Montage des Kugelhahns gestaltet sich effizient, da keine spezielle Verarbeitungstechnik oder besonderes Werkzeug erforderlich ist. Der Anschluss erfolgt über ein G 2 Innengewinde sowie ein G 2 Außengewinde, was eine Integration in entsprechende Rohrleitungssysteme der Dimension DN 50 erlaubt. Die Ausführung ist für einen Betriebsdruck von bis zu PN 16 ausgelegt, wodurch sie sich für industrielle Anwendungen eignet.

Technische Daten

• Nennweite: DN 50
• Anschluss 1: G 2 Innengewinde
• Anschluss 2: G 2 Außengewinde
• Druckstufe: PN 16
• Gehäusekonstruktion: 2-teilig
• Durchgang: Volldurchgang
• Material Kugel: Messing
• Material Kugeldichtung: Polytetrafluorethylen
• Bedienung: Handgriff
• Ausführung: gerade

Dieser Kugelhahn für Multidis SFI überzeugt durch seine solide Verarbeitung und einfache Handhabung. Mit einer Druckfestigkeit von PN 16 und der Materialkombination aus Messing und Polytetrafluorethylen bietet er eine Lösung für die Steuerung von Heiz- und Kühlkreisläufen in industriellen Umgebungen. Die flachdichtende Verbindung in der Nennweite DN 50 ermöglicht eine sichere Integration in Anlagenkonzepte.

Produktspezifikation

• Hersteller-Warengruppe: Raumklima
• Hersteller-Produktgruppe: Verteiler u. Einzelkomponenten
• Hersteller-Artikelnummer: 1406586
• Ausführung: gerade
• Bedienung: Handgriff
• Druckstufe Artikel: PN 16
• Nenndurchmesser Anschluss 2: 2 Zoll (50)
• Mit Entleerungsventil: nein
• Druckstufe Flansch: PN 16
• Ventilwinkel: 0
• Gehäusekonstruktion: 2-teilig
• Volldurchgang: ja
• Höhe Handgriff: 127
• Länge Handgriff: 120
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Feuersicher: nein
• Material Spindel: Messing
• Mit Ablassmöglichkeit (Anschluss): nein
• Medizinisch sauber: nein
• Nenndurchmesser Anschluss 1: 2 Zoll (50)
• Fettfrei: nein
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)
• Material Kugel: Messing
