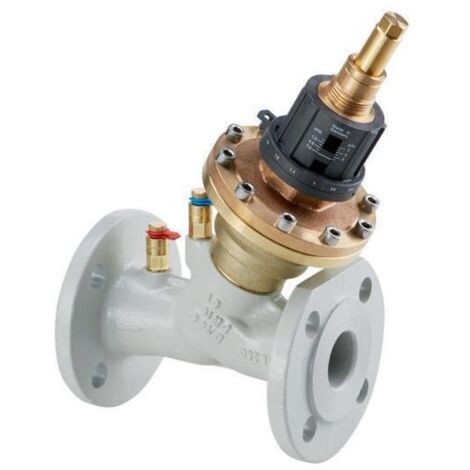

Oventrop Regulierventil Cocon QF DN 80 PN 16 DIN Flansch, bis 30 m3/h

Oventrop Regulierventil Cocon QF DN 80 PN 16 DIN Flansch, bis 30 m3/h

Das Oventrop Regulierventil Cocon QFC in der Dimension DN 80 ist ein kombiniertes Regel- und Regulierventil, das für den Einsatz in Heiz- und Kühlsystemen mit geschlossenem Wasserkreislauf konzipiert wurde. Es vereint einen automatisch arbeitenden Durchflussregler mit einer manuell einstellbaren Sollwertvorgabe und einem Regelventil in einer Einheit. Das Ventil eignet sich für den hydraulischen Abgleich sowie die präzise Raumtemperaturregelung in Zentralheizungsanlagen, Fußbodenheizungen, Fan-Coil-Anlagen oder Kühldecken.

Wie arbeitet das Cocon QFC Ventil?

Das Ventil ermöglicht eine automatische Durchflussregelung, wodurch ein effizienter hydraulischer Abgleich im System sichergestellt wird. Durch die Kombination mit einem Stellantrieb lässt sich der Durchfluss variabel anpassen, um die gewünschte Raumtemperatur exakt zu steuern. Die Konstruktion aus robustem Gusseisen (GJL-250) ist für den Betrieb mit Wasser sowie Glykolgemischen ausgelegt. Die Installation erfolgt über DIN-Flansche nach EN 1092-2, wobei keine speziellen Verarbeitungstechniken oder Spezialwerkzeuge für den Einbau erforderlich sind.

Welche technischen Merkmale zeichnen das Ventil aus?

Das Cocon QFC ist für einen Nenndruck von PN 16 ausgelegt und deckt einen Volumenstrombereich von 7,5 bis 30 m³/h ab. Für eine präzise Überwachung und Inbetriebnahme sind zwei Classic Messventile bereits montiert. Das Ventil ist für einen weiten Temperaturbereich von -10 °C bis 120 °C im Dauerbetrieb geeignet und hält einem maximalen Differenzdruck von 400 kPa stand.

Technische Daten

• Nenndurchmesser: DN 80
• Druckstufe: PN 16
• Volumenstrom: 7,5 - 30 m³/h
• Max. Differenzdruck: 400 kPa
• Mediumtemperatur: -10 °C bis 120 °C
• Gehäusewerkstoff: Gusseisen (GJL-250)
• Anschlussart: Flansch nach EN 1092-2
• Baulänge: 310 mm
• Bauhöhe: 385 mm

Das Oventrop Regulierventil Cocon QFC bietet eine zuverlässige Lösung für die Durchflussregelung und den hydraulischen Abgleich in anspruchsvollen Heiz- und Kühlsystemen. Mit seiner robusten Ausführung aus Gusseisen, der Eignung für Glykol und einem Volumenstrom von bis zu 30 m³/h bei einem Nenndruck von PN 16 unterstützt es eine effiziente Betriebsweise. Die einfache Montage über DIN-Flansche und die montierten Messventile erleichtern die Inbetriebnahme in gewerblichen und privaten Anlagen.

Produktspezifikation

• Hersteller-Warengruppe: Hydraulik
• Hersteller-Produktgruppe: Cocon QTZ / QTR / QFC
• Hersteller-Artikelnummer: 1146152
• Bauhöhe: 385
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Länge: 310
• Geeignet für Glykol: ja
• Max. Differenzdruck: 400
• Volumenstrom: 7,5 - 30
• Geeignet für Flüssigkeiten: ja
• Druckstufe Artikel: PN 16
• Anschlüsse: Flansch
• Nenndurchmesser: DN 80
• Bauhöhe: 385
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Länge: 310
• Geeignet für Glykol: ja
• Max. Differenzdruck: 400
• Volumenstrom: 7,5 - 30
• Geeignet für Flüssigkeiten: ja
• Druckstufe Artikel: PN 16
• Max. Mediumtemperatur (Dauerbetrieb): 120
• Min. Mediumtemperatur (Dauerbetrieb): -10
• Werkstoff des Gehäuses: Gusseisen
• Anschlüsse: Flansch
• Nenndurchmesser: DN 80
• Bauhöhe: 385
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Länge: 310
• Geeignet für Glykol: ja
• Max. Differenzdruck: 400
• Volumenstrom: 7,5 - 30
• Geeignet für Flüssigkeiten: ja
• Druckstufe Artikel: PN 16
• Anschlüsse: Flansch
• Nenndurchmesser: DN 80
