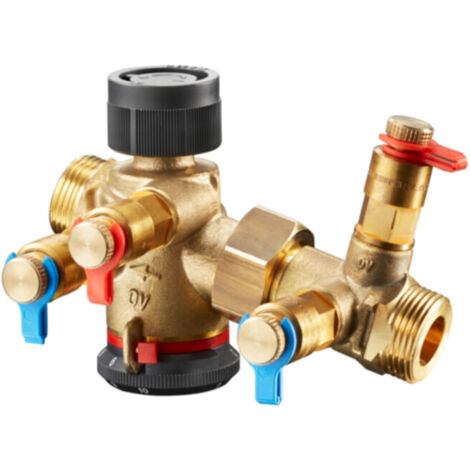

Oventrop Cocon QT Regulierventil DN 15 30-210l/h, Außengewinde flachdichtend mit Messventilen

Oventrop Cocon QT Regulierventil DN 15 30-210l/h, Außengewinde flachdichtend mit Messventilen

Das Oventrop Cocon QTZ Regulierventil ist eine leistungsstarke Ventilkombination für den automatischen hydraulischen Abgleich in geschlossenen Heiz- und Kühlsystemen. Die Einheit vereint einen präzisen Durchflussregler mit einer manuellen Sollwertvorgabe und ein Regelventil in einem Bauteil. Mit einem Einstellbereich von 30 bis 210 l/h eignet sich das Ventil ideal für Anwendungen in Fußbodenheizungen, Gebläsekonvektoren oder Kühldecken. Dank der robusten Ausführung aus entzinkungsbeständigem Messing ist eine hohe Langlebigkeit in anspruchsvollen Anlagen sichergestellt.

Wie unterstützt das Cocon QTZ den hydraulischen Abgleich?

Das Cocon QTZ fungiert als kombiniertes Regel- und Regulierventil, das den Durchfluss in Heiz- und Kühlsystemen automatisch reguliert. Durch die integrierte Messblende und die zwei montierten Classic Messventile lässt sich der hydraulische Abgleich effizient und präzise durchführen. Die manuelle Sollwertvorgabe ermöglicht eine exakte Anpassung an die spezifischen Anforderungen des jeweiligen Systems, wodurch eine gleichmäßige Wärmeverteilung oder Kühlleistung in allen Anlagenteilen erreicht wird.

Welche Regelungsmöglichkeiten bietet das Ventil?

Das Regelventil ist für die Aufnahme von Stellantrieben, Temperaturreglern oder Handregulierköpfen ausgelegt, die über einen Gewindeanschluss M 30 x 1,5 montiert werden. Dies erlaubt eine flexible Steuerung der Raumtemperatur durch eine gezielte Veränderung des Durchflusses. Das Ventil ist für den Einsatz in geschlossenen Wasserkreisläufen konzipiert und zeigt sich dabei äußerst widerstandsfähig gegenüber unterschiedlichen Betriebsbedingungen, was den Einsatz in modernen Zentralheizungsanlagen und gewerblichen Kühlsystemen ermöglicht.

Technische Daten

• Nenndurchmesser: DN 15
• Einstellbereich: 30 - 210 l/h
• Anschluss: G 3/4 AG x G 3/4 AG
• Max. Betriebsdruck: PN 16
• Max. Differenzdruck: 4 bar
• Min. Betriebstemperatur: -10 °C
• Max. Betriebstemperatur: 120 °C
• Gehäusematerial: Entzinkungsbeständiges Messing

Das Oventrop Cocon QTZ Regulierventil überzeugt durch seine Kombination aus automatischer Durchflussregelung und flexibler Temperatursteuerung. Mit einem Einstellbereich von 30 bis 210 l/h und einer Druckfestigkeit bis PN 16 bietet es eine zuverlässige Lösung für den hydraulischen Abgleich in Heiz- und Kühlsystemen. Die hochwertige Verarbeitung aus entzinkungsbeständigem Messing sowie die einfache Montage mit M 30 x 1,5 Anschluss machen es zu einer effizienten Komponente für eine präzise Anlagentechnik.

Produktspezifikation

• Hersteller-Warengruppe: Hydraulik
• Hersteller-Produktgruppe: Cocon QTZ / QTR / QFC
• Hersteller-Artikelnummer: 1144564
• Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
• Geeignet für Glykol: ja
• Max. Differenzdruck: 400
• Volumenstrom: 0,03 - 0,21
• Geeignet für Flüssigkeiten: ja
• Druckstufe Artikel: PN 16
• Nenndurchmesser: DN 15
• Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
• Geeignet für Glykol: ja
• Max. Differenzdruck: 400
• Volumenstrom: 0,03 - 0,21
• Geeignet für Flüssigkeiten: ja
• Druckstufe Artikel: PN 16
• Max. Mediumtemperatur (Dauerbetrieb): 120
• Min. Mediumtemperatur (Dauerbetrieb): -10
• Werkstoff des Gehäuses: Messing
• Nenndurchmesser: DN 15
• Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
• Geeignet für Glykol: ja
• Max. Differenzdruck: 400
• Volumenstrom: 0,03 - 0,21
• Geeignet für Flüssigkeiten: ja
• Druckstufe Artikel: PN 16
• Nenndurchmesser: DN 15
