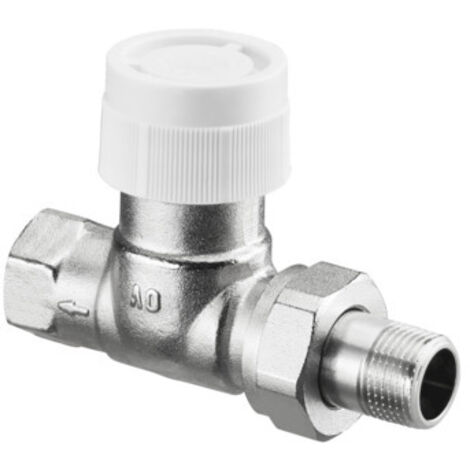

Oventrop AV 9 Thermostatventil DN 15 R 1/2" Außengewinde x Rp 1/2" Innengewinde, Rücklauf-Durchgang

Oventrop AV 9 Thermostatventil DN 15 R 1/2" Außengewinde x Rp 1/2" Innengewinde, Rücklauf-Durchgang

Das Oventrop Thermostatventil AV 9 in der Ausführung als Rücklauf-Durchgangsventil ist eine spezialisierte Lösung für Heizungsanlagen, bei denen ein verwechselter Vor- und Rücklauf vorliegt oder hochstehende Heizkörper installiert sind. Mit einer Nennweite von DN 15 und den Anschlüssen R 1/2 Zoll Außengewinde sowie Rp 1/2 Zoll Innengewinde ist das Ventil präzise auf gängige Installationsanforderungen abgestimmt. Das Modell zeichnet sich durch eine robuste, vernickelte Oberfläche aus und ist für den Einsatz in Zweirohrsystemen konzipiert.

Warum ist das AV 9 für spezielle Einbausituationen geeignet?

Das Oventrop AV 9 Rücklaufventil wurde gezielt für Herausforderungen bei der Heizkörperanbindung entwickelt. Durch seine Konstruktion ermöglicht es den Ausgleich bei vertauschten Vor- und Rücklaufleitungen, was eine effiziente Wärmeverteilung sicherstellt, da ein falsch angeschlossener Rücklauf die Wärmeleistung des Heizkörpers negativ beeinflussen kann. Zudem eignet sich das Modell hervorragend für hochstehende Heizkörper. Die Installation gestaltet sich unkompliziert, da keine speziellen Werkzeuge oder aufwendige Verarbeitungstechniken erforderlich sind.

Welche technischen Merkmale bietet das Ventil?

Das Ventil ist mit einem standardisierten Thermostat-Gewindeanschluss M 30 x 1,5 ausgestattet, was eine hohe Kompatibilität mit gängigen Thermostatköpfen ermöglicht. Die Bedienung erfolgt thermostatisch, wobei eine weiße Bauschutzkappe zum Schutz des Ventils während der Bauphase beiliegt. Das Modell ist vorab einstellbar, was eine präzise hydraulische Abgleichung im System unterstützt. Mit einem Kvs-Wert von 1 bietet es eine zuverlässige Durchflusscharakteristik für den Betrieb in modernen Heizungsinstallationen.

Technische Daten

• Nennweite: DN 15
• Anschluss Heizkörper: 1/2 Zoll
• Thermostat-Gewindeanschluss: M 30 x 1,5
• Kvs-Wert: 1
• Oberflächenschutz: Vernickelt
• Systemeignung: Zweirohrsystem
• Bauform: Rücklauf-Durchgang
• Vorab einstellbar: Ja
• Bauhöhe: 31 mm

Das Oventrop AV 9 Thermostatventil stellt eine zuverlässige Komponente für die Optimierung von Heizungsanlagen dar. Durch die Eignung für Zweirohrsysteme und die Möglichkeit, bei verwechselten Anschlüssen oder hochstehenden Heizkörpern eingesetzt zu werden, bietet es hohe Flexibilität bei der Montage. Die Kombination aus dem M 30 x 1,5 Anschluss, der Vorab-Einstellbarkeit und dem Kvs-Wert von 1 sorgt für eine effiziente und präzise Regelung der Wärmezufuhr in Wohn- und Gewerberäumen.

Produktspezifikation

• Hersteller-Warengruppe: Raumklima
• Hersteller-Produktgruppe: Verschraubungen Combi 2/3
• Hersteller-Artikelnummer: 1183894
• Ausführung: Schlussstück/Innengewinde
• Bauhöhe: 31
• Form: gerade
• Oberflächenschutz: vernickelt
• Farbe des Knopfes: weiß
• Bedienung: thermostatisch mit Knopf
• Automatische Durchflussregelung: nein
• Mit Staubkappe: ja
• Mit Quetschset: nein
• Geeignet für Einrohrsystem: nein
• Geeignet für Zweirohrsystem: ja
• Größe Heizkörperanschluss: 1/2 Zoll (15)
• Verkürzte Baulänge: nein
• Strömungsrichtung entgegengesetzt: ja
• Abmessung Thermostatanschluss: M30 x 1,5
• Vorab einstellbar: ja
• Kvs-Wert: 1
• Thermostatische Vorbereitung: ja
• Mit gebogenem Schlussstück: nein
