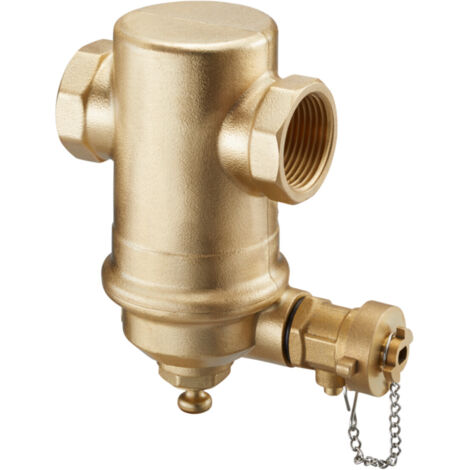

Oventrop Schlammabscheider DN 25 PN 16 horiziontale Einbaulage, mit Magnetitabscheider

Oventrop Schlammabscheider DN 25 PN 16 horiziontale Einbaulage, mit Magnetitabscheider

Der Oventrop Schlammabscheider DN 25 PN 16 ist eine effiziente Lösung zur kontinuierlichen Entfernung von Schmutzpartikeln in Zentralheizungs- und Kühlanlagen. Durch seine robuste Konstruktion und die horizontale Einbaulage eignet er sich ideal für geschlossene Kreisläufe, in denen Wasser oder Wasser-Glykol-Gemische gemäß VDI 2035 oder ÖNORM 5195 zum Einsatz kommen. Das Gerät zeichnet sich durch eine zuverlässige Abscheidung aus, ohne den Durchflusswiderstand im System nennenswert zu beeinflussen.

Wie arbeitet der Schlammabscheider mit Magnetitabscheider?

Das Wirkprinzip basiert auf einer effektiven Kombination aus mechanischer Schmutzabscheidung und magnetischer Trennung. Ein leistungsstarker Magnet im Inneren des Gehäuses hält magnetische Partikel, insbesondere Magnetit, sicher fest. Sobald der Magnet aus der Vorrichtung gezogen wird, lösen sich die Partikel und sinken in den dafür vorgesehenen Sumpf. Von dort aus lassen sie sich über einen integrierten Kugelhahn einfach und ohne Betriebsunterbrechung aus dem System ausspülen, was die Wartung erheblich vereinfacht.

Welche Vorteile bietet die Installation?

Die Installation des Schlammabscheiders unterstützt den langfristigen Schutz der Anlagenkomponenten vor Verschmutzungen. Da keine spezielle Verarbeitungstechnik oder Spezialwerkzeug für die Montage erforderlich ist, lässt sich das Bauteil effizient in bestehende hydraulische Systeme integrieren. Die Ausführung in Messing und die Druckstufe PN 16 unterstreichen die Eignung für anspruchsvolle Anwendungen in Heizungs- und Kühlsystemen, bei denen ein störungsfreier Betrieb durch saubere Medien sichergestellt werden soll.

Technische Daten

• Nenndurchmesser: DN 25
• Druckstufe: PN 16
• Einbaulage: horizontal
• Wirkprinzip: Magnet
• Baulänge: 88
• Anschluss: Innengewinde Rp 1
• Durchflussleistung: 2
• Material: Messing
• Oberflächenschutz: unbehandelt

Dieser Schlammabscheider von Oventrop stellt eine zuverlässige Komponente für geschlossene Heizungs- und Kühlsysteme dar. Mit seiner Nenngröße von DN 25 und der Druckfestigkeit von PN 16 ermöglicht er eine effektive Reinigung des Mediums von Schmutz und Magnetit. Die einfache Wartung durch den integrierten Kugelhahn und die unkomplizierte horizontale Montage machen ihn zu einer praxisorientierten Wahl für den dauerhaften Schutz hydraulischer Anlagen vor Ablagerungen und Partikeln.

Produktspezifikation

• Hersteller-Warengruppe: Hydraulik
• Hersteller-Produktgruppe: Ventile/Schmutzfänger/Sch
• Hersteller-Artikelnummer: 1124008
• Ausführung: horizontal
• Oberflächenschutz: unbehandelt
• Mit Kupplungen: nein
• Druckstufe Artikel: PN 16
• Mit automatischem Entlüfter: nein
• Baulänge: 88
• Typ Abscheider: Schmutz
• Mit abnehmbarem Filter: nein
• Geeignet für offene Systeme: nein
• Durchflussleistung: 2
• Nenndurchmesser: DN 25
• Geeignet für geschlossene Systeme: ja
• Geeignet für Heizung: ja
• Geeignet für Kühlen: ja
• Ausführung: horizontal
• Oberflächenschutz: unbehandelt
• Wirkprinzip: Magnet
• Mit Kupplungen: nein
• Mit integriertem Auffülautomat: nein
• Druckstufe Artikel: PN 16
• Mit automatischem Entlüfter: nein
• Baulänge: 88
• Typ Abscheider: Schmutz
• Mit abnehmbarem Filter: nein
• Geeignet für offene Systeme: nein
• Durchflussleistung: 2
• Nenndurchmesser: DN 25
• Geeignet für geschlossene Systeme: ja
• Geeignet für Heizung: ja
• Geeignet für Kühlen: ja
• Ausführung: horizontal
• Oberflächenschutz: unbehandelt
• Mit Kupplungen: nein
• Mit integriertem Auffülautomat: nein
• Druckstufe Artikel: PN 16
• Mit automatischem Entlüfter: nein
• Baulänge: 88
• Typ Abscheider: Schmutz
• Mit abnehmbarem Filter: nein
• Geeignet für offene Systeme: nein
• Durchflussleistung: 2
• Nenndurchmesser: DN 25
• Geeignet für geschlossene Systeme: ja
• Geeignet für Heizung: ja
• Geeignet für Kühlen: ja
