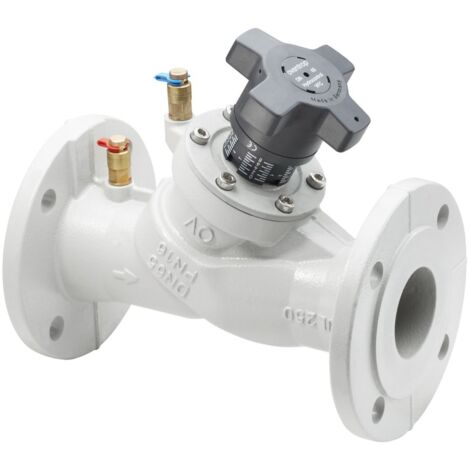

Oventrop Hydrocontrol VFC Strangregulierventil DN 80 PN 6 Flansch DIN, 2 Messventile, GG 25

Oventrop Hydrocontrol VFC Strangregulierventil DN 80 PN 6 Flansch DIN, 2 Messventile, GG 25

Das Oventrop Hydrocontrol VFC Strangregulierventil in der Nennweite DN 80 ist eine robuste Lösung für den hydraulischen Abgleich in Heizungsanlagen. Das Ventil in Schrägsitzausführung besteht aus Grauguss (GG 25) und ist für einen Betriebsdruck von PN 6 ausgelegt. Durch die präzise, stufenlose Voreinstellung mittels Hubbegrenzung ermöglicht es eine exakte Durchflussregulierung. Die beidseitigen Flanschanschlüsse nach DIN EN 1092-2 ermöglichen eine einfache Integration in Rohrleitungssysteme.

Wie ist das Hydrocontrol VFC aufgebaut?

Das Ventilgehäuse ist aus Grauguss gefertigt, während das Kopfstück und der Kegel aus Rotguss bestehen. Die Spindel ist aus entzinkungsbeständigem Messing gefertigt und verfügt über eine wartungsfreie Abdichtung durch einen doppelten EPDM-O-Ring. Der Kegel ist mit einer Dichtung aus PTFE ausgestattet. Alle wesentlichen Funktionselemente sind an der Handradseite angeordnet, was die Bedienung im laufenden Betrieb erleichtert.

Welche Vorteile bietet die Voreinstellung?

Die Voreinstellung des Ventils ist jederzeit kontrollierbar und kann bei Bedarf plombiert werden. Mit einem Kvs-Wert von 122,2 bietet das Ventil eine hohe Durchflusskapazität für anspruchsvolle hydraulische Anwendungen. Die Ausstattung mit zwei montierten Messventilen (G 1/4) erlaubt eine direkte Differenzdruckmessung, was die Inbetriebnahme und die Überprüfung des hydraulischen Abgleichs effizient gestaltet.

Technische Daten

• Nenndurchmesser: DN 80
• Druckstufe: PN 6
• Kvs-Wert: 122,2
• Werkstoff: Grauguss (GG 25)
• Anschlussart: Flansch nach DIN EN 1092-2
• Baulänge: DIN EN 558-1 Grundreihe 1
• Bedienhöhe: 203 mm
• Handraddurchmesser: 110 mm

Das Oventrop Hydrocontrol VFC Strangregulierventil überzeugt durch seine solide Verarbeitung aus Grauguss und die präzise Einstellbarkeit für einen optimalen hydraulischen Abgleich. Mit einer Druckstufe von PN 6 und einem Kvs-Wert von 122,2 ist es für den Einsatz in Heizungssystemen konzipiert. Die wartungsfreie Spindelabdichtung und die einfache Zugänglichkeit der Messventile sorgen für eine zuverlässige Funktion und eine unkomplizierte Handhabung bei der Inbetriebnahme und Wartung der Anlage.

Produktspezifikation

• Hersteller-Warengruppe: Hydraulik
• Hersteller-Produktgruppe: Armat.f.d.Hydraul.Abgleic
• Hersteller-Artikelnummer: 1062682
• Oberflächenschutz: beschichtet
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Mit Thermometer: nein
• Geeignet für Handbedienung: ja
• Durchmesser Handrad: 110
• Druckstufe Artikel: PN 6
• Mit Entleerungsventil: nein
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Druckstufe Flansch: PN 6
• Mit Messanschluss: ja
• Mit Impulsleitungsanschluss: nein
• Geeignet für warmes Trinkwasser: nein
• Geeignet für Leitungswasser: nein
• Geeignet für Heizungswasser: ja
• Mit Kupplungsanschluss 1: ja
• Mit Kupplungsanschluss 2: ja
• Bedienhöhe: 203
• Kvs-Wert: 122,2
• Mit Standanzeiger: ja
• Mit Messnippel: ja
• Motorgesteuert: nein
• Nenndurchmesser: DN 80
