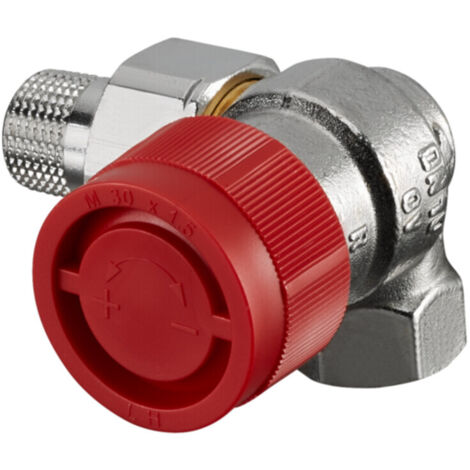

Oventrop AF Thermostatventil DN 15 R 1/2", PN 10 Winkeleckausführung rechts

Oventrop AF Thermostatventil DN 15 R 1/2", PN 10 Winkeleckausführung rechts

Das Oventrop Thermostatventil AF in der Ausführung Winkeleck rechts ist ein spezialisiertes Ventilunterteil für den Einsatz in Zentralheizungsanlagen. Es eignet sich besonders für Fernwärmesysteme gemäß AGFW-Arbeitsblatt FW 507 sowie für Anlagen mit hoher Temperaturspreizung, bei denen eine präzise Einstellung kleiner Durchflüsse erforderlich ist. Das Ventil unterstützt den manuellen hydraulischen Abgleich durch eine stufenlose Feinstvoreinstellung.

Welche Vorteile bietet die Feinstvoreinstellung?

Die stufenlose Feinstvoreinstellung ist verdeckt angeordnet und kann bequem unter Anlagendruck verändert werden. Dies ermöglicht eine exakte Anpassung des Durchflusses an die spezifischen Anforderungen der Heizungsanlage. Ein wesentlicher Vorteil für die Wartung ist die Möglichkeit, den Ventileinsatz bei Bedarf auszutauschen, ohne dass die Anlage entleert werden muss. Dies reduziert den Aufwand bei Instandhaltungsarbeiten erheblich.

Wie ist das Ventil konstruiert?

Das Oventrop AF Thermostatventil besteht aus einer robusten Messing-Armatur mit einem vernickelten Gehäuse. Die Spindel ist aus nichtrostendem Stahl gefertigt, was die Langlebigkeit im täglichen Betrieb unterstreicht. Das Ventil verfügt über einen standardisierten Thermostat-Gewindeanschluss M 30 x 1,5, der die Montage gängiger Thermostatköpfe ermöglicht. Die Winkeleckausführung rechts ist für entsprechende Anschlusskonfigurationen ausgelegt.

Technische Daten

• Nennweite: DN 15
• Anschlussgröße: R 1/2 Zoll
• Nenndruck: PN 10
• Kvs-Wert: 0,37
• Thermostat-Gewindeanschluss: M 30 x 1,5
• Material: Messing, vernickelt
• Spindelmaterial: Nichtrostender Stahl
• Eignung: Zweirohrsysteme

Das Oventrop AF Thermostatventil überzeugt durch seine robuste Bauweise aus vernickeltem Messing und die präzise, unter Druck veränderbare Feinstvoreinstellung. Mit einem Kvs-Wert von 0,37 und dem standardisierten M 30 x 1,5 Anschluss ist es eine effiziente Komponente für den hydraulischen Abgleich in Zentralheizungen und Fernwärmeanlagen. Die einfache Wartung durch den wechselbaren Ventileinsatz ohne Anlagenentleerung macht es zu einer langlebigen Lösung für eine optimierte Wärmeverteilung.

Produktspezifikation

• Hersteller-Warengruppe: Raumklima
• Hersteller-Produktgruppe: Thermostatventil-Unterteil
• Hersteller-Artikelnummer: 1181463
• Ausführung: Schlussstück/Innengewinde
• Form: Doppelwinkel rechts
• Oberflächenschutz: vernickelt
• Bedienung: thermostatisch mit Knopf
• Automatische Durchflussregelung: nein
• Mit Staubkappe: ja
• Mit Quetschset: nein
• Geeignet für Einrohrsystem: nein
• Geeignet für Zweirohrsystem: ja
• Größe Heizkörperanschluss: 1/2 Zoll (15)
• Verkürzte Baulänge: nein
• Strömungsrichtung entgegengesetzt: nein
• Abmessung Thermostatanschluss: M30 x 1,5
• Vorab einstellbar: ja
• Kvs-Wert: 0,37
• Thermostatische Vorbereitung: ja
• Mit gebogenem Schlussstück: nein
