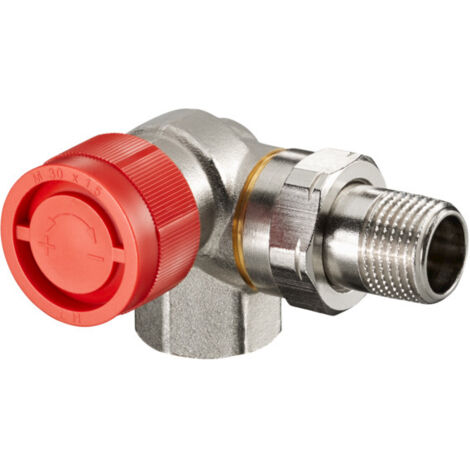

Oventrop AF Thermostatventil DN 15 R 1/2", PN 10 Winkeleckausführung links

Oventrop AF Thermostatventil DN 15 R 1/2", PN 10 Winkeleckausführung links

Das Oventrop Thermostatventil AF in der Ausführung Winkeleck links ist ein robustes Ventilunterteil für den Einsatz in Zentralheizungsanlagen. Mit seiner stufenlosen Feinstvoreinstellung ermöglicht es einen präzisen manuellen hydraulischen Abgleich, was es besonders für Anlagen mit hoher Temperaturspreizung oder Fernwärmesysteme gemäß AGFW-Arbeitsblatt FW 507 qualifiziert. Das Ventil ist für den Betrieb in Zweirohrsystemen konzipiert und bietet eine zuverlässige Lösung für die exakte Einstellung kleiner Durchflüsse.

Welche Vorteile bietet die Konstruktion des AF Thermostatventils?

Die Armatur besteht aus Messing mit einem vernickelten Gehäuse. Ein wesentliches Merkmal ist die verdeckt angeordnete Voreinstellung, die sich auch unter anliegendem Anlagendruck verändern lässt. Dies erhöht die Flexibilität bei der Inbetriebnahme. Zudem ist der Austausch des Ventileinsatzes möglich, ohne dass die Anlage entleert werden muss, was den Wartungsaufwand reduziert. Die Spindel aus nichtrostendem Stahl unterstreicht die langlebige Verarbeitung des Bauteils.

Wie erfolgt die Installation und Einstellung?

Das Thermostatventil ist für den direkten und indirekten Anschluss ausgelegt und verfügt über einen standardisierten Thermostat-Gewindeanschluss M 30 x 1,5. Die Montage erfordert keine Spezialwerkzeuge. Die Voreinstellung ist durch eine rote Bauschutzkappe geschützt und lässt sich präzise an die hydraulischen Anforderungen des jeweiligen Heizkreises anpassen. Durch die Winkeleckform links ist das Ventil für spezifische Einbausituationen geeignet.

Technische Daten

• Nennweite: DN 15
• Anschlussgröße: R 1/2 Zoll
• Nenndruck: PN 10
• Thermostat-Gewindeanschluss: M 30 x 1,5
• Kvs-Wert: 0,37
• Material: Messing, vernickelt
• Ventilspindel: Nichtrostender Stahl
• Systemeignung: Zweirohrsysteme
• Einstellbarkeit: Stufenlose Feinstvoreinstellung

Das Oventrop AF Thermostatventil überzeugt durch seine robuste Bauweise aus vernickeltem Messing und die einfache Handhabung beim hydraulischen Abgleich. Mit einem Kvs-Wert von 0,37 und der Möglichkeit, den Ventileinsatz ohne Entleerung zu tauschen, bietet es eine effiziente Lösung für moderne Heizungsanlagen. Die Kombination aus dem standardisierten M 30 x 1,5 Anschluss und der präzisen Voreinstellbarkeit macht es zu einer zuverlässigen Komponente für eine exakte Wärmeregulierung in anspruchsvollen Heizungssystemen.

Produktspezifikation

• Hersteller-Warengruppe: Raumklima
• Hersteller-Produktgruppe: Thermostatventil-Unterteil
• Hersteller-Artikelnummer: 1181462
• Ausführung: Schlussstück/Innengewinde
• Form: Doppelwinkel links
• Oberflächenschutz: vernickelt
• Bedienung: thermostatisch mit Knopf
• Automatische Durchflussregelung: nein
• Mit Staubkappe: nein
• Mit Quetschset: nein
• Geeignet für Einrohrsystem: nein
• Geeignet für Zweirohrsystem: ja
• Größe Heizkörperanschluss: 1/2 Zoll (15)
• Verkürzte Baulänge: nein
• Strömungsrichtung entgegengesetzt: nein
• Abmessung Thermostatanschluss: M30 x 1,5
• Vorab einstellbar: ja
• Kvs-Wert: 0,37
• Thermostatische Vorbereitung: ja
• Mit gebogenem Schlussstück: nein
