Oventrop Zubehörset für Dreiwegeventile, 3 Gewindetüllen DN 20, R 3/4", 1130293

Oventrop Zubehörset für Dreiwegeventile, 3 Gewindetüllen DN 20, R 3/4", 1130293

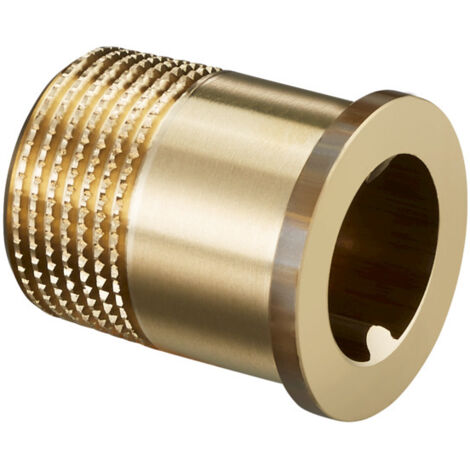

Das Oventrop Zubehörset für Dreiwegeventile umfasst drei Gewindetüllen in der Dimension DN 20 mit einem Anschlussmaß von R 3/4 Zoll. Dieses Set ist für die Verwendung mit Dreiwege-Verteil- und Mischventilen der Serien Tri-CTR und Tri-CTB konzipiert. Die Komponenten bestehen aus robustem Messing und ermöglichen eine zuverlässige Anbindung in hydraulischen Systemen.

Welche Eigenschaften zeichnen das Zubehörset aus?

Die Gewindetüllen sind für den Einsatz in Rohrleitungs-Regelarmaturen ausgelegt und bieten eine Beständigkeit bei einem maximalen Arbeitsdruck von 16 bar bei 20 °C. Die gerade Form der Anschlüsse sowie die Kombination aus einem konischen Außengewinde nach ISO 7-1 und einer Überwurfmutter ermöglichen eine präzise Montage. Die unbehandelten Oberflächen unterstreichen die Materialeigenschaften des Messings.

Wie erfolgt die Montage?

Die Installation des Sets gestaltet sich effizient, da für die Montage keine spezielle Verarbeitungstechnik oder Spezialwerkzeug erforderlich ist. Die Komponenten sind passgenau für Ventile der Nennweite DN 20 gefertigt, wodurch eine unkomplizierte Einbindung in bestehende Anlagenstrukturen ermöglicht wird. Durch die konische Ausführung des Außengewindes wird eine sichere Verbindung innerhalb des Systems erzielt.

Technische Daten

• Nenndurchmesser: DN 20
• Anschlussmaß: R 3/4 Zoll
• Werkstoff: Messing
• Max. Arbeitsdruck: 16 bar (bei 20 °C)
• Anschlussart 1: Außengewinde konisch (BSPT-R)
• Anschlussart 2: Überwurfmutter
• Form: Gerade

Das Oventrop Zubehörset bietet eine passgenaue Lösung für die Installation von Dreiwege-Verteil- und Mischventilen der Serien Tri-CTR und Tri-CTB. Mit einer Nennweite von DN 20 und einem Anschluss von R 3/4 Zoll ist das Set optimal auf die Anforderungen in der Haustechnik abgestimmt. Die robuste Messingkonstruktion und die einfache Montage ohne Spezialwerkzeug machen dieses Set zu einer zuverlässigen Wahl für den professionellen Einsatz, wobei ein maximaler Arbeitsdruck von 16 bar unterstützt wird.

Lieferumfang

• 3x Gewindetülle R 3/4 Zoll

Produktspezifikation

• Hersteller-Warengruppe: Hydraulik
• Hersteller-Produktgruppe: Rohrleitungs-Regelarmatur
• Hersteller-Artikelnummer: 1130293
• Form: gerade
• Anschluss 1: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Anschluss 2: Überwurfmutter
• Länge: 0,034
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Verschlossen: nein
• Radius des Bogens: 0
• Mit Dichtungsmaterial: nein
• Exzentrisch: nein
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 26,44
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Reduzierend: ja
• Max. Arbeitsdruck bei 20 °C: 16
• Nenndurchmesser Anschluss 1: 3/4 Zoll (20)
• Werkstoff des Anschlusses 1: Messing
• Werkstoff des Anschlusses 2: Messing
