Allgemeine Beschreibung

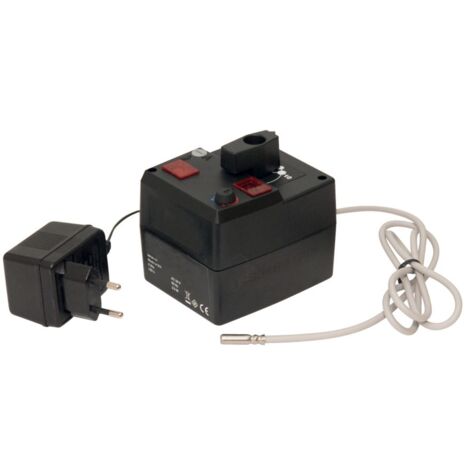

Der Oventrop Stellmotor 230 V mit Vorlauftemperaturfestwertregelung NR24-CT OV dient als motorischer Antrieb für Drei- und Vierwegemischer in Heizsystemen. Er hält die eingestellte Solltemperatur konstant, indem er bei Abweichungen, die über den Temperaturfühler PT 1000 erfasst werden, den Mischer präzise ansteuert. Das Gerät ist für den Einsatz mit den Stationen Regumat MF DN 25 sowie Regumat M3 DN 20/25/32 konzipiert.Technische daten
- Betriebsspannung: 230 V, 50 Hz
- Aufnahmeleistung: 2,5 W
- Drehmoment: 5 Nm
- Laufzeit: 140 s
- Max. Drehwinkel: 90°
- Umgebungstemperatur: 0 °C bis +50 °C
- Anschlusskabellänge: 1,7 m
Kompatibilität und Zubehör
Für die nachträgliche Montage in Regumat M3 DN 25 Stationen ab Baujahr 2015 ist das separat erhältliche Montageset mit der Artikelnummer 1350290 erforderlich.
Installation
Der Stellmotor steuert den Mischer je nach Drehrichtung. Bei einer Rechtsdrehung steigt die Vorlauftemperatur an, bis der Motorendanschlag erreicht ist, wodurch der Vorlauf geöffnet und der Bypass geschlossen wird. Bei einer Linksdrehung fällt die Temperatur, bis der entgegengesetzte Endanschlag erreicht ist, was den Vorlauf schließt und den Bypass öffnet. Nach Erreichen der Endanschläge schaltet der Antrieb elektrisch ab und verbleibt in einem stromlosen Zustand. Bei Bedarf kann das System über einen Drehknopf manuell bedient werden.
Anwendung
Der Stellmotor ermöglicht eine präzise Temperaturführung in Heizungsanlagen. Mit einem Drehmoment von 5 Nm und einer Laufzeit von 140 s sorgt er für eine exakte Mischerpositionierung. Die flexible Konfiguration über DIP-Schalter und die einfache Handumstellung machen ihn zu einer robusten Lösung für die Vorlauftemperaturregelung.
Weitere Informationen
- Die Regelempfindlichkeit erlaubt eine Anpassung an die Systemträgheit.
- Die Temperaturbereiche (20 °C bis 80 °C, 0 °C bis 95 °C, 60 °C bis 85 °C sowie 25 °C bis 45 °C) dienen der Eingrenzung des Sollwerts, um Fehlfunktionen durch ungeeignete Temperatureinstellungen zu vermeiden.
- Eine integrierte Anzeige informiert über den aktuellen Temperaturwert am Fühler oder den gewählten Sollwert.
