Oventrop Wärmemengenzähler-Anschlussset für Verteiler Eckausführung, Hycocon DTZ, Kugelhähne DN 25, 1404682

Oventrop Wärmemengenzähler-Anschlussset für Verteiler Eckausführung, Hycocon DTZ, Kugelhähne DN 25, 1404682

Das Oventrop Wärmemengenzähler-Anschluss-Set in Eckausführung ermöglicht eine präzise Erfassung von Wärmeverbräuchen in Verbindung mit Multidis SF Verteilern und Regudis W-HTE Stationen. Das Set ist mit einem Hycocon DTZ Differenzdruckregelventil ausgestattet und für den Einsatz mit Kugelhähnen in der Nennweite DN 25 konzipiert. Durch die durchdachte Konstruktion eignet es sich ideal für die effiziente Anbindung von Wärmezählern in Heizungsanlagen, wobei eine einfache Montage ohne Spezialwerkzeug sichergestellt ist.

Welche Komponenten umfasst das Set?

Das Anschluss-Set ist als Einheit für den Vor- und Rücklauf konzipiert. Es beinhaltet einen Vorlauf-Kugelhahn sowie einen Rücklauf-Kugelhahn, die jeweils über einen Temperaturfühleranschluss im Maß M 10 x 1 verfügen. Diese Anschlüsse sind für direkt eintauchende Fühler mit einem Durchmesser von 5,0 bis 5,2 mm ausgelegt. Ergänzt wird das System durch ein Hycocon DTZ Differenzdruckregelventil, einen Messadapter, eine Impulsleitung sowie ein Zählerpassstück, um eine fachgerechte Installation zu ermöglichen.

Wie erfolgt die Installation?

Die Eckform des Sets erlaubt eine platzsparende Integration in bestehende Verteilersysteme. Dank der beiliegenden Flachdichtungen ist eine zuverlässige Abdichtung der Verbindungsstellen gegeben. Die Montage erfordert keine spezielle Verarbeitungstechnik oder den Einsatz von Spezialwerkzeug, was die Installation effizient gestaltet. Die Komponenten sind präzise aufeinander abgestimmt, um eine dauerhafte Funktionalität innerhalb der Heizungsanlage zu unterstützen.

Technische Daten

• Ausführung: Eckform
• Nennweite Kugelhähne: DN 25
• Differenzdruckregelventil: Hycocon DTZ
• Fühleranschluss: M 10 x 1
• Fühlerdurchmesser: 5,0 / 5,2 mm

Das Oventrop Wärmemengenzähler-Anschluss-Set bietet eine robuste Lösung für die präzise Wärmemessung. Mit den integrierten Kugelhähnen in DN 25 und dem Hycocon DTZ Differenzdruckregelventil ist eine zuverlässige Durchflussregelung und Messwerterfassung sichergestellt. Die direkte Fühleraufnahme für 5,0 bis 5,2 mm Fühler sowie die einfache Montage ohne Spezialwerkzeug machen dieses Set zu einer effizienten Wahl für die Installation an Multidis SF Verteilern und Regudis W-HTE Stationen.

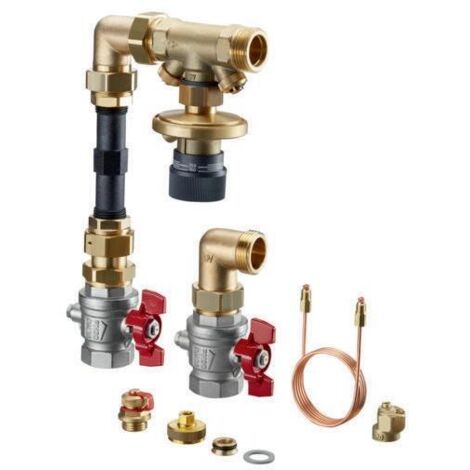

Lieferumfang

• 1x Wärmemengenzähler-Anschluss-Set (Hauptprodukt)
• 1x Vorlauf-Kugelhahn
• 1x Rücklauf-Kugelhahn
• 1x Differenzdruckregelventil Hycocon DTZ
• 1x Messadapter
• 1x Impulsleitung
• 1x Zählerpassstück

Produktspezifikation

• Hersteller-Warengruppe: Stationen, Speicher
• Hersteller-Produktgruppe: Verteiler u. Einzelkomponenten
• Hersteller-Artikelnummer: 1404682
