Oventrop Tüllenanschluss-Set für Coco Regulierventile, Gewindetülle 2fach, DN 15 1/2"

Oventrop Tüllenanschluss-Set für Coco Regulierventile, Gewindetülle 2fach, DN 15 1/2"

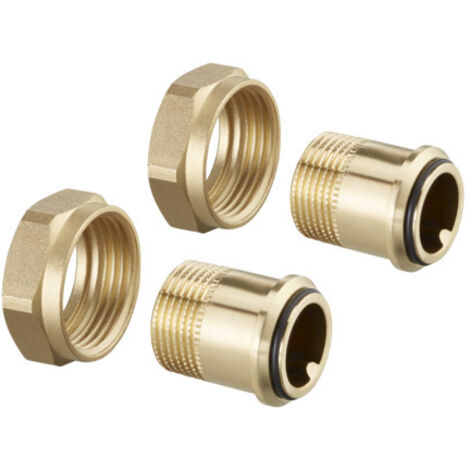

Das Oventrop Tüllenanschluss-Set ermöglicht eine zuverlässige Verbindung für Cocon Regulierventile. Das Set besteht aus zwei Gewindetüllen inklusive O-Ringen und Überwurfmuttern, die speziell für die Ventiltypen Cocon QTZ, Cocon 2TZ sowie Optibal W6 in der Nennweite DN 15 konzipiert sind. Die Installation gestaltet sich unkompliziert und erfordert keine speziellen Werkzeuge oder aufwendige Verarbeitungstechniken.

Wofür ist das Tüllenanschluss-Set geeignet?

Das Set ist für den Einsatz in hydraulischen Systemen vorgesehen, bei denen eine präzise Anbindung der genannten Oventrop Regulierventile erforderlich ist. Durch die robuste Ausführung aus Messing und die beiliegenden EPDM-Dichtungen wird eine dauerhafte Dichtigkeit im Betrieb sichergestellt. Die gerade Form der Tüllen unterstützt eine einfache Montage in bestehenden Rohrleitungssystemen.

Welche technischen Merkmale zeichnen das Set aus?

Die Komponenten sind für einen maximalen Arbeitsdruck von 25 bar bei 20 °C ausgelegt. Der Anschluss 1 verfügt über ein konisches Außengewinde nach ISO 7-1 (R 1/2 Zoll), während der Anschluss 2 als Überwurfmutter ausgeführt ist. Mit einer Schlüsselweite von 30 lässt sich das Set sicher und fest montieren. Die Materialwahl Messing sorgt für eine hohe Beständigkeit in der Anwendung.

Das Oventrop Tüllenanschluss-Set bietet eine passgenaue Lösung für die Integration von Cocon Regulierventilen in DN 15. Mit einer Druckfestigkeit von bis zu 25 bar und der hochwertigen Verarbeitung aus Messing stellt das Set eine langlebige Komponente für die Anlagentechnik dar. Die einfache Handhabung ohne Spezialwerkzeug macht es zur idealen Wahl für eine effiziente Installation.

Technische Daten

• Material: Messing
• Dichtungsmaterial: EPDM
• Nenndurchmesser Anschluss 1: 1/2 Zoll (DN 15)
• Nenndurchmesser Anschluss 2: 3/4 Zoll (DN 20)
• Max. Arbeitsdruck: 25 bar
• Anschluss 1: Außengewinde konisch (R 1/2)
• Anschluss 2: Überwurfmutter
• Schlüsselweite: 30
• Form: Gerade

Lieferumfang

• 2x Gewindetülle
• 2x O-Ring
• 2x Überwurfmutter

Produktspezifikation

• Hersteller-Warengruppe: Hydraulik
• Hersteller-Produktgruppe: Cocon QTZ / QTR / QFC
• Hersteller-Artikelnummer: 1140282
• Form: gerade
• Schlüsselweite: 30
• Anschluss 1: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Anschluss 2: Überwurfmutter
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Verschlossen: nein
• Radius des Bogens: 0
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: 3/4 Zoll (20)
• Exzentrisch: nein
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 20,95
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: ja
• Max. Arbeitsdruck bei 20 °C: 25
• Nenndurchmesser Anschluss 1: 1/2 Zoll (15)
• Werkstoff des Anschlusses 1: Messing
• Werkstoff des Anschlusses 2: Messing
