Oventrop Cocon QT Regulierventil ohne Messventile, DN 20 Außengewinde/Innengewinde, 250-1800l/h

Oventrop Cocon QT Regulierventil ohne Messventile, DN 20 Außengewinde/Innengewinde, 250-1800l/h

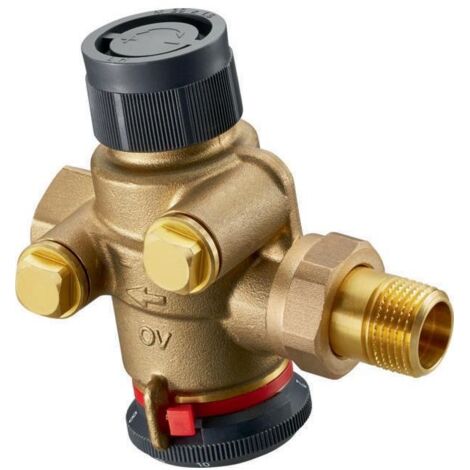

Das Oventrop Regulierventil Cocon QTZ ist eine druckunabhängige Ventilkombination für den dynamischen hydraulischen Abgleich in Heizungs- und Kühlanlagen mit geschlossenen Kreisläufen. Es eignet sich für den Einsatz an Wärmetauschern, wie etwa Gebläsekonvektoren oder Kühldecken, sowie in Verteilleitungen. Die Zweiwegeausführung vereint einen automatisch arbeitenden Mengenregler mit einem Regelventil und kann flexibel mit einem Stellantrieb oder einem Handregulierkopf ausgestattet werden.

Wie erfolgt die Durchflussregelung?

Das Ventil ermöglicht eine stufenlose Durchflussbegrenzung, die direkt in Litern pro Stunde vorgenommen wird. Die Einstellung ist gesichert und plombierbar. Ein besonderer Vorteil ist die Ablesbarkeit des Einstellwertes von außen, die unabhängig von der Handradstellung bleibt, auch wenn ein Stellantrieb montiert ist. Dies ermöglicht eine präzise Kontrolle der hydraulischen Parameter im laufenden Betrieb.

Welche Flexibilität bietet das Ventil bei der Installation?

Das Regulierventil in der Nennweite DN 20 verfügt über einen Anschluss mit Verschraubung R 3/4 auf Innengewinde Rp 3/4. Der Anschluss für den Antrieb ist als M30 x 1,5 ausgeführt. Die wartungsfreie Spindelabdichtung trägt zur Langlebigkeit bei. Ventile mit Blindstopfen können bei Bedarf mit Classic Messventilen nachgerüstet werden. Das Gehäuse besteht aus entzinkungsbeständigem Messing, während die Dichtungen aus EPDM gefertigt sind.

Technische Daten

• Nennweite: DN 20
• Regelbereich: 250 bis 1.800 l/h
• Druckstufe: PN 25
• Max. Differenzdruck: 600 kPa
• Betriebstemperatur: -10 bis 120 °C
• Anschluss Antrieb: M30 x 1,5
• Hub: 4 mm
• Gehäusematerial: Messing (entzinkungsbeständig)
• Dichtungsmaterial: EPDM
• Spindelmaterial: Edelstahl

Das Oventrop Cocon QTZ Regulierventil ermöglicht einen effizienten dynamischen hydraulischen Abgleich in anspruchsvollen Heiz- und Kühlsystemen. Durch die Kombination aus Mengenregler und Regelventil in einem Gehäuse aus entzinkungsbeständigem Messing wird eine zuverlässige Durchflusssteuerung sichergestellt. Mit einem Regelbereich von 250 bis 1.800 l/h und einer Druckfestigkeit bis PN 25 bietet das Ventil eine robuste Lösung für geschlossene Kreisläufe, die durch eine einfache, von außen ablesbare Voreinstellung überzeugt.

Produktspezifikation

• Hersteller-Warengruppe: Hydraulik
• Hersteller-Produktgruppe: Cocon QTZ / QTR / QFC
• Hersteller-Artikelnummer: 1143606
• Bauhöhe: 63,8
• Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
• Geeignet für Glykol: ja
• Volumenstrom: 0,25 - 1,8
• Geeignet für Flüssigkeiten: ja
• Druckstufe Artikel: PN 20
• Nenndurchmesser: DN 20
• Bauhöhe: 63,8
• Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
• Geeignet für Glykol: ja
• Volumenstrom: 0,25 - 1,8
• Geeignet für Flüssigkeiten: ja
• Druckstufe Artikel: PN 20
• Max. Mediumtemperatur (Dauerbetrieb): 120
• Min. Mediumtemperatur (Dauerbetrieb): -10
• Werkstoff des Gehäuses: Messing
• Nenndurchmesser: DN 20
• Bauhöhe: 63,8
• Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
• Geeignet für Glykol: ja
• Volumenstrom: 0,25 - 1,8
• Geeignet für Flüssigkeiten: ja
• Druckstufe Artikel: PN 20
• Nenndurchmesser: DN 20
