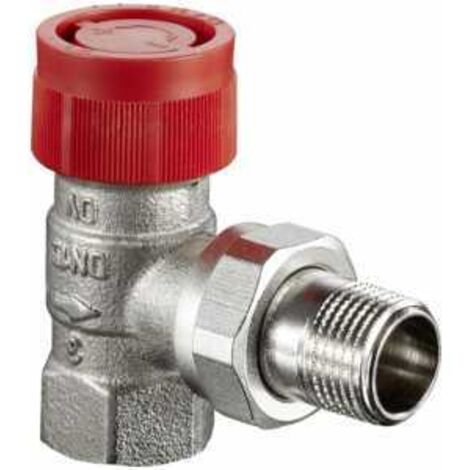

Oventrop AF Thermostatventil DN 15 R 1/2", PN 10 Eckausführung

Oventrop AF Thermostatventil DN 15 R 1/2", PN 10 Eckausführung

Das Oventrop Thermostatventil AF in Eckausführung ist eine Armatur für den präzisen hydraulischen Abgleich in Zentralheizungsanlagen. Dank der stufenlosen Feinstvoreinstellung eignet sich das Ventil besonders für Anlagen mit hoher Temperaturspreizung sowie für Fernwärmesysteme gemäß AGFW-Arbeitsblatt FW 507. Die Konstruktion aus vernickeltem Messing mit einer Spindel aus nichtrostendem Stahl sorgt für eine zuverlässige Funktion im Betrieb.

Welche Vorteile bietet die Feinstvoreinstellung?

Die integrierte Feinstvoreinstellung ermöglicht eine exakte Anpassung der Durchflussmengen, was für einen effizienten hydraulischen Abgleich essenziell ist. Die Voreinstellung ist verdeckt angeordnet und kann unter Anlagendruck verändert werden. Ein Vorteil für die Wartung ist die Möglichkeit, den Ventileinsatz bei Bedarf auszutauschen, ohne dass die Heizungsanlage entleert werden muss. Dies spart Zeit bei Instandhaltungsarbeiten.

Für welche Systeme ist das Ventil geeignet?

Das Oventrop AF Thermostatventil ist für den Einsatz in Zweirohrsystemen konzipiert und unterstützt sowohl direkte als auch indirekte Anschlüsse. Mit einem Thermostat-Gewindeanschluss von M 30 x 1,5 ist es mit gängigen Thermostatköpfen kompatibel. Die Ausführung als Eckventil ermöglicht eine platzsparende Montage. Die rote Bauschutzkappe dient als Schutz während der Bauphase.

Technische Daten

• Nennweite: DN 15
• Anschlussgröße: 1/2 Zoll
• Nenndruck: PN 10
• Kvs-Wert: 0,37
• Thermostat-Gewindeanschluss: M 30 x 1,5
• Gehäusematerial: Messing, vernickelt
• Spindelmaterial: Nichtrostender Stahl
• Bauform: Eckausführung
• Voreinstellbar: Ja

Das Oventrop AF Thermostatventil überzeugt durch seine präzise Regelbarkeit und die einfache Handhabung bei der Inbetriebnahme. Durch die Kombination aus stufenloser Feinstvoreinstellung, einem Kvs-Wert von 0,37 und der Möglichkeit zum Ventileinsatzwechsel unter Anlagendruck stellt es eine Lösung für moderne Heizungssysteme dar. Die Ausführung in DN 15 mit PN 10 Druckstufe unterstützt einen sicheren und effizienten Betrieb in anspruchsvollen Anlagenumgebungen.

Produktspezifikation

• Hersteller-Warengruppe: Raumklima
• Hersteller-Produktgruppe: Thermostatventil-Unterteil
• Hersteller-Artikelnummer: 1180604
• Ausführung: Schlussstück/Innengewinde
• Bauhöhe: 31
• Form: rechtwinklig
• Oberflächenschutz: vernickelt
• Bedienung: thermostatisch mit Knopf
• Automatische Durchflussregelung: nein
• Mit Staubkappe: ja
• Mit Quetschset: nein
• Geeignet für Einrohrsystem: nein
• Geeignet für Zweirohrsystem: ja
• Größe Heizkörperanschluss: 1/2 Zoll (15)
• Verkürzte Baulänge: nein
• Strömungsrichtung entgegengesetzt: nein
• Abmessung Thermostatanschluss: M30 x 1,5
• Vorab einstellbar: ja
• Kvs-Wert: 0,37
• Voreinstellung: mit Schlagdämpfer
• Thermostatische Vorbereitung: ja
• Mit gebogenem Schlussstück: nein
