Oventrop Tüllenanschluss-Set 5 2 Schweißtüllen DN 10 Stahl

Oventrop Tüllenanschluss-Set 5 2 Schweißtüllen DN 10 Stahl

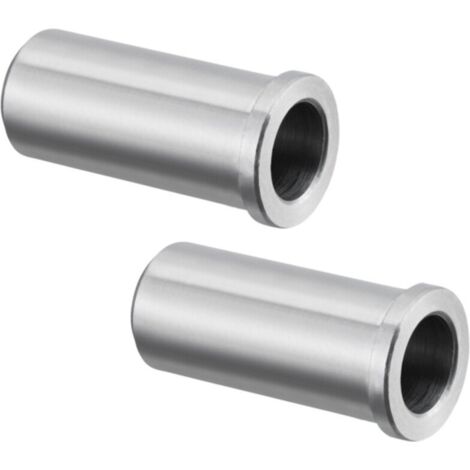

Das Oventrop Tüllenanschluss-Set 5 ermöglicht eine zuverlässige Verbindung für Ventile mit Außengewinde. Das 2-teilige Set besteht aus zwei Schweißtüllen in der Nennweite DN 10 und ist aus robustem Stahl gefertigt. Die flachdichtende Ausführung sorgt für eine sichere Montage in hydraulischen Systemen. Dank der geraden Form und der unkomplizierten Beschaffenheit ist das Set für verschiedene Anwendungen im Bereich der Hydraulik geeignet.

Welche Eigenschaften zeichnen das Tüllenanschluss-Set aus?

Das Set ist für den Einsatz in Systemen mit einem maximalen Arbeitsdruck von 16 bar bei 20 °C ausgelegt. Die Schweißtüllen verfügen über einen Rohraußendurchmesser von 16 mm und sind aus dem Werkstoff St 37.2 (1.0037) gefertigt. Die Oberflächen sind unbehandelt, was eine direkte Weiterverarbeitung ermöglicht. Die Konstruktion ist auf Stabilität ausgelegt, wobei die flachdichtende Verbindung eine präzise Installation unterstützt. Es sind keine speziellen Werkzeuge oder aufwendige Verarbeitungstechniken für die Montage erforderlich.

Für welche Temperaturbereiche ist das Set geeignet?

Das Oventrop Tüllenanschluss-Set ist für einen weiten Temperaturbereich konzipiert. Die zulässige Mediumtemperatur im Dauerbetrieb liegt zwischen -20 °C und 150 °C. Damit deckt das Set ein breites Spektrum an Anforderungen in der Heizungs- und Anlagentechnik ab. Die robuste Stahlkonstruktion bietet eine hohe Beständigkeit unter den genannten Betriebsbedingungen.

Technische Daten

• Nenndurchmesser: DN 10
• Werkstoff: Stahl (St 37.2 / 1.0037)
• Max. Arbeitsdruck: 16 bar (bei 20 °C)
• Mediumtemperatur: -20 °C bis 150 °C
• Rohraußendurchmesser: 16 mm
• Ausführung: 2-teilig, flachdichtend
• Anschlussart: Schweißanschluss mit Überwurfmutter
• Form: gerade

Das Oventrop Tüllenanschluss-Set 5 überzeugt durch seine solide Verarbeitung aus Stahl und die einfache Handhabung bei der Installation von Ventilen mit Außengewinde. Mit einer Druckstufe von PN 16 und einer Temperaturbeständigkeit bis 150 °C bietet es eine zuverlässige Lösung für hydraulische Anwendungen. Die flachdichtende 2-teilige Konstruktion in DN 10 stellt eine effiziente Verbindung sicher, die ohne Spezialwerkzeug montiert werden kann und somit eine zeitsparende Lösung für den professionellen Einsatz darstellt.

Produktspezifikation

• Hersteller-Warengruppe: Hydraulik
• Hersteller-Produktgruppe: Armaturen für den Hydraulischen Abgleich
• Hersteller-Artikelnummer: 1060591
• Ausführung: 2-teilig
• Form: gerade
• Anschluss 1: Schweißanschluss
• Anschluss 2: Überwurfmutter
• Länge: 0,05
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Radius des Bogens: 0
• Mit Dichtungsmaterial: nein
• Exzentrisch: nein
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 16
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Reduzierend: nein
• Max. Arbeitsdruck bei 20 °C: 16
• Mediumtemperatur (Dauerbetrieb): -20 - 150
• Nenndurchmesser Anschluss 1: DN 10
• Mit thermischer Isolierung: nein
• Werkstoff des Anschlusses 1: Stahl
• Werkstoff des Anschlusses 2: Stahl
• Werkstoffgüte Anschluss 1: St 37.2 (1.0037)
• Werkstoffgüte Anschluss 2: St 37.2 (1.0037)
• DIN-CERTCO-Zertifikat: nein
• VdS-geprüft: nein
• DVGW-Siegel für Gas: nein
• DVGW-Siegel für Wasser: nein
• Zertifiziert nach NF 545: nein
• KIWA-Prüfsiegel: nein
• Gastec QA Prüfung: nein
• KOMO-Prüfsiegel: nein
• Typenzulassung nach BBR/EKS: nein
• Druckstufe Flansch: PN 16
