Oventrop Tüllenanschluss-Set 5 2 Schweißtüllen DN 40 Stahl

Oventrop Tüllenanschluss-Set 5 2 Schweißtüllen DN 40 Stahl

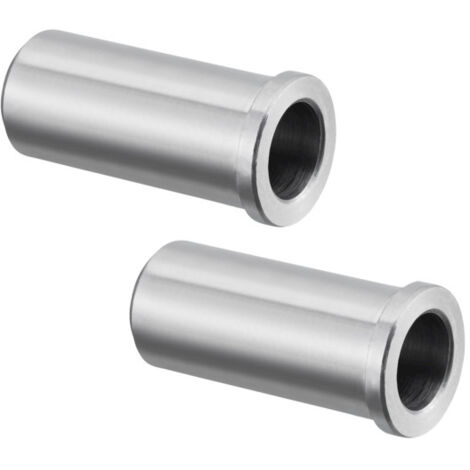

Das Oventrop Tüllenanschluss-Set 5 besteht aus zwei Schweißtüllen in der Nennweite DN 40 und ist für den Einsatz an Ventilen mit Außengewinde konzipiert. Die aus Stahl gefertigten Komponenten ermöglichen eine flachdichtende Verbindung und zeichnen sich durch ihre robuste Ausführung aus. Das Set ist für den Einsatz in hydraulischen Systemen vorgesehen und bietet eine zuverlässige Lösung für die Anbindung von Armaturen.

Welche Eigenschaften bietet das Tüllenanschluss-Set?

Das Set ist zweiteilig ausgeführt und besteht aus Stahl der Güte St 37.2 (1.0037). Die Schweißtüllen sind für eine einfache Montage ausgelegt, wobei keine spezielle Verarbeitungstechnik oder besonderes Werkzeug erforderlich ist. Die Oberflächen der Anschlüsse sind unbehandelt. Mit einer Druckstufe von PN 16 ist das System für einen maximalen Arbeitsdruck von 16 bar bei einer Temperatur von 20 °C ausgelegt. Der Temperaturbereich für den Dauerbetrieb erstreckt sich von -20 °C bis 150 °C.

Technische Daten

• Nenndurchmesser: DN 40
• Rohraußendurchmesser: 47,5 mm
• Werkstoff: Stahl (St 37.2 / 1.0037)
• Anschluss 1: Schweißanschluss
• Anschluss 2: Überwurfmutter
• Druckstufe: PN 16
• Max. Arbeitsdruck: 16 bar
• Mediumtemperatur: -20 °C bis 150 °C
• Ausführung: 2-teilig, gerade

Das Oventrop Tüllenanschluss-Set 5 überzeugt durch seine solide Verarbeitung aus Stahl und die unkomplizierte Handhabung bei der Installation. Durch die flachdichtende Konstruktion und die Auslegung für einen Betriebsdruck von bis zu 16 bar eignet sich das Set ideal für anspruchsvolle Anwendungen in der Hydraulik. Die Kompatibilität mit Ventilen mit Außengewinde und die Eignung für einen weiten Temperaturbereich von -20 °C bis 150 °C machen es zu einer verlässlichen Komponente für professionelle Installationen.

Produktspezifikation

• Hersteller-Warengruppe: Hydraulik
• Hersteller-Produktgruppe: Armaturen für den Hydraulischen Abgleich
• Hersteller-Artikelnummer: 1060596
• Ausführung: 2-teilig
• Form: gerade
• Anschluss 1: Schweißanschluss
• Anschluss 2: Überwurfmutter
• Länge: 0,065
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Radius des Bogens: 0
• Mit Dichtungsmaterial: nein
• Exzentrisch: nein
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 47,5
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Reduzierend: nein
• Max. Arbeitsdruck bei 20 °C: 16
• Mediumtemperatur (Dauerbetrieb): -20 - 150
• Nenndurchmesser Anschluss 1: DN 40
• Mit thermischer Isolierung: nein
• Werkstoff des Anschlusses 1: Stahl
• Werkstoff des Anschlusses 2: Stahl
• Werkstoffgüte Anschluss 1: St 37.2 (1.0037)
• Werkstoffgüte Anschluss 2: St 37.2 (1.0037)
• DIN-CERTCO-Zertifikat: nein
• VdS-geprüft: nein
• DVGW-Siegel für Gas: nein
• DVGW-Siegel für Wasser: nein
• Zertifiziert nach NF 545: nein
• KIWA-Prüfsiegel: nein
• Gastec QA Prüfung: nein
• KOMO-Prüfsiegel: nein
• Typenzulassung nach BBR/EKS: nein
• Druckstufe Flansch: PN 16
