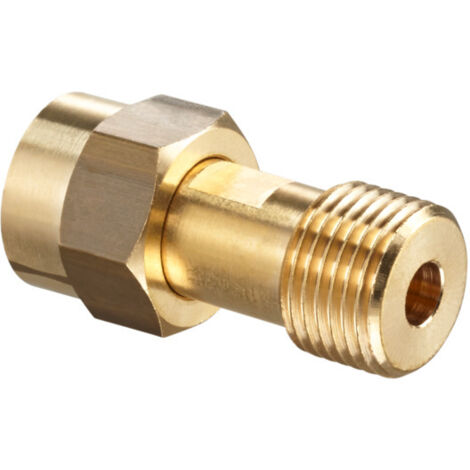

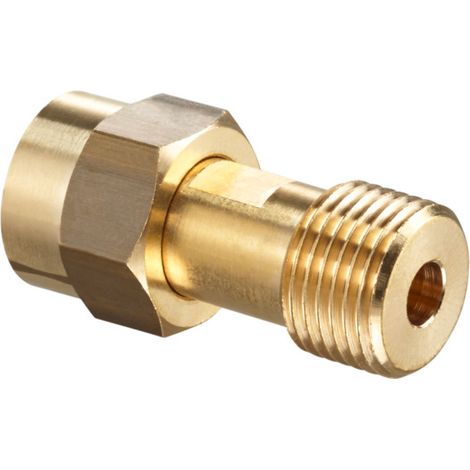

Oventrop Übergangsstück 1/2", Messing, drehbare Überwurfmutter

Oventrop Übergangsstück 1/2", Messing, drehbare Überwurfmutter

Das Oventrop Übergangsstück in der Dimension DN 15 ist ein Verbindungselement aus Messing, das speziell für den Einsatz mit Manometerhähnen konzipiert wurde. Ausgestattet mit einer drehbaren Überwurfmutter, ermöglicht es eine effiziente Montage in hydraulischen Systemen. Das Bauteil ist für die Verwendung mit Manometerhähnen der Artikelnummern 11101 bis 11105 vorgesehen.

Welche Eigenschaften bietet das Übergangsstück?

Das Übergangsstück ist aus Messing der Werkstoffgüte CuZn39Pb3 (CW614N) gefertigt und weist eine gerade Form auf. Die Konstruktion umfasst ein zylindrisches Außengewinde nach ISO 228-1 sowie eine drehbare Überwurfmutter, die beide einen Nenndurchmesser von 1/2 Zoll (15) aufweisen. Dank der präzisen Fertigung lässt sich das Bauteil ohne den Einsatz von Spezialwerkzeugen oder aufwendigen Verarbeitungstechniken installieren. Das mitgelieferte Dichtungsmaterial unterstützt eine dichte Verbindung bei der Installation.

Technische Daten

• Nenndurchmesser: 1/2 Zoll (15)
• Material: Messing (CuZn39Pb3 / CW614N)
• Anschluss 1: Außengewinde zylindrisch (BSPP)
• Anschluss 2: Überwurfmutter
• Form: Gerade
• Schlüsselweite: 24
• Länge: 0,039 m
• Arbeitslänge Anschluss 1: 14

Das Oventrop Übergangsstück überzeugt durch seine passgenaue Verarbeitung und die einfache Handhabung bei der Montage von Manometerhähnen. Mit seinem Nenndurchmesser von 1/2 Zoll und der robusten Messingausführung stellt es eine Lösung für hydraulische Installationen dar. Die Kombination aus zylindrischem Außengewinde und drehbarer Überwurfmutter sorgt für eine flexible Verbindung, die den Anforderungen in der Haustechnik entspricht.

Produktspezifikation

• Hersteller-Warengruppe: Hydraulik
• Hersteller-Produktgruppe: Sperrventile / Manometerh
• Hersteller-Artikelnummer: 1111904
• Form: gerade
• Schlüsselweite: 24
• Anschluss 1: Außengewinde zylindrisch BSPP (ISO 228-1)
• Anschluss 2: Überwurfmutter
• Länge: 0,039
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: 1/2 Zoll (15)
• Exzentrisch: nein
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Arbeitslänge Anschluss 1: 14
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Reduzierend: ja
• Nenndurchmesser Anschluss 1: 1/2 Zoll (15)
• Werkstoff des Anschlusses 1: Messing
• Werkstoff des Anschlusses 2: Messing
• Werkstoffgüte Anschluss 1: CuZn39Pb3 (CW614N)
• Werkstoffgüte Anschluss 2: CuZn39Pb3 (CW614N)
