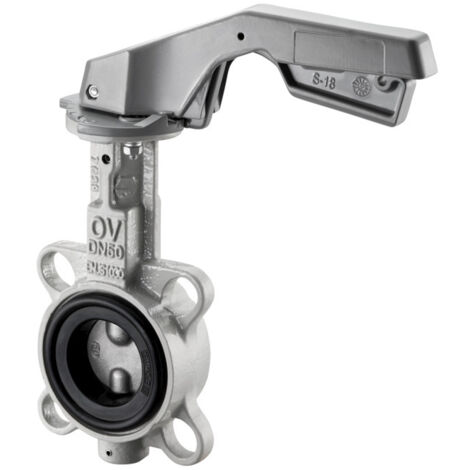

Oventrop Zwischenbau Absperrklappe mit Hebel PN 16 EPDM Dichtung, DN 125

Oventrop Zwischenbau Absperrklappe mit Hebel PN 16 EPDM Dichtung, DN 125

Die Oventrop Zwischenbau-Absperrklappe in der Nennweite DN 125 ist eine robuste Armatur für den Einsatz in Rohrleitungssystemen. Sie ist für den Einbau zwischen zwei Flanschen nach DIN EN 1092-2 (PN 6, PN 10 oder PN 16) konzipiert und zeichnet sich durch eine zuverlässige Absperrfunktion aus. Mit ihrem Gehäuse aus Sphäroguss und der EPDM-Dichtung eignet sich die Klappe für vielfältige hydraulische Anwendungen, bei denen ein Betriebsdruck von bis zu 16 bar und Temperaturen zwischen -20 °C und +120 °C auftreten.

Wie ist die Absperrklappe konstruiert?

Die Absperrklappe verfügt über ein zentrisches Klappendesign und ein Gehäuse aus hochwertigem Sphäroguss (EN-GJS-400-15). Die Spindel besteht aus rostfreiem Edelstahl (AISI 420), während die Klappenscheibe aus Edelstahl (AISI 316) gefertigt ist. Diese Materialkombination sorgt für eine hohe Beständigkeit im Betrieb. Ein besonderes Merkmal ist der verlängerte Ansatz, der eine einfache Isolierung der Armatur ermöglicht. Die Bedienung erfolgt komfortabel über einen Hebel, der eine präzise Steuerung des Durchflusses erlaubt.

Welche technischen Voraussetzungen sind zu beachten?

Die Armatur ist für den Einsatz in Systemen mit einem maximalen Betriebsdruck von 16 bar ausgelegt. Die EPDM-Dichtung ermöglicht eine zuverlässige Abdichtung innerhalb des spezifizierten Temperaturbereichs. Dank der standardisierten Zwischenbauausführung gestaltet sich die Montage zwischen entsprechenden Flanschen unkompliziert, ohne dass spezielle Werkzeuge oder aufwendige Verarbeitungstechniken erforderlich sind. Die Baulänge beträgt 56 mm, was eine platzsparende Integration in bestehende Anlagen unterstützt.

Technische Daten

• Nenndurchmesser: DN 125
• Druckstufe: PN 16
• Betriebstemperatur: -20 °C bis +120 °C
• Gehäusematerial: Sphäroguss (EN-GJS-400-15)
• Dichtungsmaterial: EPDM
• Baulänge: 56 mm
• Bedienung: Hebel
• Klappenentwurf: zentrisch
• Material Klappenscheibe: Edelstahl (AISI 316)
• Material Spindel: Edelstahl (AISI 420)

Diese Oventrop Absperrklappe bietet eine langlebige Lösung für die präzise Durchflussregelung in industriellen und gebäudetechnischen Anlagen. Durch die Kombination aus robustem Sphäroguss-Gehäuse, Edelstahlkomponenten und einer EPDM-Dichtung ist sie für anspruchsvolle Bedingungen bis 16 bar und 120 °C ausgelegt. Die einfache Montage in Zwischenbauweise sowie der verlängerte Ansatz für eine effiziente Isolierung machen sie zu einer funktionalen Komponente für den professionellen Einsatz.

Produktspezifikation

• Hersteller-Warengruppe: Hydraulik
• Hersteller-Produktgruppe: Ventile/Schmutzfänger/Sch
• Hersteller-Artikelnummer: 1046454
• Oberflächenschutz: beschichtet
• Werkstoffgüte: Gusseisen GGG 40 (GJS-400-15)
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Hebel
• Länge Bedienungselement: 274
• Druckstufe Artikel: PN 16
• Baulänge: 56
• Rohraußendurchmesser alle Anschlüsse: 184
• Druckstufe Flansch: PN 16
• Max. Druckunterschied bei 20 °C: 16
• Ventilwinkel: 90
• Winkel der Spindel: 90
• Fütterung Gehäuse: nicht austauschbar
• Max. Druckunterschied als Endventil: 0
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Klappenentwurf: zentrisch
• Feuersicher: nein
• Material Spindel: rostfreier Stahl
• Nenndurchmesser: DN 125
• Material Klappenblatt: rostfreier Stahl
• Klappenblatt verkleidet: nein
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Oberflächenschutz: beschichtet
• Werkstoffgüte: Gusseisen GGG 40 (GJS-400-15)
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Hebel
• Länge Bedienungselement: 274
• Druckstufe Artikel: PN 16
• Baulänge: 56
• Genehmigt von der NCP: nein
• Rohraußendurchmesser alle Anschlüsse: 184
• Druckstufe Flansch: PN 16
• Max. Druckunterschied bei 20 °C: 16
• Ventilwinkel: 90
• Winkel der Spindel: 90
• Fütterung Gehäuse: nicht austauschbar
• Max. Druckunterschied als Endventil: 0
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Klappenentwurf: zentrisch
• Feuersicher: nein
• Material Spindel: rostfreier Stahl
• Nenndurchmesser: DN 125
• Material Klappenblatt: rostfreier Stahl
• Klappenblatt verkleidet: nein
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Oberflächenschutz: beschichtet
• Werkstoffgüte: Gusseisen GGG 40 (GJS-400-15)
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Hebel
• Länge Bedienungselement: 274
• Druckstufe Artikel: PN 16
• Baulänge: 56
• Rohraußendurchmesser alle Anschlüsse: 184
• Druckstufe Flansch: PN 16
• Max. Druckunterschied bei 20 °C: 16
• Ventilwinkel: 90
• Winkel der Spindel: 90
• Fütterung Gehäuse: nicht austauschbar
• Max. Druckunterschied als Endventil: 0
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Klappenentwurf: zentrisch
• Feuersicher: nein
• Material Spindel: rostfreier Stahl
• Nenndurchmesser: DN 125
• Material Klappenblatt: rostfreier Stahl
• Klappenblatt verkleidet: nein
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
