PE-Elektroschweißverbinder 25 mm PE100 SDR11 EF

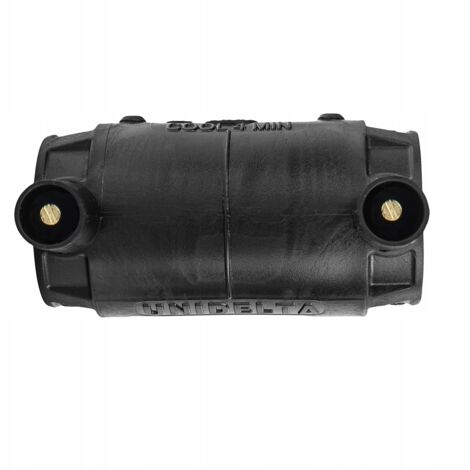

⭐️ UNIDELTA-ELEKTROFUSIONSKUPPLUNG – 25 MM

Wird zum Verbinden von Polyethylenrohren zur Übertragung von Gasen bis zu einem Druck von 10 bar oder Trinkwasser und Flüssigkeiten bis zu einem Nenndruck von 16 bar verwendet.

Sie sind kompatibel mit PE80- und PE100-Rohren . Aufgrund der Qualität des verwendeten Rohmaterials sind Unidelta-Fittings beständig gegen eine Vielzahl von Chemikalien und UV-Strahlung . ___________________________

▶ ANWENDUNG:

Die Hauptanwendungen von Elektroschweiß-Fittings sind: Rohrleitungen für brennbare Gase, Wasserleitungen, Brandschutzanlagen, Abwasserkanäle, Industrieanlagen, Bewässerungs- und Kabelkanäle.

Unidelta-Elektroschweißfittings können mit Polyethylenrohren hoher Dichte (PE80 oder PE100) mit den folgenden Eigenschaften verwendet werden:

• SDR≤ für alle Durchmesser
• SDR=17 für Durchmesser >32mm
• SDR=26 für Durchmesser >125mm

⭐️ HAUPTMERKMALE

• Schweißspannung 40V
• Elektrische Anschlüsse Ø 4,0mm

Jede Einheit ist gekennzeichnet mit:

• Barcode für optisches Lesen
• Nenndurchmesser
• Schweißzeit und Abkühlzeit

Die Metallspule wird sicher nahe der Innenfläche des Fittings positioniert, um die Wärmeübertragung zwischen Rohr und Fitting zu optimieren und die Schweißzeit zu verkürzen.

Polyethylenrohre und -Fittings können durch Elektrofusion oder Stumpfschweißen geschweißt werden. In beiden Fällen muss der Schweißvorgang einem festgelegten Verfahren folgen und bestimmte Grundkonzepte hinsichtlich der Kompatibilität verschiedener Materialien berücksichtigen. Da PE80 und PE100 vollständig kompatibel sind, können Rohre aus verschiedenen Materialien stumpfgeschweißt werden, sofern sie dasselbe Standard-Dimensionsverhältnis (SDR) und somit dieselbe Wandstärke aufweisen.

_____________________

▶ ABMESSUNGEN:

(L) 82 mm (Z) 54 mm (D) 25 x 25 mm

(L) 81 mm (Z) 63 mm (D) 32 x 32 mm

(L) 89 mm (Z) 71 mm (D) 40 x 40 mm

(L) 99 mm (Z) 80 mm (D) 50 x 50 mm

(L) 104 mm (Z) 100 mm (D) 63 x 63 mm

(L) 123 mm (Z) 113 mm (D) 75 x 75 mm

(L) 124 mm (Z) 123 mm (D) 90 x 90 mm

(L) 144 mm (Z) 144 mm (D) 110 x 110 mm

(L) 155 mm (Z) 166 mm (D) 125 x 125 mm

(L) 171 mm (Z) 202 mm (D) 160 x 160 mm
