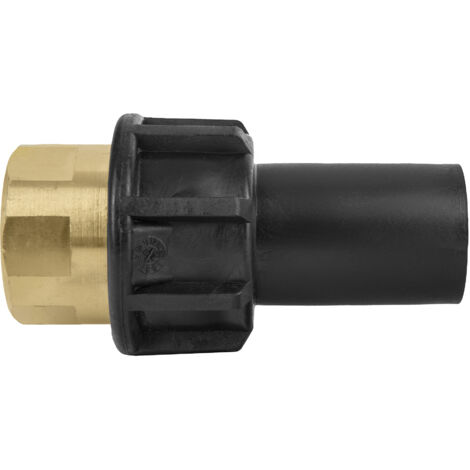

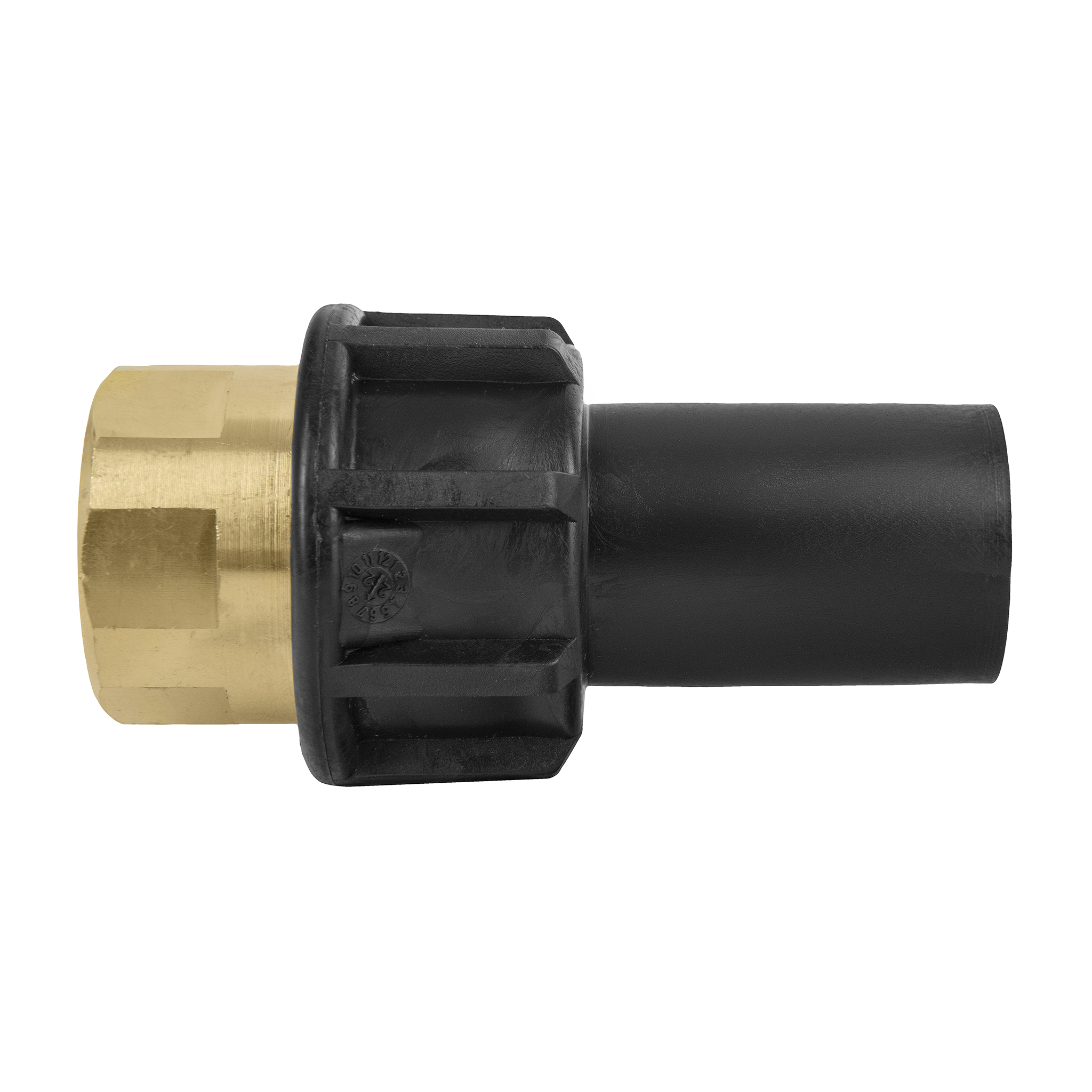

⭐️ Unidelta Elektroschweißverbinder – 40x1 1/4" GW

Wird zum Verbinden von Polyethylenrohren für die Gasübertragung bis zu einem Druck von 10 bar oder Trinkwasser und Flüssigkeiten bis zu einem Nenndruck von 16 bar.

Sie sind kompatibel mit PE80- und PE100-Rohren. Aufgrund der Qualität des verwendeten Rohmaterials sind Unidelta-Fittings beständig gegen eine Vielzahl von Chemikalien und UV-Strahlung. ___________________________

▶ Anwendung:

Die Hauptanwendungsgebiete von Elektroschweißfittings sind: Gasleitungen, Wasserversorgungssysteme, Brandschutzsysteme, Abwassersysteme, Industrieanlagen, Bewässerung und Kabelkanäle.

Unidelta-Elektroschweißfittings können mit hochdichten Polyethylenrohren (PE80 oder PE100) mit folgenden Eigenschaften verwendet werden:

• SDR ≤ für alle Durchmesser
• SDR = 17 für Durchmesser > 32 mm
• SDR = 26 für Durchmesser > 32 mm
• SDR = 26 für Durchmesser > 32 mm
• SDR = 26 für Durchmesser > 32 mm > 125 mm

⭐️ Hauptmerkmale

• Schweißspannung 40 V
• Elektrische Anschlüsse Ø 4,0 mm
• Innengewinde 1 1/4"

Jede Einheit ist gekennzeichnet mit:

• Barcode für optische Messwert
• Nenndurchmesser
• Schweißzeit und Abkühlzeit

Die Metallspule wird sicher nahe an der Innenfläche des Formstücks positioniert, um den Wärmeaustausch zwischen Rohr und Formstück zu optimieren und die Schweißzeit zu verkürzen.

Polyethylenrohre und -formstücke können entweder durch Elektroschweißen oder Stumpfschweißen verbunden werden. In beiden Fällen muss der Schweißvorgang einem vorgegebenen Verfahren folgen, wobei bestimmte Grundprinzipien hinsichtlich der Materialverträglichkeit zu berücksichtigen sind. Da PE80 und PE100 vollständig kompatibel sind, können Rohre aus unterschiedlichen Materialien stumpfgeschweißt werden, sofern sie den gleichen Standarddimensionsfaktor (SDR) und somit die gleiche Wandstärke aufweisen.

___________________________

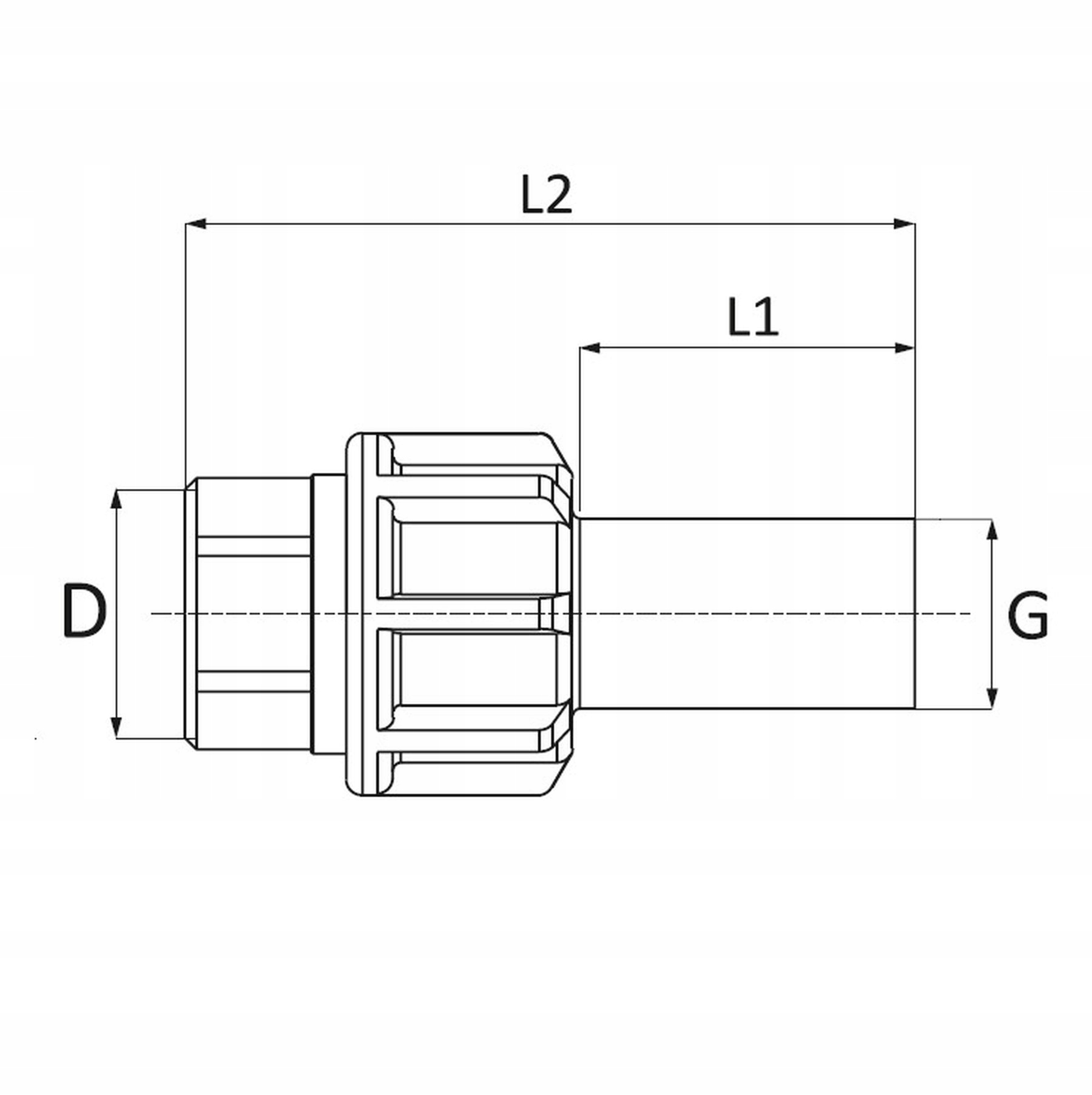

▶ Abmessungen:

(L1) 44 mm (L2) 103 mm (DxG) 25 mm x 3/4"

(L1) 47 mm (L2) 112 mm (DxG) 32 mm x 1"

(L1) 52 mm (L2) 124 mm (DxG) 40 mm x 1 1/4"

(L1) 58 mm (L2)135 mm (LxD) 50 mm x 1 1/2"

(L1) 66 mm (L2)153 mm (LxD) 63 mm x 2"

(L1) 73 mm (L2)165 mm (LxD) 75 mm x 2 1/2"

(L1) 82 mm (L2)181 mm (LxD) 90 mm x 3"

(L1) 85 mm (L2) 193 mm (DxD) 110 mm x 4"
