PE-T-Elektroschweißverbinder 50 mm PE100 SDR11 EF

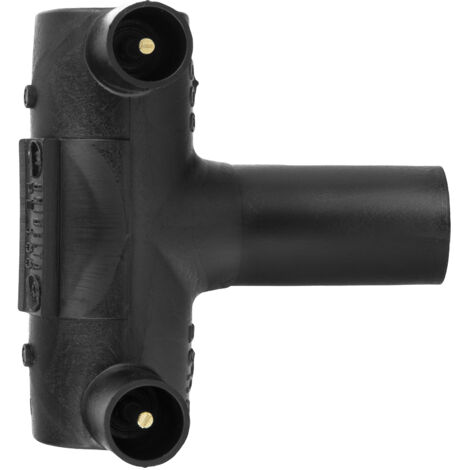

PE-T-Stück, Elektroschweißkupplung 50 mm PE100 SDR11 EF

⭐️ PE-T-Stück, Elektroschweißkupplung, Unidelta – 50 mm

Es dient zum Verbinden von Polyethylenrohren für den Transport von Gasen bis zu einem Druck von 10 bar oder von Trinkwasser und Flüssigkeiten bis zu einem Nenndruck von 16 bar. Sie sind mit PE80- und PE100-Rohren kompatibel. Aufgrund der Qualität des verwendeten Rohmaterials sind Unidelta-Fittings beständig gegen eine Vielzahl von Chemikalien und UV-Strahlung. ____________________________

▶ Anwendungen:

Die Hauptanwendungen von Elektroschweißfittings sind: brennbare Gasleitungen, Wasserversorgungssysteme, Brandschutzsysteme, Abwassersysteme, Industrieanlagen, Bewässerungsanlagen und Kabelkanäle.

Unidelta Elektroschweißfittings können mit Polyethylenrohren hoher Dichte (PE80 oder PE100) mit folgenden Eigenschaften verwendet werden:

• SDR≤ für alle Durchmesser
• SDR=17 für Durchmesser >32 mm
• SDR=26 für Durchmesser >125 mm

⭐️ Hauptmerkmale

• Schweißspannung 40 V
• Elektrische Anschlüsse Ø 4,0 mm

Jedes Teil ist gekennzeichnet mit:

• Barcode zum Auslesen mit einem optischen Lesegerät
• Nenndurchmesser
• Schweißzeit und Abkühlzeit

Die Metallspule ist sicher nahe an der Innenfläche des Fittings positioniert, um den Wärmeaustausch zwischen Rohr und Fitting zu optimieren und die Schweißzeit zu verkürzen.

Polyethylenrohre und -fittings können entweder mit dem Schweißverfahren verbunden werden Elektroschweißen oder Stumpfschweißen. In beiden Fällen muss der Schweißvorgang einem festgelegten Verfahren folgen, wobei bestimmte Grundprinzipien hinsichtlich der Materialverträglichkeit zu berücksichtigen sind. Da PE80 und PE100 vollständig kompatibel sind, können Rohre aus unterschiedlichen Materialien stumpfgeschweißt werden, sofern sie den gleichen Standarddimensionsfaktor (SDR) und somit die gleiche Wandstärke aufweisen.

___________________________

▶ Abmessungen:

(L) 99 mm (L1) 58 mm (DxDxD) 25 x 25 x 25 mm

(L) 108 mm (L1) 57 mm (DxDxD) 32 x 32 x 32 mm

(L) 127 mm (L1) 65 mm (DxDxD) 40 x 40 x 40 mm

(L) 143 mm (L1) 70 mm (DxDxT) 50 x 50 x 50 mm

(L) 169 mm (L1) 111 mm (DxDxT) 63 x 63 x 63 mm

(L) 200 mm (L1) 116 mm (DxDxT) 75 x 75 x 75 mm

(L) 227 mm (L1) 124 mm (DxDxT) 90 x 90 x 90 mm

(L)250 mm (L1) 135 mm (TxTxT)110 x 110 x 110 mm

(L)274 mm (L1) 141 mm (TxTxT)125 x 125 x 125 mm

(L)340 mm (L1) 151 mm (TxTxT)160 x 160 x 160 mm
