PE-Winkel-Elektroschweißverbinder 32 mm PE100 SDR11 EF

PE-Winkel-Elektroschweißkupplung 32 mm PE100 SDR11 EF

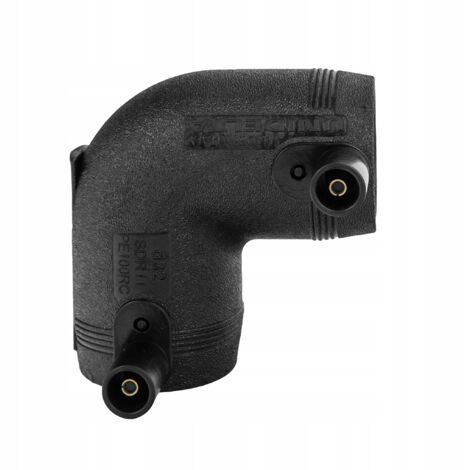

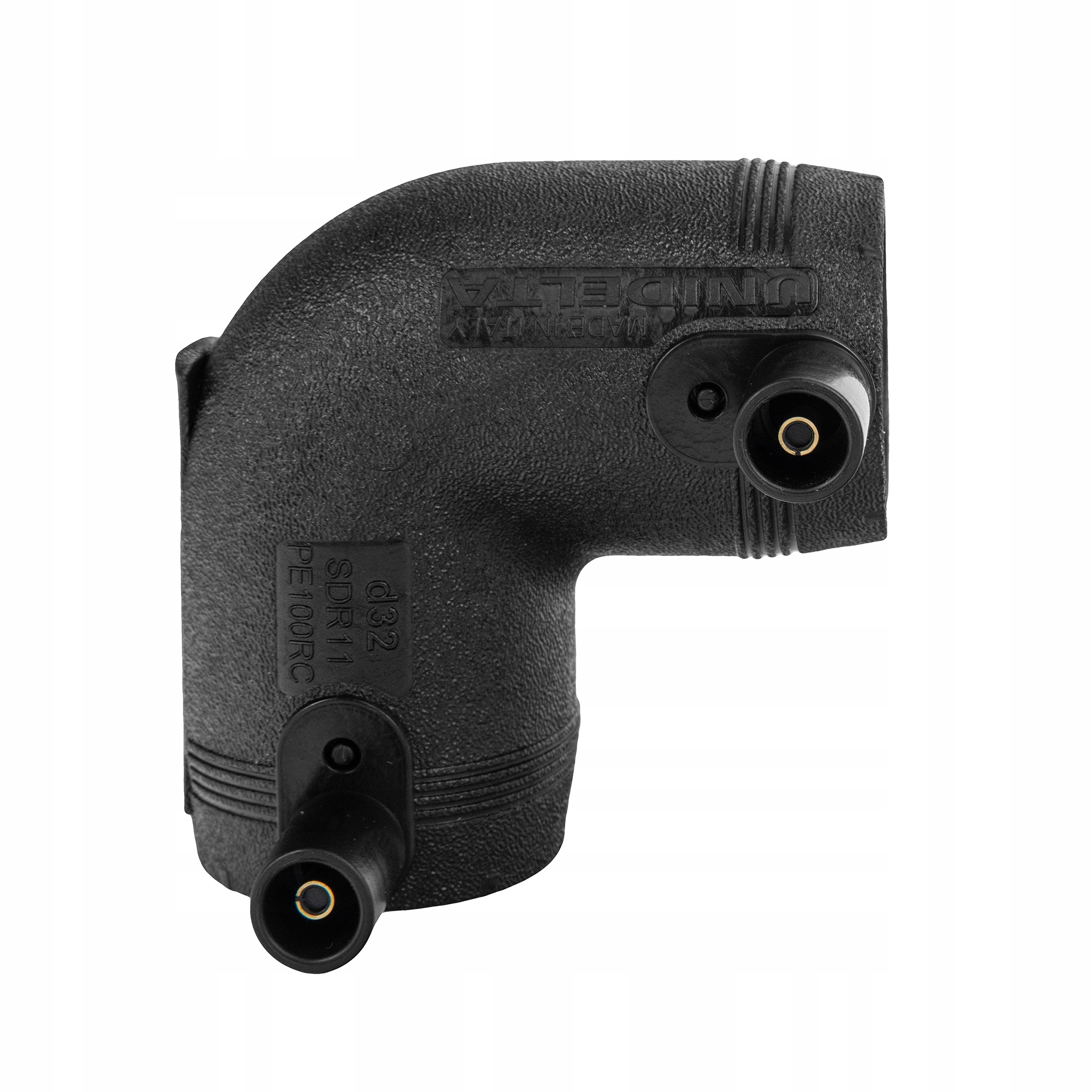

⭐️ Unidelta PE-Winkel-Elektroschweißkupplung – 32 mm

Wird zum Verbinden von Polyethylenrohren für die Gasversorgung bis zu einem Druck von 10 bar oder für Trinkwasser und Flüssigkeiten bis zu einem Nenndruck von 16 bar verwendet. Sie sind mit PE80- und PE100-Rohren kompatibel. Aufgrund der Qualität des verwendeten Rohmaterials sind Unidelta-Fittings beständig gegen eine Vielzahl von Chemikalien und UV-Strahlung. ____________________________

▶ Anwendungen:

Die Hauptanwendungen von Elektroschweißfittings sind: brennbare Gasleitungen, Wasserversorgungssysteme, Brandschutzsysteme, Abwassersysteme, Industrieanlagen, Bewässerungsanlagen und Kabelkanäle.

Unidelta Elektroschweißfittings können mit Polyethylenrohren hoher Dichte (PE80 oder PE100) mit folgenden Eigenschaften verwendet werden:

• SDR≤ für alle Durchmesser
• SDR=17 für Durchmesser >32 mm
• SDR=26 für Durchmesser >125 mm

⭐️ Hauptmerkmale

• Schweißspannung 40 V
• Elektrische Anschlüsse Ø 4,0 mm

Jedes Teil ist gekennzeichnet mit:

• Barcode zum Auslesen mit einem optischen Lesegerät
• Nenndurchmesser
• Schweißzeit und Abkühlzeit

Die Metallspule ist sicher nahe an der Innenfläche des Fittings positioniert, um den Wärmeaustausch zwischen Rohr und Fitting zu optimieren und die Schweißzeit zu verkürzen.

Polyethylenrohre und -fittings können geschweißt werden Entweder mittels Elektroschweißen oder Stumpfschweißen. In beiden Fällen muss der Schweißvorgang einem festgelegten Verfahren folgen, wobei bestimmte Grundprinzipien hinsichtlich der Materialverträglichkeit zu berücksichtigen sind. Da PE80 und PE100 vollständig kompatibel sind, können Rohre aus unterschiedlichen Materialien stumpfgeschweißt werden, sofern sie den gleichen Standarddimensionfaktor (SDR) und somit die gleiche Wandstärke aufweisen.

___________________________

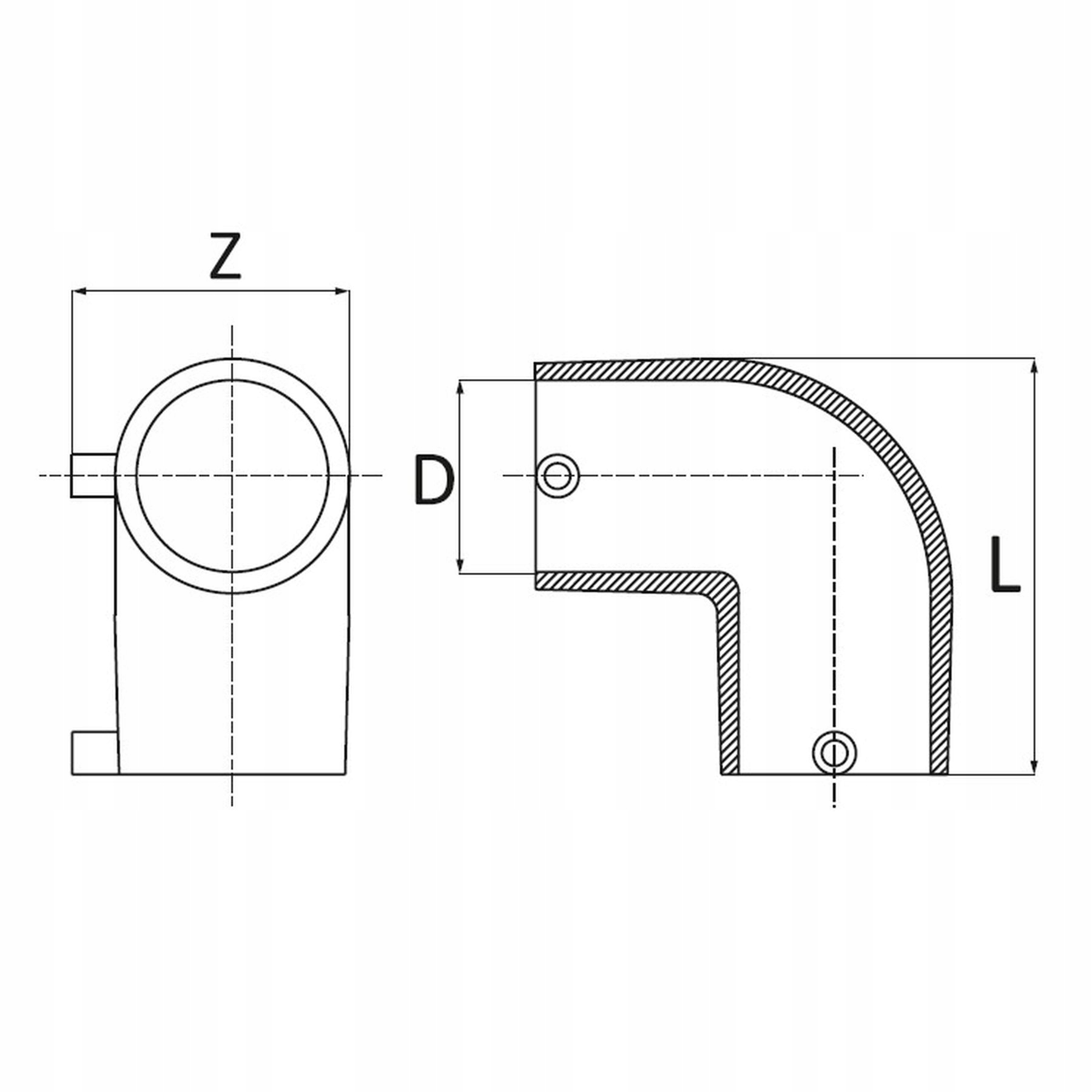

▶ Abmessungen:

(L) 81 mm (Z) 54 mm (D) 25 x 25 mm

(L) 82 mm (Z) 63 mm (D) 32 x 32 mm

(L) 100 mm (Z) 67 mm (D) 40 x 40 mm

(L) 114 mm (Z) 81 mm (D) 50 x 50 mm

(L) 141 mm (Z) 100 mm (D) 63 x 63 mm

(L) 158 mm (Z) 110 mm (D) 75 x 75 mm

(L) 190 mm (Z) 133 mm (D) 90 x 90 mm

(L) 216 mm (Z) 154 mm (D) 110 x 110 mm

(L) 241 mm (Z) 178 mm (T) 125 x 125 mm 298 mm (Z) 217 mm (T) 160 x 160 mm />
