Allgemeine Beschreibung

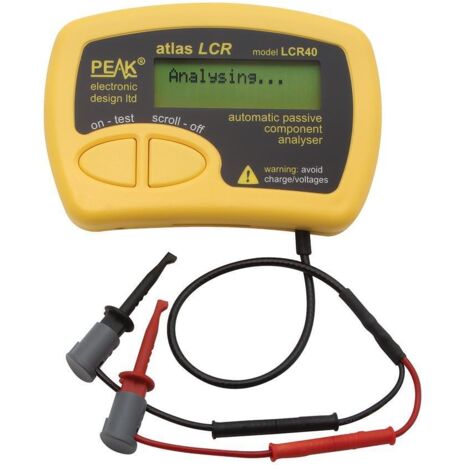

Der Peak automatische Analysator für passive Bauelemente ist ein präzises Messgerät, das eine automatische Bauteilerkennung und die Auswahl der Testfrequenz (DC, 1kHz, 15kHz und 200kHz) bietet. Er ermöglicht sowohl sofortige als auch verzögerte Analysen und ist für den Freihandbetrieb geeignet. Das Gerät verfügt über eine automatische Deaktivierung, eine Kompensation von Sonde und Prüfkabel sowie austauschbare Sonden. Die Grundgenauigkeit beträgt 1% für Widerstände und 1,5% für Spulen und Kondensatoren. Entworfen und hergestellt in Großbritannien.Technische daten
- Widerstand: Bereich: 1Ω ~ 2MΩ, Auflösung: 0.3Ω, Genauigkeit: ±1.0%±1.2Ω
- Kapazität: Bereich: 0.5pF ~ 10000µF, Auflösung: 0.2pF, Genauigkeit: ±1.5%±1.0pF
- Induktion: Bereich: 1µH ~ 10H, Auflösung: 0.4µH, Genauigkeit: ±1.5%±1.6µH
- Testspannungs-Spitzenwert im offenen Schaltkreis (Voc): -1.05V ~ +1.05V
- Teststrom-Spitzenwert in Kurzschluss (Isc): -3.25mA ~ +3.25mA
- Genauigkeit Testfrequenz: -1.5% ~ +1.5%
- Sinus 3. harmonisch: -60dB
- Betriebstemperatur: 10°C ~ 40°C (50°F ~ 104°F)
- Batteriespannung: 8.5V ~ 13V
- Gewicht: 0.098kg (3.5oz)
- Abmessungen: 103 x 70 x 20 mm (4.1" x 2.8" x 0.8")
