Pepperl+Fuchs 240004-100028 Sensor-/Aktor-Steckverbinder, konfektioniert 5 m Polzahl Sensoren: 5 1

Beschreibung

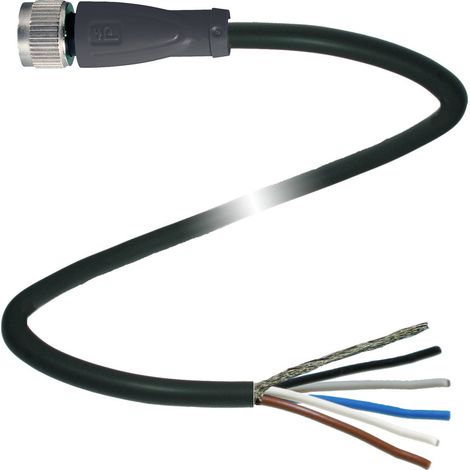

Kabeldose M12 gerade A-kodiert, 5-polig, PUR-Kabel schwarz, abgeschirmt, UL-zugelassen, schleppkettentauglich, Länge: 5 m

Eigenschaften

Allgemeine Daten
Steckverbinder 1
Anschluss: Buchse
Bauform: M12
Ausführung: gerade
Verriegelung: Schraubverbindung
Polzahl: 5
Kodierung: A-kodiert
Steckverbinder 2
Anschluss: freies Leitungsende
Elektrische Daten
Betriebsspannung: max. 48 V AC / 60 V DC
Betriebsstrom: max. 4 A
Konformität
Schutzart: EN 60529
Steckverbindung: Steckverbinder M12 x 1 : IEC 61076-2-101
Entflammbarkeit: UL 1581; DIN EN 60332-2-2
Halogenfreiheit: DIN VDE 0472-815
Zulassungen und Zertifikate
UL-Zulassung: cURus AWM 20549/10493 80°C 300V FT2 (Kabel)
Umgebungsbedingungen
Umgebungstemperatur
Steckverbinder: -40 ... 90 °C (-40 ... 194 °F)
Kabel, fest verlegt: -40 ... 80 °C (-40 ... 176 °F)
Kabel, beweglich: -25 ... 80 °C (-13 ... 176 °F)
Verschmutzungsgrad: 3
Mechanische Daten
Steckverbinder
Anzugsdrehmoment: 0,6 Nm
Losrüttelsicherung: vorhanden
Werkzeugmontage: Längsrändel
Steckzyklen: min. 100
Schirmung: Schirm an Verschraubung aufgelegt
Schutzart: IP67 / IP68 / IP69
Kabel: gemäß IEC/EN 60228 (DIN VDE 0295) Klasse 6
Manteldurchmesser: 6 mm
Biegeradius: > 10 x Leitungsdurchmesser, bewegt | > 5 x Leitungsdurchmesser, fest verlegt
Mantelhaftsitz: max. 60 N / 100 mm
Mantelfarbe: schwarz (ähnlich RAL 9005)
Aderzahl: 5
Aderquerschnitt: 0,34 mm²
Adernfarbe: Ader 1: braun | Ader 2: weiß | Ader 3: blau | Ader 4: schwarz | Ader 5: grau
Aderaufbau: 42 x 0,1 mm Ø
Schirm: Cu-Geflecht, verzinnt, 85 % Bedeckung
Länge: 5 m
Kabelkurzzeichen: Li F 9Y C11Y 5 x 0,34
Schleppkettentauglichkeit
Schleppkettenzyklen: min. 2000000
Verfahrgeschwindigkeit: max. 3 m/s
Verfahrweg: max. 5 m
Beschleunigung: max.
