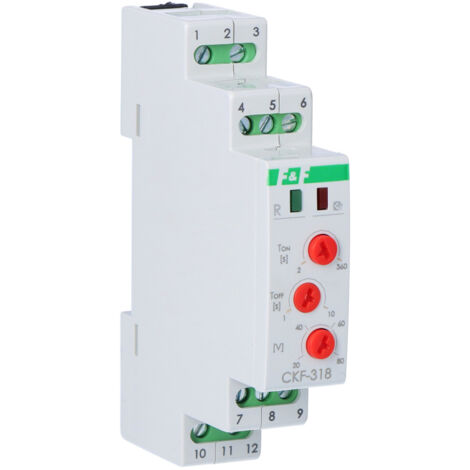

Phasenausfall-Sensorrelais 3x400V 2x8A 40-80V CKF-318 F&F 0927

Phasenfolge- und Verlustsensor 3x400V 2x8A 40-80V CKF-318 F&F

Betrieb

Bei korrekter Netzspannung sind die Sensorkontakte geschlossen. Bei Spannungsanomalien trennt der Sensor die Kontakte mit einer angemessenen Zeitverzögerung. Die Rückkehr der Netzwerkparameter in den Normalzustand führt dazu, dass sich die Kontakte mit der eingestellten Verzögerung wieder verbinden.

Anzeige:

Grüne LED [R]:

- leuchtet - korrekte Parameter, Kontakt geschlossen
- blinkt - Countdown der Wiederverbindungsverzögerung

Rote LED [U]:

- leuchtet - Spannungsasymmetrie oder Spannung unter 320 V
- blinkt ×1/s - falsche Phasenfolge
- blinkt ×3/s - Spannung über 480 V
