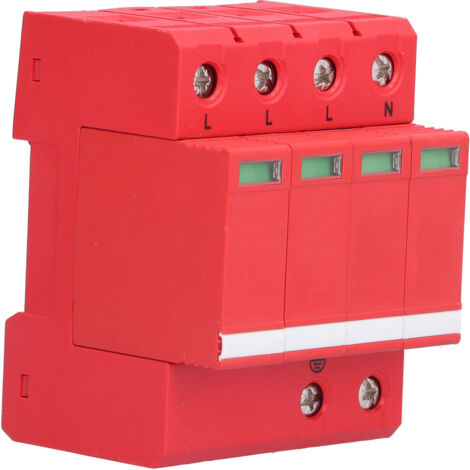

Photovoltaik-Überspannungsschutz Modell PTB für DIN-Schiene 220–380 V 20 kA mit optischer Alarmierung

Suchen Sie nach zuverlässigem Schutz für Ihre Elektroinstallationen vor Überspannungen und Witterungseinflüssen? Unser modularer Überspannungsschutz ist die robuste und intelligente Lösung für die Absicherung Ihrer Schaltschränke, Photovoltaikanlagen oder Serverräume. Essentieller Schutz vor Blitzschlag und Überspannung für private und industrielle Elektroinstallationen. Modulares Einrastsystem für einfachen Austausch ohne Stromunterbrechung. Optische Betriebsanzeige (grün) und Fehleranzeige (rot) für sofortige Überwachung. Verstärktes und flammhemmendes PBT-Gehäuse für maximale Langlebigkeit und Sicherheit. Einfache Montage auf einer Standard-35-mm-DIN-Schiene, kompatibel mit einer Vielzahl von Schaltschränken. Genießen Sie die Sicherheit einer perfekt geschützten Elektroinstallation. Dieses Überspannungsschutzgerät schützt Ihre empfindlichen Geräte. Dank des innovativen modularen Designs können Sie das Schutzmodul im Handumdrehen austauschen, ohne die Stromversorgung zu unterbrechen – das spart wertvolle Zeit bei der Wartung. Die integrierte Kontrollleuchte zeigt den Status deutlich an: ein beruhigendes Grün im Normalbetrieb, Rot signalisiert, dass ein Austausch erforderlich ist. Hergestellt aus hochwertigem technischem Material, hält sie anspruchsvollen Umgebungsbedingungen stand und gewährleistet eine lange Lebensdauer. Befestigen Sie es einfach mit dem Clipsystem an Ihrer Schaltschrankschiene und schließen Sie Ihre Kabel mühelos an – für sofortigen und effektiven Schutz.

Technische Daten und Informationen

Merkmale	Wert / Details
Artikeltyp	Überspannungsableiter / Überspannungsschutzgerät
Material	Flammhemmendes, verstärktes PBT
Nennspannung	220–380 V AC
Maximale Dauerspannung (Uc)	385 V
Ansprechzeit	≤ 25 ns

<

Maximaler Entladestrom (Imax)

Optionen: 20 kA, 40 kA, 60 kA, 80 kA, 100 kA

<

Nennentladestrom (In)

Entsprechend: 10 kA, 20 kA, 30 kA, 40 kA, 60 kA

<

Maximaler Kabelquerschnitt

35 mm²

<

Empfohlener Kabelquerschnitt

4 - 25 mm²

<

Kompatible Montageschiene	TH35-Elektroschiene (35 mm)
Temperaturbereich	-40 °C bis +80 °C
Lieferumfang	1 x Überspannungsschutzgerät

Normale Betriebs- und Installationsbedingungen

Umgebungstemperatur: -40 °C bis +80 °C.

Höhe unter 2000 m.

Relative Luftfeuchtigkeit ≤ 90 % bei 25 °C.

Montage auf TH35 mm DIN-Schiene.

Anwendbare Erdungssysteme: TT, TN-S, TN-CS.

Maximal zulässige Neigung: 5°.

An einem Ort ohne Stöße und starke Erschütterungen installieren Vibrationen und signifikante elektromagnetische Störungen.

Umgebung frei von Explosionsgefahr sowie von Gasen oder Stäuben, die Metalle und Isolierungen angreifen.
