Produktinformationen

Beschreibung

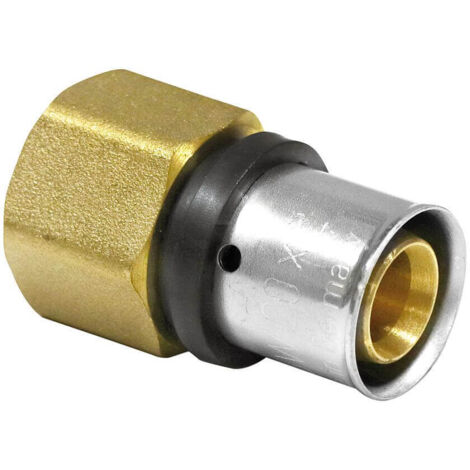

Pipetec Press-Übergang mit Innengewinde 16 x 2 mm auf 1/2 Zoll Innengewinde, TH und U Kontur

Der gerade Übergang verbindet Rohr 16 x 2 mm mit einem 1/2 Zoll Innengewinde. Er ist der Standardfitting am Wechsel von der Rohrleitung auf Verteiler, Armaturen, Ventile und Gewindebauteile, ohne die Richtung zu ändern.

Hydraulische Einbindung

  • Ein Pressanschluss 16 x 2 mm, ein 1/2 Zoll Innengewinde nach EN 10226-1
  • Anschluss von Verteilern, Kugelhähnen, Pumpengruppen und Armaturen mit 1/2 Zoll Außengewinde an eine Leitung 16 x 2 mm
  • Freier Durchgang mit gutem Zeta-Wert, dadurch geringer Druckverlust und kaum Strömungsgeräusche
  • Dauerbelastbar 10 bar bei 70 °C über 50 Jahre, maximale Betriebstemperatur 95 °C
  • Ölfreie Druckluft bis 10 bar zulässig, Gewinde nach EN 10226-1

Technische Daten

  • Presskontur TH bis 63 mm und U bis 32 mm, vollständige Kompatibilität bis 32 x 3,0 mm
  • Zulassungen DVGW DW-8501BS5049 und KIWA K98456/01
  • Weitere Nachweise IMA, ÜA, EN ISO 21003, GOST, Hygiene Certificate
  • Zwei O-Ringe je Verbindung, stabiler Kunststoffführungsring, drei Kontrollfenster in der Edelstahlhülse
  • Unverpresst undicht in den Dimensionen 16 bis 32 mm, Werkstoffe nach UBA-Positivliste

Montagehinweise für die Fachkraft

Rohr rechtwinklig ablängen, innen und außen entgraten und mit dem Kalibrierdorn runden. Bei diesem Fitting wird eine Kalibriergröße, nämlich 16 x 2 mm gebraucht. Jedes Rohrende bis zum Anschlag einschieben und die Einstecktiefe an allen drei Kontrollfenstern der jeweiligen Hülse prüfen, bevor die Backe angesetzt wird. Die Pressbacke mittig auf der Hülse ansetzen und rechtwinklig zur Rohrachse in einem Zug verpressen. Wegen der Zwangsundichtigkeit im Bereich 16 bis 32 mm zeigen sich nicht verpresste Verbindungen bereits bei der Druckprobe, diese ist daher vor dem Schließen von Vorwand oder Estrich durchzuführen. Das Gewindebauteil zuerst in das 1/2 Zoll Innengewinde eindrehen und dabei am Sechskant des Fittings gegenhalten, erst danach die Presshülse verpressen.

Lieferumfang

1 x Pipetec Press-Übergang 16 x 2 mm auf 1/2 Zoll Innengewinde für Mehrschichtverbundrohr.

Eigenschaften

  • Marke
    PIPETEC
  • Material
    Kunststoff
  • Menge pro Pack
    1
  • Für Trinkwasser geeignet
    Ja
  • Verbindungskonfiguration
    Außengewinde
  • Farbe
    Gelb
  • Haupttyp
    Kein Rohrgewinde
  • Dichtung enthalten
    Ja
  • Anschlussmaterial
    Mehrschichtig
  • Gewicht
    100 g
  • Art der Verbindung
    Verbindung
  • Anschlusstyp b (Ausgang)
    Ausgang
  • Verwendungszweck der Verbindung
    Für Zuleitungsrohr
  • ManoMano Art.-Nr
    ME95556166
  • MMID
    386993973850
  • Herstellerreferenz
    0746052522380
  • EAN
    0746052522380
