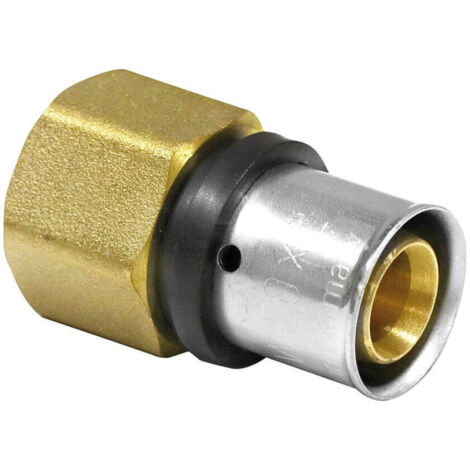

20 x 2 mm Press-Übergang auf 1/2 Zoll Innengewinde DVGW

Kaufen Sie für Ihr Unternehmen?

Verhandelte Preise exkl. MwSt. bis zu -20%

Zu einem Pro-Konto wechseln

Das könnte Sie auch interessieren

PPSU Mehrschichtbogen Typ Radial 16x16mm bleifreiPBTUB
7 Modelle

PPSU Mehrschichtbogen Typ Radial 16x16mm bleifrei

7,33€

Inkl. MwSt., zzgl. Versand

Multifit-Kupplung 3/4 - 20x2PBTUB

Multifit-Kupplung 3/4 - 20x2

7,95€

Inkl. MwSt., zzgl. Versand

Alpex Plus Winkel 90° 26 x 26mm Steckfitting PPSU 88326200
3 Modelle

Alpex Plus Winkel 90° 26 x 26mm Steckfitting PPSU 88326200

Inkl. MwSt., zzgl. Versand

IDMAR PP-R 20x3/4" Innengewinde-Geradverbinder
14 Modelle
Black Friday

IDMAR PP-R 20x3/4" Innengewinde-Geradverbinder

1
-6%
0,78€Niedr. Preis 30T

Inkl. MwSt., zzgl. Versand

20 x 16 x 20 mm Press-T-Stück Mitte reduziert VerbundrohrPIPETEC
2 Modelle

20 x 16 x 20 mm Press-T-Stück Mitte reduziert Verbundrohr

Inkl. MwSt., zzgl. Versand

16 x 2 mm Press-Kupplung Mehrschichtverbundrohr TH und U KonturPIPETEC
3 Modelle

16 x 2 mm Press-Kupplung Mehrschichtverbundrohr TH und U Kontur

Inkl. MwSt., zzgl. Versand

Mit ähnlichen Produkten vergleichen

Produktinformationen

Beschreibung

Allgemeine Beschreibung

Der Pipetec Press-Übergang mit Innengewinde 20 x 2 mm auf 1/2 Zoll Innengewinde ist ein Standardfitting, das Rohrleitungen effizient verbindet. Er ermöglicht den Übergang von einer Rohrleitung auf Verteiler, Armaturen, Ventile und Gewindebauteile, ohne die Richtung zu ändern.

Technische daten

  • Pressanschluss 20 x 2 mm, 1/2 Zoll Innengewinde nach EN 10226-1
  • Dauerbelastbarkeit: 10 bar bei 70 °C, maximale Betriebstemperatur: 95 °C
  • Presskontur TH bis 63 mm und U bis 32 mm, vollständige Kompatibilität bis 32 x 3,0 mm
  • Zulassungen: DVGW DW-8501BS5049, KIWA K98456/01
  • Ölfreie Druckluft bis 10 bar zulässig
  • Zwei O-Ringe je Verbindung, stabiler Kunststoffführungsring, drei Kontrollfenster in der Edelstahlhülse
  • Unverpresst undicht in den Dimensionen 16 bis 32 mm

Installation

Für die Montage sind folgende Schritte zu beachten:

  • Rohr rechtwinklig ablängen und innen sowie außen entgraten.
  • Mit dem Kalibrierdorn runden und die Kalibriergröße 20 x 2 mm verwenden.
  • Rohrenden bis zum Anschlag einschieben und die Einstecktiefe an den Kontrollfenstern der Hülse prüfen.
  • Die Pressbacke mittig auf der Hülse ansetzen und rechtwinklig zur Rohrachse in einem Zug verpressen.
  • Das Gewindebauteil zuerst in das 1/2 Zoll Innengewinde eindrehen und am Sechskant des Fittings gegenhalten, bevor die Presshülse verpresst wird.

Anwendung

Der Press-Übergang wird verwendet, um Rohrleitungen mit 20 x 2 mm an Armaturen, Verteilern und anderen Bauteilen mit 1/2 Zoll Außengewinde anzuschließen. Er sorgt für einen freien Durchgang mit geringem Druckverlust und minimalen Strömungsgeräuschen.

Weitere Informationen

  • Hygiene Certificate vorhanden
  • Werkstoffe nach UBA-Positivliste

Eigenschaften

  • Marke
    PIPETEC
  • Material
    Edelstahl
  • Menge pro Pack
    1
  • Für Trinkwasser geeignet
    Ja
  • Verbindungskonfiguration
    Innen/Außen
  • Farbe
    Gelb
  • Dichtung enthalten
    Ja
  • Anschlussmaterial
    Mehrschichtig
  • Gewicht
    100 g
  • Art der Verbindung
    Verbindung
  • Anschlusstyp b (Ausgang)
    Ausgang
  • Verwendungszweck der Verbindung
    Für Zuleitungsrohr
  • ManoMano Art.-Nr
    ME95556174
  • MMID
    266557584751
  • Herstellerreferenz
    0746052522397
  • EAN
    0746052522397
