Allgemeine Beschreibung

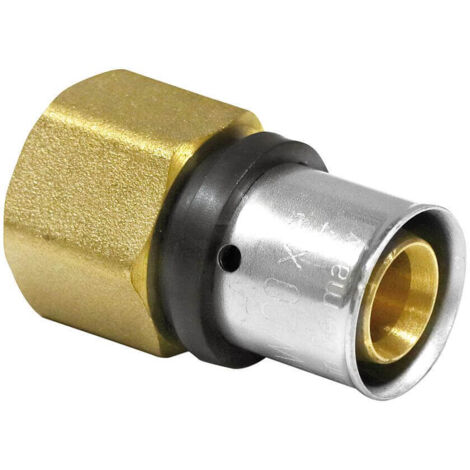

Der Pipetec Press-Übergang mit Innengewinde 26 x 3 mm auf 3/4 Zoll Innengewinde ist ein Standardfitting, das Rohrleitungen effizient verbindet. Er ermöglicht den Übergang von einem 26 x 3 mm Rohr zu einem 3/4 Zoll Innengewinde, ohne die Richtung zu ändern.Technische daten
- Pressanschluss 26 x 3 mm, 3/4 Zoll Innengewinde nach EN 10226-1
- Dauerbelastbarkeit: 10 bar bei 70 °C, maximale Betriebstemperatur: 95 °C
- Presskontur TH bis 63 mm und U bis 32 mm, vollständige Kompatibilität bis 32 x 3,0 mm
- Zulassungen: DVGW DW-8501BS5049, KIWA K98456/01
- Ölfreie Druckluft bis 10 bar zulässig
- Zwei O-Ringe je Verbindung, stabiler Kunststoffführungsring, drei Kontrollfenster in der Edelstahlhülse
- Unverpresst undicht in den Dimensionen 16 bis 32 mm
Installation
Für die Montage sind folgende Schritte zu beachten:
- Rohr rechtwinklig ablängen und innen sowie außen entgraten.
- Mit dem Kalibrierdorn runden und die Kalibriergröße 26 x 3 mm verwenden.
- Rohrenden bis zum Anschlag einschieben und die Einstecktiefe an den Kontrollfenstern der Hülse prüfen.
- Die Pressbacke mittig auf der Hülse ansetzen und rechtwinklig zur Rohrachse in einem Zug verpressen.
- Das Gewindebauteil zuerst in das 3/4 Zoll Innengewinde eindrehen und am Sechskant des Fittings gegenhalten, bevor die Presshülse verpresst wird.
Anwendung
Der Press-Übergang wird verwendet, um Verbindungen zwischen Rohrleitungen und verschiedenen Armaturen wie Verteilern, Kugelhähnen und Pumpengruppen herzustellen. Er sorgt für einen freien Durchgang mit geringem Druckverlust und minimalen Strömungsgeräuschen.Weitere Informationen
- Hygiene Certificate vorhanden
- Werkstoffe nach UBA-Positivliste
