Produktinformationen

Beschreibung

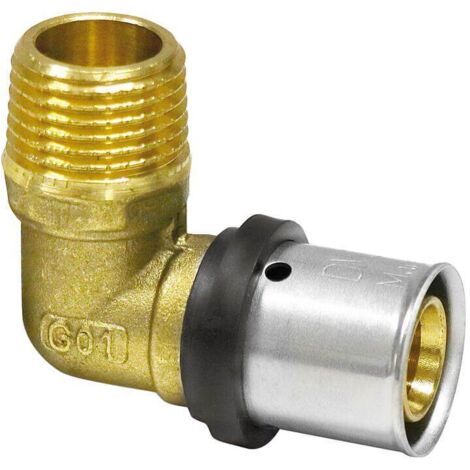

Pipetec Press-Übergangswinkel mit Außengewinde 20 x 2 mm auf 1/2 Zoll Außengewinde, TH und U Kontur

Der Übergangswinkel lenkt die Leitung 20 x 2 mm um 90 Grad um und endet in einem 1/2 Zoll Außengewinde. Der Stutzen wird direkt in Verschraubungen, Kugelhähne oder Verteiler mit Innengewinde eingedreht.

Hydraulische Einbindung

  • Ein Pressanschluss 20 x 2 mm, ein 1/2 Zoll Außengewinde, Umlenkung 90 Grad
  • Rechtwinkliger Anschluss an Verteiler, Kugelhähne, Verschraubungen und Armaturen mit 1/2 Zoll Innengewinde ab Leitung 20 x 2 mm
  • Freier Durchgang mit gutem Zeta-Wert, dadurch geringer Druckverlust und kaum Strömungsgeräusche
  • Dauerbelastbar 10 bar bei 70 °C über 50 Jahre, maximale Betriebstemperatur 95 °C
  • Ölfreie Druckluft bis 10 bar zulässig, Gewinde nach EN 10226-1

Technische Daten

  • Presskontur TH bis 63 mm und U bis 32 mm, vollständige Kompatibilität bis 32 x 3,0 mm
  • Zulassungen DVGW DW-8501BS5049 und KIWA K98456/01
  • Weitere Nachweise IMA, ÜA, EN ISO 21003, GOST, Hygiene Certificate
  • Zwei O-Ringe je Verbindung, stabiler Kunststoffführungsring, drei Kontrollfenster in der Edelstahlhülse
  • Unverpresst undicht in den Dimensionen 16 bis 32 mm, Werkstoffe nach UBA-Positivliste

Montagehinweise für die Fachkraft

Rohr rechtwinklig ablängen, innen und außen entgraten und mit dem Kalibrierdorn runden. Bei diesem Fitting wird eine Kalibriergröße, nämlich 20 x 2 mm gebraucht. Jedes Rohrende bis zum Anschlag einschieben und die Einstecktiefe an allen drei Kontrollfenstern der jeweiligen Hülse prüfen, bevor die Backe angesetzt wird. Die Pressbacke mittig auf der Hülse ansetzen und rechtwinklig zur Rohrachse in einem Zug verpressen. Wegen der Zwangsundichtigkeit im Bereich 16 bis 32 mm zeigen sich nicht verpresste Verbindungen bereits bei der Druckprobe, diese ist daher vor dem Schließen von Vorwand oder Estrich durchzuführen. Das 1/2 Zoll Außengewinde mit geeignetem Dichtmittel eindichten und beim Anziehen am Sechskant des Winkels gegenhalten, damit kein Moment auf die Presshülse wirkt.

Lieferumfang

1 x Pipetec Press-Übergangswinkel 20 x 2 mm auf 1/2 Zoll Außengewinde für Mehrschichtverbundrohr.

Eigenschaften

  • Marke
    PIPETEC
  • Menge pro Pack
    1
  • Für Trinkwasser geeignet
    Ja
  • Verbindungskonfiguration
    Außengewinde
  • Farbe
    Gelb
  • Form
    Zylindrisch
  • Form des Fittings/ des Anschlusses
    Winkelstück 90u00b0
  • Haupttyp
    Außengewinde
  • Dichtung enthalten
    Ja
  • Anschlussmaterial
    Mehrschichtig
  • Gewicht
    100 g
  • Art der Verbindung
    Verbindung
  • Anschlusstyp b (Ausgang)
    Ausgang
  • Verwendungszweck der Verbindung
    Für Zuleitungsrohr
  • ManoMano Art.-Nr
    ME95556176
  • MMID
    210958838241
  • Herstellerreferenz
    0746052522465
  • EAN
    0746052522465
