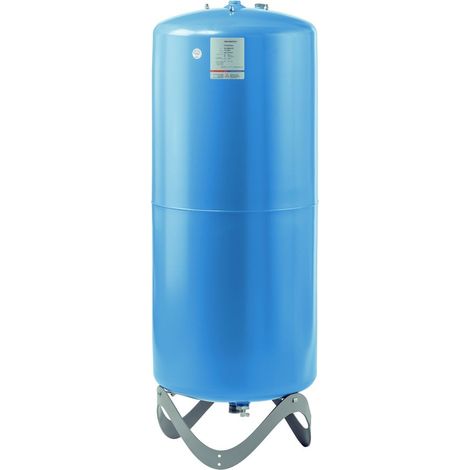

IMI Heimeier Pneumatex Basisgefäß Compresso CU 600.6

IMI Pneumatex Basisgefäß Compresso CU 600.6, Nennvolumen 600L max. 6 bar, d. 1660x740mm, Anschluss 1"

Das IMI Pneumatex Basisgefäß Compresso CU 600.6 ist ein zentraler Bestandteil von Druckhaltungssystemen mit Kompressoren und wurde speziell für den Einsatz in Heizungs-, Solar- und Kühlwassersystemen entwickelt. Dieses geschweißte Stahlgefäß mit einem Nennvolumen von 600 Litern schützt das Ausdehnungswasser zuverlässig vor Sauerstoff und ermöglicht durch die integrierte BrainCube Connect Steuerung eine moderne Systemkommunikation mit Gebäudemanagementsystemen sowie Fernsteuerung und Störungsbehebung über das Internet.

Welche Funktionen bietet das Compresso Druckhaltungssystem?

Die Compresso Druckhaltungssysteme von IMI Pneumatex sind für ihre kompakte Bauweise und präzise Fertigung bekannt. Sie stellen eine zuverlässige Druckhaltung in Heizungs-, Solar- und Kühlwassersystemen sicher. Die BrainCube Connect Steuerung bietet Verbindungsschnittstellen zur Kommunikation mit Gebäudemanagementsystemen (GLT) und ermöglicht die Fernsteuerung sowie Störungsbehebung über das Internet anhand von Live-Daten, was die Effizienz und Wartung verbessert.

Wie ist das Basisgefäß CU 600.6 konstruiert und ausgestattet?

Das Basisgefäß CU 600.6 ist aus geschweißtem Stahl gefertigt und in der Farbe Beryllium gehalten. Es verfügt über eine airproof-Butylblase, die nach EN 13831 und Pneumatex-Werksnorm gefertigt ist und das Ausdehnungswasser sicher vor Sauerstoff schützt. Die Blase ist oben entlüftbar, und das Gefäß besitzt unten einen Kondensatablass. Ein Messfuß zur Inhaltsmessung und ein Fußring sind für die stehende Montage vorgesehen. Das System ist für Frostschutzmittelzusätze bis 50% geeignet und bietet eine endoskopische Besichtigungsöffnung für interne Prüfungen.

Welche Installationsmerkmale sind zu beachten?

Das IMI Pneumatex Basisgefäß Compresso CU 600.6 ist für die vertikale Platzierung ausgelegt und wird mit stabilen Füßen geliefert. Für den wasserseitigen Anschluss ist ein Flexrohr vorgesehen, ergänzt durch einen Kappenabsperrhahn mit Kugelhahn zur schnellen Entleerung. Die Installation des Systems ist unkompliziert, da kein Spezialwerkzeug erforderlich ist.

Technische Daten

• Nennvolumen: 600 Liter
• Max. zul. Druck: 6 bar
• Max. zul. Druck Schweiz: 5 bar
• Min. zul. Druck: 0 bar
• Max. zul. Temperatur: 120 °C
• Min. zul. Temperatur: -10 °C
• Max. zul. Blasentemperatur: 70 °C
• Min. zul. Blasentemperatur: 5 °C
• Anschluss: Rp 1
• Anschluss Entwässerung: G 3/4
• Durchmesser: 740 mm
• Höhe: 1633 mm
• Gewicht leer: 83 kg

Das IMI Pneumatex Basisgefäß Compresso CU 600.6 bietet eine zuverlässige und effiziente Druckhaltung für Heizungs-, Solar- und Kühlwassersysteme. Mit einem Nennvolumen von 600 Litern, einem maximalen zulässigen Druck von 6 bar und einem Temperaturbereich von -10 °C bis 120 °C ist es für anspruchsvolle Anwendungen geeignet. Die robuste Stahlkonstruktion und die innovative Steuerung ermöglichen eine lange Lebensdauer und einfache Integration in moderne Gebäudemanagementsysteme.

Lieferumfang

• 1x IMI PNEUMATEX Basisgefäß Compresso CU 600.6
• 1x Flexrohr für den wasserseitigen Anschluss
• 1x Kappenabsperrhahn mit Kugelhahn zur schnellen Entleerung

Produktspezifikation

• Hersteller-Warengruppe: Compresso
• Hersteller-Produktgruppe: IMI Pneumatex
• Hersteller-Artikelnummer: 7121004
• Farbe: blau
• Bauhöhe: 1660
• Anschluss: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Durchmesser: 740
• Inhalt: 600
• Platzierung horizontal: nein
• Vordruck: 0
• Geeignet für Leitungswasser: nein
• Platzierung vertikal: ja
• Mit Füßen: ja
• Nenndurchmesser Ausdehnungsanschluss: 1 Zoll (25)
• Mit austauschbarer Membran: nein
• Mit fester Wandstütze: nein
