IMI Pneumatex Druckausdehnungsgefäß Aquapresso ADF 50.10, Nenninhalt 50L max. 10 bar Anschluss 1", Beryllium

IMI Pneumatex Druckausdehnungsgefäß Aquapresso ADF 50.10, Nenninhalt 50L max. 10 bar Anschluss 1", Beryllium

Das IMI Pneumatex Druckausdehnungsgefäß Aquapresso ADF 50.10 ist ein speziell für Trinkwassersysteme konzipiertes Druckausdehnungsgefäß mit festem Gaspolster. Es bietet ein Nennvolumen von 50 Litern und ist für einen maximalen Betriebsdruck von 10 bar ausgelegt. Die integrierte airproof-Butylblase aus trinkwassergeeignetem Butylkautschuk und die flowfresh-Volldurchströmung stellen einen hohen Hygienestandard und dauerhaft frisches Trinkwasser sicher. Eine Dichtheitskontrolle der Blase wird durch hydrowatch unterstützt.

Was zeichnet die Aquapresso Serie aus?

Die Aquapresso Serie von IMI Pneumatex ist für ihre airproof-Butylblase bekannt, die aus speziellem, trinkwassergeeignetem Butylkautschuk gefertigt ist. Diese Blase entspricht der EN 13831 und der Pneumatex-Werksnorm und sorgt für einen dauerhaft stabilen Vordruck. Die optionale flowfresh-Volldurchströmung, die auch im ADF 50.10 integriert ist, bietet einen hohen Hygienestandard, indem sie stets frisches Trinkwasser im System ermöglicht. Die Gefäße der Serie sind in einem breiten Spektrum von 8 Litern bis 5000 Litern erhältlich.

Welche Konstruktionsmerkmale bietet das Aquapresso ADF 50.10?

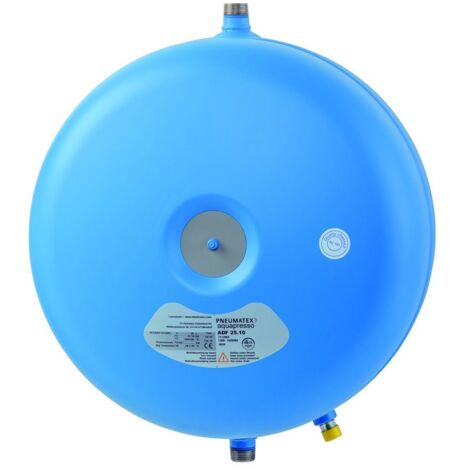

Das Druckausdehnungsgefäß Aquapresso ADF 50.10 ist aus geschweißtem Stahl gefertigt, wobei alle metallischen, wasserberührenden Teile aus Edelstahl bestehen. Das Gefäß präsentiert sich in einer Diskusform und ist in der Farbe blau gehalten. Eine Aufhängelasche erleichtert die Montage, die sowohl mit Anschluss oben als auch unten erfolgen kann. Das Gefäß ist für die vertikale Platzierung geeignet und verfügt über eine feste Wandstütze. Die Dichtheitskontrolle der Blase wird durch hydrowatch unterstützt. Für die Installation ist kein Spezialwerkzeug erforderlich. Der Durchmesser des Gefäßes beträgt 587 mm und die Bauhöhe 317 mm.

Welche technischen Spezifikationen sind relevant?

Das Aquapresso ADF 50.10 verfügt über ein Nennvolumen von 50 Litern. Der maximal zulässige Druck beträgt 10 bar, während der Vordruck auf 4 bar eingestellt ist. Das Gefäß ist für einen Temperaturbereich von -10 °C bis 120 °C ausgelegt, wobei die maximale Blasentemperatur 70 °C und die minimale Blasentemperatur 5 °C beträgt. Der Nenndurchfluss liegt bei 1,7 m³/h. Der Anschluss erfolgt über 2x R 1 Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1).

Technische Daten

• Nennvolumen: 50 Liter
• Max. zul. Druck: 10 bar
• Vordruck: 4 bar
• Max. zul. Temperatur: 120 °C
• Max. zul. Blasentemperatur: 70 °C
• Nenndurchfluss: 1,7 m³/h
• Anschluss: 2x R 1 Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Durchmesser: 587 mm
• Höhe: 317 mm
• Gewicht leer: 13 kg

Das IMI Pneumatex Druckausdehnungsgefäß Aquapresso ADF 50.10 bietet eine hygienische und langlebige Lösung für Trinkwassersysteme. Mit einem Nennvolumen von 50 Litern, einem maximalen Betriebsdruck von 10 bar und einem Vordruck von 4 bar sorgt es für eine stabile Druckhaltung. Die Konstruktion aus Edelstahl für wasserberührende Teile und die spezielle airproof-Butylblase unterstreichen die Qualität und Zuverlässigkeit dieses Produkts, das für Temperaturen von -10 °C bis 120 °C ausgelegt ist.

Produktspezifikation

• Hersteller-Warengruppe: Aquapresso
• Hersteller-Produktgruppe: IMI Pneumatex
• Hersteller-Artikelnummer: 7112005
• Farbe: blau
• Bauhöhe: 317
• Anschluss: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Durchmesser: 536
• Inhalt: 50
• Platzierung horizontal: nein
• Vordruck: 4
• Geeignet für Leitungswasser: ja
• Platzierung vertikal: ja
• Mit Füßen: nein
• Nenndurchmesser Ausdehnungsanschluss: 1 Zoll (25)
• Mit austauschbarer Membran: nein
• Mit fester Wandstütze: ja
