IMI Heimeier Pneumatex Druckausdehnungsgefäß Statico SD 25.10, mit fester Gasfüllung

IMI Pneumatex Druckausdehnungsgefäß Statico SD 25.10, feste Gasfüllung, Nenninhalt 25L max. 10 bar R 3/4", Beryllium

Das IMI Pneumatex Druckausdehnungsgefäß Statico SD25.10 ist eine robuste Lösung mit fester Gasfüllung für die zuverlässige Druckhaltung in Heiz-, Solar- und Kühlwassersystemen. Mit einem Nenninhalt von 25 Litern und einem maximal zulässigen Druck von 10 bar arbeitet dieses Gefäß ohne Hilfsenergie und ist für den unteren Leistungsbereich konzipiert.

Für welche Anwendungen ist das Statico SD25.10 geeignet?

Das Statico SD25.10 von IMI Pneumatex ist speziell für den Einsatz in Heiz-, Solar- und Kühlwassersystemen vorgesehen. Es ermöglicht eine stabile Druckhaltung und kann mit einem Frostschutzmittelzusatz von bis zu 50% betrieben werden. Der einfache Aufbau und die robuste Bauweise machen es zu einer effizienten Komponente in diesen Systemen.

Welche Konstruktionsmerkmale bietet das Druckausdehnungsgefäß?

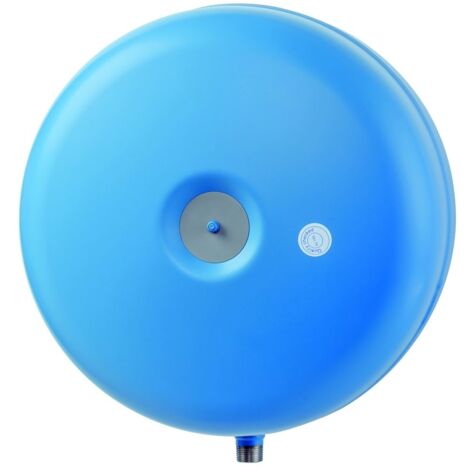

Das Druckausdehnungsgefäß ist aus geschweißtem Stahl gefertigt und präsentiert sich in einer Diskusform in der Farbe Blau. Es ist mit einer airproof-Butylblase ausgestattet, die nach EN 13831 und Pneumatex-Werksnorm gefertigt ist und einen dauerhaft stabilen Vordruck von 4 bar sicherstellt. Die Membran ist nicht austauschbar. Für eine flexible Installation verfügt das Gefäß über eine Aufhängelasche und eine feste Wandstütze, die eine Montage mit Anschluss unten, oben oder seitlich ermöglicht. Für die Installation ist kein Spezialwerkzeug erforderlich.

Welche technischen Spezifikationen sind relevant?

Das Statico SD25.10 ist für einen maximal zulässigen Druck von 10 bar und einen minimal zulässigen Druck von 0 bar ausgelegt. Die maximal zulässige Temperatur des Mediums beträgt 120 °C, die minimal zulässige Temperatur -10 °C. Für die Blase gelten eine maximal zulässige Temperatur von 70 °C und eine minimal zulässige Temperatur von 5 °C. Der Anschluss erfolgt über ein Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1) mit einem Nenndurchmesser von R 3/4.

Technische Daten

• Nennvolumen: 25 Liter
• Max. zul. Druck: 10 bar
• Min. zul. Druck: 0 bar
• Vordruck: 4 bar
• Max. zul. Temperatur: 120 °C
• Min. zul. Temperatur: -10 °C
• Max. zul. Blasentemperatur: 70 °C
• Anschluss: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Durchmesser: 436 mm
• Höhe: 249 mm

Das IMI Pneumatex Statico SD25.10 Druckausdehnungsgefäß bietet eine zuverlässige und wartungsarme Lösung für die Druckhaltung in Heiz-, Solar- und Kühlwassersystemen. Mit seinem Nennvolumen von 25 Litern, einem Vordruck von 4 bar und der robusten Stahlkonstruktion ist es eine langlebige Komponente. Die einfache Installation und die breiten Temperaturbereiche von -10 °C bis 120 °C unterstreichen die Vielseitigkeit dieses Gefäßes.

Produktspezifikation

• Hersteller-Warengruppe: Statico
• Hersteller-Produktgruppe: IMI Pneumatex
• Hersteller-Artikelnummer: 7103003
• Farbe: blau
• Bauhöhe: 249
• Anschluss: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Durchmesser: 436
• Inhalt: 25
• Platzierung horizontal: nein
• Vordruck: 4
• Geeignet für Leitungswasser: nein
• Platzierung vertikal: ja
• Mit Füßen: nein
• Nenndurchmesser Ausdehnungsanschluss: 3/4 Zoll (20)
• Mit austauschbarer Membran: nein
• Mit fester Wandstütze: ja
