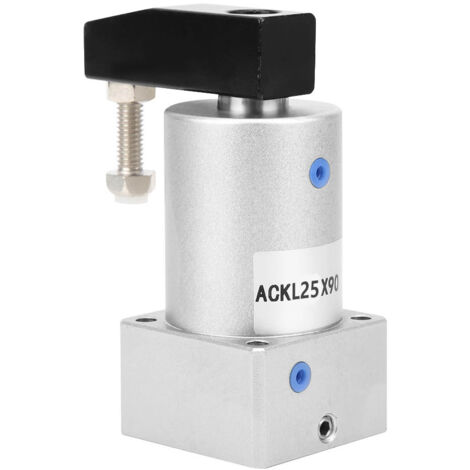

Pneumatischer 90°-Drehzylinder für Winkelspann- und Pressanwendungen ACK25-90L

Willkommen in unserem Shop!

Entdecken Sie unseren doppeltwirkenden pneumatischen Drehzylinder mit Winkelklemmung – ein leistungsstarkes und zuverlässiges Werkzeug für Ihre Automatisierungsanwendungen. Dieses Produkt wird neu und komplett geliefert. Ihre Bestellung umfasst **1 pneumatischen Drehzylinder**.

Dieser kompakte Zylinder mit einer Innenbohrung von **25 mm** und einer Kolbenstange mit einem Außendurchmesser von ca. **14 mm** vereint Kraft und Präzision. Gefertigt aus einer hochwertigen Aluminiumlegierung, garantiert er hervorragende Haltbarkeit und eine lange Lebensdauer.

Seine Leistung ist bemerkenswert: Er arbeitet mit einem Betriebsdruck von **0,15 bis 1,0 MPa**, unterstützt einen maximalen Betriebsdruck von **1,0 MPa** und bietet eine garantierte Widerstandsfähigkeit bis zu **1,5 MPa**. Er bietet eine hohe Betriebsgeschwindigkeit von bis zu **200 mm/s** (im Bereich von 50–200 mm/s). Seine Konstruktion ermöglicht eine **praktische 90°-Drehung**, wodurch das Anziehen schnell, einfach und mühelos gelingt.

Ideal für den Einsatz mit gefilterter Druckluft (Filter > 40 μm) im Temperaturbereich von **-20 °C bis 80 °C**, bietet es eine Hubtoleranz von **1,0** und eine Drehwinkeltoleranz von **±1,5°**. Die Anschlüsse sind vom Typ **M5x0,8**.

Für eine optimale und dauerhafte Nutzung: Nur innerhalb des vorgegebenen Hubs anziehen, niemals während der Drehung; sicherstellen, dass die Klemmfläche senkrecht zur Zylinderachse steht; die Leitungen vor der Installation gründlich reinigen; stets gefilterte Druckluft verwenden. Bei längerer Lagerung den Zylinder vor Rost schützen und die Anschlüsse abdecken.
