Produktinformationen

Beschreibung

Allgemeine Beschreibung

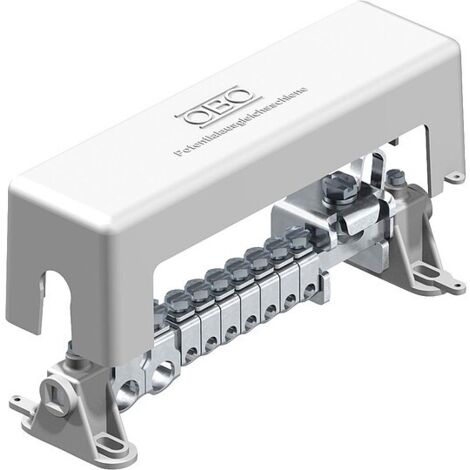

Die Potentialausgleichsschiene Typ 1801 ist eine hochwertige Lösung für den Potentialausgleich im Innenbereich. Sie ist gemäß VDE-Normen konzipiert und in der Farbe grau erhältlich. Diese Schiene ermöglicht den Anschluss von bis zu 7 ein- oder mehrdrähtigen Leitungen mit einem Querschnitt von bis zu 25 mm² oder feindrähtigen Leitungen bis 16 mm². Sie ist blitzstromtragfähig bis zu 100 kA (10/350) und eignet sich für den Einsatz nach DIN VDE 0100-410 / -540 sowie für den Blitzschutzpotentialausgleich nach DIN VDE 0185-305.

Technische daten

Bauform: Aufbau modular

Ausführung: mit Abdeckhaube

Halogenfrei: Nein

Länge: 217 mm

Isolator: Ja

Anzahl der Anschlüsse Rundleiter gesamt: 9

Anzahl der Anschlüsse Flachleiter bis 30 mm: 2

Anzahl der Anschlüsse Leitung bis 25 mm² starr: 7

Anzahl der Anschlüsse Leitung bis 95 mm² starr: 2

Werkstoff der Kontaktschiene: Messing

Oberfläche der Kontaktschiene: vernickelt

Werkstoff der Klemme: Stahl

Oberfläche der Klemme: galvanisch/elektrolytisch verzinkt

Kompatibilität und Zubehör

Anschlussmöglichkeiten: 2 x ein- oder mehrdrähtige Leitungen 25-95 mm² oder feindrähtige Leitungen bis 70 mm² (max. ø 13,5 mm)

1 x Flachleiter 30 x 3,5 mm

Installation

Vormontiert und anschlussfertig

Zugbügel mit Schraubensicherung gegen Selbstlockern (z.B. in Industrie und Ex-Bereichen gefordert)

Eigenschaften

Marke
OBO
Länge
21.7 cm
Material
Polystyrol
Farbe
Grau
ManoMano Art.-Nr
ME94668647

Potentialausgleichsschiene Typ 1801 - 7 x bis 25 mm²
