IBT Spannpratze Niederzug für Spannvorrichtung T Nut 16

~~86,25€~~

Verkauft von Contorion und 2 weiteren Händlern

Produktinformationen

Beschreibung

Allgemeine Beschreibung

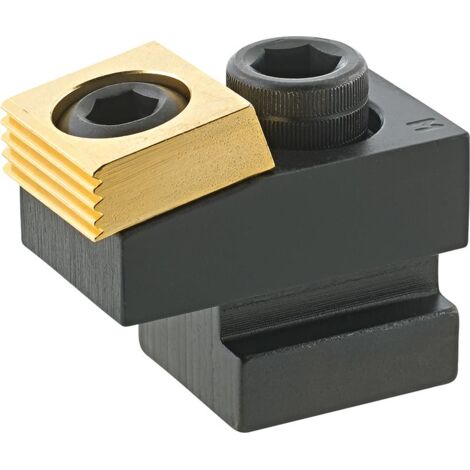

Niederzug-Spannpratze mit Exzenterschraube, ideal für die sichere Fixierung von Werkstücken. Die Spannpratze ist mit einem vergüteten T-Nutstein und einer gehärteten Klemmscheibe ausgestattet, die sich an die Winkellage des Werkstücks anpasst. Dies ermöglicht das Klemmen von nicht rechtwinkligen Werkstücken sowie das beschädigungsfreie Spannen bereits bearbeiteter Teile.

Technische daten

Nutenbreite: 16 mm

Maß A: 50 mm

Maß B: 28,4 mm

Maß C: 16 mm

Maß D: 25,5 mm

Maß E: 9,6 mm

Exzenterweg: 2 mm

Spannkraft: 18 kN

Installation

Die Klemmscheibe kann so gedreht werden, dass die glatte Seite für bereits bearbeitete Werkstücke verwendet wird, während die gezahnte Kante für das Spannen von Sägeteilen, Schmiedeteilen oder Gussteilen genutzt werden kann.

Anwendung

Die Spannpratze wird verwendet, um Werkstücke durch den Niederzugeffekt auf die Unterlage zu drücken, was eine stabile und sichere Fixierung gewährleistet.
