LCD 16X1 UNTENANSICHT TRANSFLEKTIV MIT HINTERGRUNDBELEUCHTUNG

Verkauft von The Retailer Network DE und 2 weiteren Händlern

Produktinformationen

Beschreibung

Allgemeine Beschreibung

Das LCD-Modul 16X1 ist ein transflektives Display mit Hintergrundbeleuchtung, das sich ideal für verschiedene Anwendungen in der Heim- und Industrieautomation eignet. Es bietet eine klare Anzeige mit einer Punktgröße von 0,55 x 0,75 mm und einer Zeichengröße von 3,07 x 6,56 mm. Der integrierte Controller (KS0066U oder gleichwertig) ermöglicht eine einfache Ansteuerung und Integration in bestehende Systeme.

Technische daten

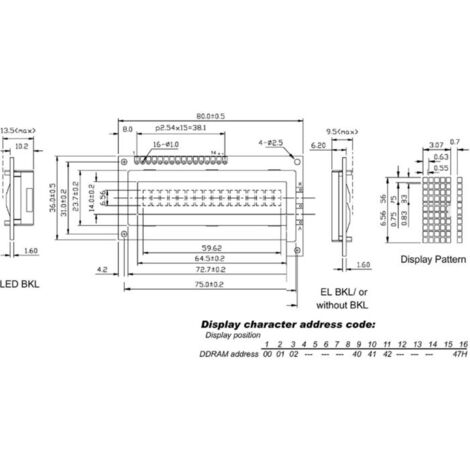

Modulabmessungen: 80,0 x 36,0 mm

Sichtbereich: 64,5 x 14,0 mm

Punktgröße: 0,55 x 0,75 mm

Zeichengröße: 3,07 x 6,56 mm

Stromversorgung (Vdd-Vss): -0,3 ~ 5,5 V

Eingangsspannung (Vi): -0,3 ~ Vdd

Eingangsspannung (Vdd): 4,7 ~ 5,5 V (bei +5 V) / 2,7 ~ 5,3 V (bei +3,3 V)

Versorgungsstrom (Idd): 1,3 mA typ. (bei Vdd = 5 V)

Empfohlene LCD-Steuerspannung (Vdd-V0): 4,3 ~ 4,7 V (bei 25°)

LED-Durchlassspannung (Vf): 4,2 V typ. (bei 25 °C)

LED-Durchlassstrom (If): 110 mA (bei 25 °C)

Kompatibilität und Zubehör

Pin-Anschlussbelegung: GND 1 (Vss), +5V 2 (Vdd), Kontrasteinstellung 3 (V0), H/L Registerauswahlsignal 4 (RS), H/L Lese-/Schreibsignal 5 (R/W), H/L Aktivierungssignal 6 (E), H/L Datenbusleitungen 7 ~ 14 (DB0 ~ DB7), +4,2V für BKL 15 (A), Stromversorgung für BKL (0V) 16 (K)

Installation

Die Installation des LCD-Moduls erfolgt über die standardisierte Pinbelegung. Stellen Sie sicher, dass die Stromversorgung und die Signalleitungen korrekt angeschlossen sind, um eine ordnungsgemäße Funktion zu gewährleisten.

Anwendung

Das LCD-Modul eignet sich für eine Vielzahl von Anwendungen, darunter:

Heimautomatisierung

Industrielle Steuerungen

Prototypenentwicklung

DIY-Projekte

Eigenschaften

Marke
VELLEMAN
Breite
8 cm
Höhe
1 cm
Gewicht
40 g
Leistung
35 W
