Produktinformationen

Beschreibung

Allgemeine Beschreibung

Das geprüfte Kupfer-Presssystem ermöglicht eine schnelle, sichere und einfache Installation von Kupferrohren. Es ist DVGW-zertifiziert und somit für die Installation von Trinkwasserleitungen zugelassen. Das System ist für die professionelle Verbindung von Kupferrohren konzipiert und deckt nahezu alle Anforderungen in haustechnischen und industriellen Anlagen ab. Pressfittings bestehen aus hochreinem Kupfer (Cu-DHP) und Bronze, ausgestattet mit einem Hochleistungsdichtring aus EPDM, geeignet für Trinkwasser und die Verwendung mit V- & M-Pressbacken.

Technische daten

Betriebsdruck: 16 bar

Betriebstemperatur: 110°C

Material: Kupfer (Cu-DHP), Bronze

O-Ring: EPDM gemäß EN 681-1

Kompatible Kupferrohre: nach EN 1057, mit Gütezeichen RAL und DVGW (15 bis 35 mm und 12 bis 22 mm)

Installation

Das Kupferrohr rechtwinklig mit einem handelsüblichen Rohrabschneider ablängen.

Grate und Späne entfernen.

Den korrekten Sitz des O-Rings überprüfen und das Rohr bis zum Anschlag in den Fitting einschieben.

Die Einstecktiefe auf dem Rohr markieren und den Pressvorgang mit geeignetem Werkzeug auslösen.

Anwendung

Trinkwasser kalt und warm

Heizung

Druckluftanlagen

Nicht zugelassen für die Gasinstallation

Weitere Informationen

Das System ist ungepresst undicht dank eines innovativen Sicherheitssystems.

Hohe hydraulische und mechanische Festigkeit (V-Kontur mit Rohreinführungsschiene).

Edles Material (Kupfer), bakteriostatisch.

Die technischen Regeln der Trinkwasserinstallation gemäß UNI EN 806:2008 und UNI 9182:2010 sind zu beachten.

Eigenschaften

Länge
2.2 cm
Druck
16 bar
Material
Kupfer
Farbe
Versilbert
Form
Rechteckig

Wie wählen Sie die Verbindungsstücke Ihrer Sanitärinstallation?

Ein Verbindungsstück zum Schweißen oder mit Klemmring (Bikonanschlüsse); für eine Kupferinstallation gibt es viele Möglichkeiten. Zum Schrauben für ein Rohrnetz aus Polythylen; Pressverbindungsstück oder Kupplungszapfen für eine VPE-Installation oder Klebeverbindung für PVC: wir geben Ihnen hilfreiche Tipps!

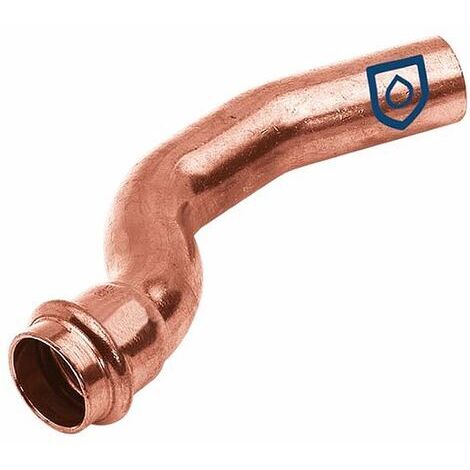

Press-Überbogen - 22 mm - Innen x Außen - für Kupferrohre - DVGW-zertifiziert - für V- & M-Kontur
