PWM-Treibermodul, Lüfterdrehzahlreglermodul, 12 V DC, 4-adrig für PC

Eigenschaften:

1. Genaue Temperatureinstellung und präzise Steuerung
2. Der Controller steuert nur die Geschwindigkeit des standardmäßigen Gehäuselüfters mit vier Drähten und des CPU-Lüfters für Intel
3. Es integriert manuelle Geschwindigkeitsregelung und automatische Temperaturregelung und Geschwindigkeitsregelungsfunktion
4. Wenn der entsprechende Lüfter mit offenem Kanal ausfällt, alarmiert der Controller mit Ton und Licht (funktioniert mit Summen). Der Alarm wird automatisch aufgehoben, wenn der Lüfter wieder gedreht wird
5. Wenn die Temperatur niedriger als die beschleunigte Temperatur ist, dann Ausgabe bei der minimalen Rotationsgeschwindigkeit; Wenn es die volle Temperatur überschreitet, dann immer mit voller Geschwindigkeit ausgeben

Spezifikation:

Hinweis:
Bitte beachten Sie, dass es sich bei dem Controller um einen Vierdraht-PWM-Lüftercontroller handelt, der vier standardisierte Protokolle in Reihe für Intels Vierdrahtlüfter steuern kann (alle vier Leitungen des Gehäuses und des CPU-Lüfters sind erfüllt, ein Server mit mehr als 97 % können Fangewalt kontrollieren. Der Zwei- oder Dreileiter-Lüfter kann nicht gesteuert werden, Sie können den Lüfter nicht vollständig ausschalten!
BF1, BF2 (Nr. 4,5) entsprechen dem Stoppalarmfunktionsschalter FAN1, FAN2. Wenn die entsprechende Öffnung erfolgt, ertönt im Controller ein Ton (mit Summer erforderlich) und ein Lichtalarm. Die Lüfter werden nach dem Löschen des Alarms automatisch wiederhergestellt und gedreht. Wenn BF1 und BF2 offen (EIN) sind und FAN1 und FAN2 einen oder zwei Stopps haben, gibt der Controller einen Alarm aus.
Nicht für: Delta FFR0612VHE, FFR0612DHE, Abmessungen 6038, nicht standardmäßiger Anti-Timing-Lüfter (umgekehrte Geschwindigkeitseinstellung)
Eigenschaften:
Genaue Temperatureinstellung und präzise Steuerung.
Der Controller steuert nur die Geschwindigkeit des standardmäßigen Vierdraht-Gehäuselüfters und des CPU-Lüfters für Intel.
Es integriert eine manuelle Geschwindigkeitsregelung sowie eine automatische Temperaturregelung und Geschwindigkeitsregelung.
Wenn der entsprechende Lüfter mit offenem Kanal ausfällt, gibt der Controller einen Alarm mit Ton und Licht aus (funktioniert mit Summton), der Alarm wird automatisch ausgeschaltet, wenn der Lüfter wiederhergestellt wird.
Wenn die Temperatur niedriger als die beschleunigte Temperatur ist, erfolgt die Ausgabe mit der minimalen Drehzahl. Wenn die volle Temperatur überschritten wird, erfolgt die Ausgabe immer mit voller Geschwindigkeit.
Spezifikation:
Platinengröße: Ca. 5,3*4,5 cm/2*1,7 Zoll
Position des Positionierungslochs: 44*37 mm/1,7*1,5 Zoll
Durchmesser des Positionierungslochs: 3 mm
Betriebsspannung: DC12V
Belastbarkeit des Schaltkreises: Maximaler Strom pro Ausgang 4A, die Busströme steigen um 9A
Ausgangsbereich:
Der erste Kanal: 20 %–100 % oder 40 %–100 % (TFL=EIN)
Der zweite Kanal: 10 %–100 %
Der dritte Kanal: 10 % -100 %
Hinweis: Der obige Bereich betrifft nur den PWM-Bereich, der tatsächliche Lüftersteuerungseffekt variiert je nach Lüfter.
Temperaturfühlerparameter: 50 K B=3950
Thermostattemperatur Zonenfehler: Im Allgemeinen 3–5 % (abhängig vom Temperaturfühler)
Stallalarm Mindestgeschwindigkeit: 700–800 U/min
Gewicht: Ca. 17 g / 0,6 Unzen
Beschreibung des Funktionseinstellungsschalters: (Jede Änderung der Einstellung muss zum Starten neu gestartet werden, bevor sie wirksam wird)
TFL (Nr. 1): PWM-Kanal mit der niedrigsten Temperatureinstellung. Wenn eingeschaltet, wird der Die niedrigste PWM von FAN1 beträgt 40 %; im ausgeschalteten Zustand beträgt die minimale PWM von FAN1 20 %
TP1 und TP2 (Nr. 2 und 3): Die Temperaturzonen der Temperaturkanalsteuerung werden wie folgt interpretiert (müssen mit dem verwendeten Temperaturfühler übereinstimmen):
TP1 TP2 Beschleunigt Temperatur Volle Temperatur
AUS AUS 35℃ 45℃
EIN AUS 40℃ 55℃
AUS EIN 50℃ 70℃
EIN EIN 60℃ 90℃

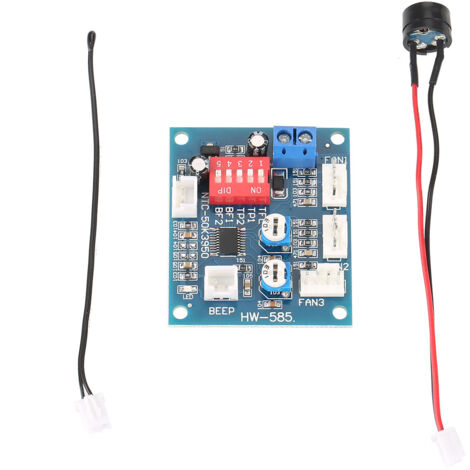

Paketliste:
1 x PWM-Lüftergeschwindigkeitsregler
1 x Buzzle
1 x Sonde
