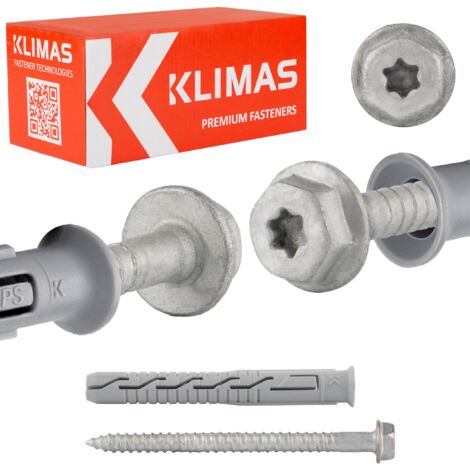

Rahmenexpansionsstopfen KPS-fast-08080K (50)

Rahmendübel8x80 mm, 50 Stück.

Besteht aus einer Polyamidhülse und einer verzinkten Stahlschraube mit Sechskantkopf, integrierter Unterlegscheibe und TX-Innensechskant.

Empfohlen zur Befestigung von Metallelementen und an Stellen, an denen eine größere Druckfläche benötigt wird und im Gegensatz zu Senkschrauben keine bündige Montage des Schraubenkopfes erforderlich ist.

Die wichtigsten Parameter

• Modell: KPS-fast-08080K
• Steckergröße: 8,0 x 80 mm
• Maximale nutzbare Länge: 10 mm
• Verpackung: 50 Stück
• Buchse: TX-30

Der Erweiterungsverbinder besteht aus:

• Hülse - Kunststoffelement
• Verbinder - Stahlschraube mit Senkkopf und Torx-30-Buchse

Originalprodukt der renommierten Firma klimasWkręt-Met ®

Funktionen und Vorteile

1.Rückplattenkopf mit TX-30/SW-10-Sockel

Der TX-Sockel gewährleistet eine optimale Drehmomentübertragung, während der SW-Sechskantkopf das Anziehen der Schraube mit der entsprechenden Kraft (z. B. mit einem Drehmomentschlüssel) ermöglicht.

2.Gewindereduzierung

Präzises Einschrauben. Erhöhte Spreizkraft in der zweiten Spreizzone.

3. Korrosionsschutz – Zinklamellen

Zinklamellen sind doppelt so korrosionsbeständig wie verzinktes Zink. Das Labor Klimas Wkręt-met bestätigte die hervorragende Qualität der Beschichtung durch Tests in einer Salzsprühkammer (240 Stunden für Zinkflocken im Vergleich zu 120 Stunden für verzinktes Zink).

4. Polyamid-Manschette

Bessere physikalisch-chemische Eigenschaften als Polypropylen oder Polyethylen.

5. Feuerbeständigkeit

Für die Montage von Fassadensystemen weist der Verbinder eine ausreichende Feuerbeständigkeit von mindestens 90 Minuten (R90) auf. wenn die Bemessungslast pro Verbinder NR<0,8 kN (ohne permanente zentrische Last) beträgt.

Untergründe und Anwendungsbeispiele

A. Beton

B. Vollkeramikziegel, Silikat

C. Keramikblock,

D. Hohlblockstein,

E. Autoklavierter Porenbeton

1. Montage von hinterlüfteten Fassaden

2. Montage von Klimaanlagen

3. Montage in Warmmontagetechnik

4. Montage von Gebäudeinstallationselementen

5. Montage in Warmmontagetechnik

6. Befestigung von Bauteilen

Dies sind nur Anwendungsbeispiele.

Rahmenstecker mit Sechskantschraube, integrierter Unterlegscheibe und TX-Buchse, empfohlen zur Befestigung von Metallelementen.

Der Dübel besteht aus:

• Kunststoffelement – Hülse
• Verbinder – Stahlschraube

Die Vormontage der Verbinder bedeutet:

• Einfachere und schnellere Montage
• Gebrauchsfertige Produkte ohne Montageaufwand
• Keine Fehler bei der Auswahl der Hülse für die Schraube

Produktspezifikation

Stopfen

• [Dk] Stopfendurchmesser: Ø 8,0 mm
• [Lk] Stopfenlänge: 80mm
• [Tfix] Max. nutzbare Länge: 10/30 mm
• [Heff] Verankerungstiefe: 50/70 mm
• Stopfenmaterial: Polyamid (Nylon)
• Menge pro Packung: 50

Schraube

• [Dw] Schraubendurchmesser: Ø 6,0 mm
• [Lw] Schraubenlänge: 85mm
• Sockeltyp: SW-10 und TX-30 Schraubenmaterial: verzinkter Stahl. Verpackungseinheit: 50 Stück. src="https://upload.cdn.baselinker.com/products/10044/ac18139039f686b378535bbffd67c812.jpg" />

Zertifikat

Europäische Technische Zulassung ETA 12/0272

Die von uns angebotenen Schrauben zeichnen sich durch höchste Qualität aus und können bedenkenlos im Bauwesen eingesetzt werden. Wir setzen alles daran, dass die an unsere Kunden gelieferten Produkte sicher und für die jeweiligen Aufgaben geeignet sind.

Die Montageanleitung

• Vor der Montage das Substrat, in dem das Befestigungsmittel installiert werden soll, ermitteln und die vom Befestigungsmittel übertragenen Lasten mit den im Produktdatenblatt oder der Europäischen Technischen Bewertung angegebenen Tragfähigkeiten vergleichen.
• Die geeignete Länge des Befestigungsmittels sollte so gewählt werden, dass sich die Dehnungszone im Wandbaumaterial befindet (die Dicke des befestigten Elements entspricht der maximal nutzbaren Länge des Befestigungsmittels).
• Die Bohrlochtiefe sollte mindestens 10 mm größer sein als die Verankerungstiefe des Befestigungsmittels – dies ermöglicht das korrekte Einsetzen der Hülse in das Bohrloch und verhindert das Problem der Schraube. Lockerung.
• Die Verwendung eines Schlagbohrers wird beim Bohren in Lochziegel, Keramikblöcke und Porenbeton nicht empfohlen, da dies die Wände beschädigt und keinen sicheren Halt gewährleistet.
• Der Durchmesser der Bohrlöcher sollte dem Durchmesser der verwendeten Dübel entsprechen.
• Das Bohrloch sollte gereinigt werden, mindestens durch zweimaliges Umdrehen des Bohrers, um den Bohrstaub zu entfernen. Bei senkrecht nach unten gebohrten Löchern muss tiefer gebohrt oder der angesammelte Bohrstaub ausgeblasen werden.
• Der Dübel wird in das Bohrloch eingesetzt und die Schraube eingeschraubt, bis sie vollständig in der Hülse sitzt.
• Übermäßiges Eindrehen der Schraube kann zu deren Lockerung führen, was nicht von der Herstellergarantie abgedeckt ist.
• Die Installation sollte bei einer Temperatur zwischen -20 °C und +40 °C (bezogen auf die Untergrundtemperatur) erfolgen.

Climas Schrauben – die häufigste Wahl von Profis

*Messbecher ist nicht enthalten.
