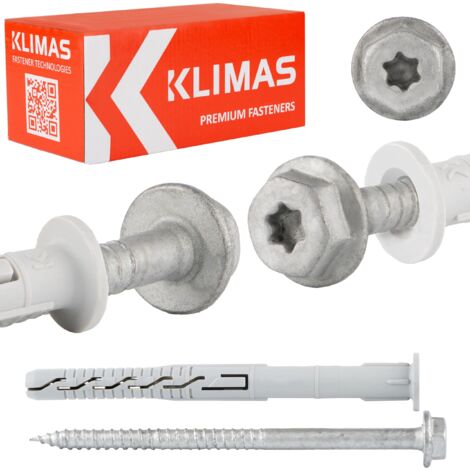

Rahmendehnschrauben KPR-FAST-10200K

Rahmendübel mit Kragen 10,0 x 200 mm, 25 Stück

Bestehen aus einer Polyamidhülse und einer verzinkten Stahlschraube mit Sechskantkopf, integrierter Unterlegscheibe und TX-Innensechskant.

Untersenkkopfdübel werden häufig zur Befestigung von Metallelementen und überall dort eingesetzt, wo eine größere Auflagefläche benötigt wird und im Gegensatz zu Senkkopfschrauben keine bündige Montage des Schraubenkopfes erforderlich ist.

Wichtigste Parameter

• Modell: KPR-FAST-10200K
• Steckergröße: 10,0 x 200 mm
• Maximal nutzbare Länge: 130 mm
• Verpackung: 25 Stück.
• Buchse: SW-13 und TX-40

Der Erweiterungsverbinder besteht aus:

• Hülse - Kunststoffelement
• Verbinder - Stahlschraube mit konischem Kopf und Torx 40-Buchse

Originalprodukt eines renommierten Unternehmens KLIMAS Wkręt-Met ®

Merkmale und Vorteile

1. Unterlegkopf mit TX-40/SW-13-Aufnahme

Die TX-Aufnahme garantiert optimale Drehmomentübertragung, während der SW-Sechskantkopf das Anziehen der Schraube mit der entsprechenden Kraft ermöglicht (z. B. mit einem Drehmomentschlüssel).

2.   Gewindereduzierung

Präzises Einschrauben. Erhöhte Spreizkraft in der zweiten Spreizzone.

3. Korrosionsschutz – Zinklamellen

Zinklamellen sind doppelt so korrosionsbeständig wie galvanische Verzinkung. Das Labor Klimas Wkręt-met bestätigte die hervorragende Qualität der Beschichtung durch Tests in einer Salzsprühkammer (240 Stunden für Zinklamellen im Vergleich zu 120 Stunden für galvanische Verzinkung).

4. Polyamidhülse

Bessere physikalisch-chemische Eigenschaften als Polypropylen oder Polyethylen.

5. Feuerbeständigkeit

Für die Montage von Fassadensystemen weist der Verbinder eine ausreichende Feuerbeständigkeit von mindestens 90 Minuten (R90) auf. Wenn die Auslegungslast pro Verbinder NR <0,8kN (bez trwałego obciążenia centrycznego)

Untergründe und Anwendungsbeispiele

A. Beton

B. Vollkeramikziegel, Silikat

C. Keramikblock,

D. Hohlblockstein aus Silikat,

E. Autoklavierter Porenbeton

1. Montage von hinterlüfteten Fassaden

2. Montage von Klimaanlagen

3. Montage in Warmmontagetechnik

4. Montage von Gebäudeinstallationselementen

5. Montage in Warmmontagetechnik

6. Befestigungselemente für Gebäudeinstallationen

Rahmenstopfen mit Sechskantschraube mit integrierter Unterlegscheibe und TX-Buchse, empfohlen zur Befestigung von Metallelementen.

Der Dehnverbinder besteht aus:

• Kunststoffelement - Hülse
• Verbinder - Stahlschraube

Die Vormontage der Verbinder bedeutet:

• einfachere und schnellere Montage
• gebrauchsfertige Produkte ohne Montageaufwand
• keine Fehler bei der Auswahl der Hülse für die Schraube

Produktspezifikation

Dübel

• [Dk] Steckerdurchmesser: Ø   10,0 mm
• [Lk] Steckerlänge: 200 mm
• [Tfix] Max. Nutzbare Länge: 130 mm [Heff] Verankerungstiefe: 70 mm Dübelmaterial: Polyamid (Nylon) Verpackungseinheit: 25 Schraube [Dw] [Lw] Schraubenlänge:
• 205 mm
• Sockeltyp: SW-13 und TX-40
• Schraubenmaterial: verzinkter Stahl

Verpackungseinheit:

• 25 Zertifikat   Europäische Technische Zulassung
• ETA 12/0272 Die von uns angebotenen Schrauben zeichnen sich durch höchste Qualität aus und können sicher im Bauwesen eingesetzt werden. Wir setzen alles daran, dass die an unsere Kunden gelieferten Produkte sicher und für die jeweiligen Aufgaben geeignet sind.
• Produktvideo https://youtu.be/ygTRIj0Ocgw
• (Link kopieren und in Ihren Browser einfügen) Montageanleitung
• Vor der Montage den Untergrund, in dem das Befestigungsmittel angebracht werden soll, ermitteln und die vom Befestigungsmittel übertragenen Lasten mit den im Produktdatenblatt oder der Europäischen Technischen Bewertung angegebenen Tragfähigkeiten vergleichen. Wählen Sie die passende Länge des Befestigungsmittels so, dass sich die Dehnungszone im Wandbauteil befindet (die Dicke des befestigten Elements entspricht der maximal nutzbaren Länge des Befestigungsmittels). Die Bohrtiefe sollte mindestens 10 mm größer sein als die Verankerungstiefe des Befestigungsmittels. Dadurch wird ein korrekter Sitz der Hülse im Bohrloch gewährleistet und das Überdrehen der Schrauben verhindert. Das Bohren in perforierten Ziegeln, Keramiksteinen und Porenbeton mit Schlagbohrmaschinen wird nicht empfohlen, da dies die Wände beschädigt und keinen sicheren Sitz des Befestigungsmittels gewährleistet. Der Durchmesser der Bohrlöcher sollte dem Durchmesser der verwendeten Dübel entsprechen. Das Bohrloch sollte gereinigt werden, mindestens durch zweimaliges Durchbohren, um die Bohrspäne zu entfernen. Bei senkrecht nach unten gebohrten Löchern muss tiefer gebohrt oder angesammelte Bohrspäne ausgeblasen werden.

Ein Dübel wird in das vorgebohrte Loch eingesetzt und die Schraube so weit eingeschraubt, bis sie vollständig in der Hülse sitzt.

Durch zu starkes Eindrehen der Schraube kann diese beschädigt werden. Dies ist nicht von der Herstellergarantie abgedeckt. Die Installation sollte bei Temperaturen zwischen -20 °C und +40 °C (bezogen auf die Untergrundtemperatur) erfolgen.

KLIMAS-Schrauben – die erste Wahl für Profis. *Das Maßband ist nicht im Lieferumfang enthalten (es dient lediglich der besseren Darstellung der Schrauben).
