Allgemeine Beschreibung

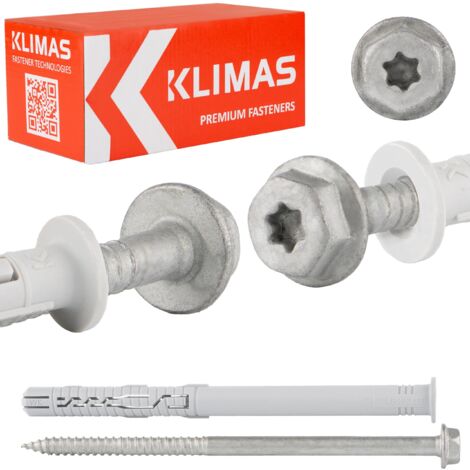

Der Rahmenspreizdübel KPR-FAST-12080K ist ein hochwertiges Befestigungselement, das aus einer Polyamidhülse und einer verzinkten Stahlschraube mit Sechskantkopf und integrierter Unterlegscheibe besteht. Er eignet sich besonders zur Befestigung von Metallelementen und an Stellen, wo eine größere Druckfläche erforderlich ist. Die Schraube hat eine TX-Aufnahme, die eine optimale Drehmomentübertragung gewährleistet.Technische daten
- Modell: KPR-FAST-12080K
- Steckergröße: 12,0 x 80 mm
- Maximal nutzbare Länge: 10 mm
- Verankerungstiefe: 70 mm
- Dübelmaterial: Polyamid (Nylon)
- Schraubendurchmesser: Ø 8,0 mm
- Schraubenlänge: 85 mm
- Anzahl Stk. im Paket: 25
- Steckschlüsseltyp: SW-13 und TX-40
- Schraubenmaterial: verzinkter Stahl
Installation
Vor der Installation sollte der Untergrund identifiziert werden, in den der Verbinder eingebaut wird. Die Bohrlochtiefe sollte mindestens 10 mm größer sein als die Verankerungstiefe des Verbinders, um eine sichere Platzierung zu gewährleisten. Der Durchmesser der Bohrlöcher sollte dem Durchmesser der verwendeten Dübel entsprechen. Nach dem Bohren wird der Dübel eingesetzt und die Schraube so weit eingedreht, bis sie vollständig in der Hülse sitzt.Anwendung
Der Rahmendübel eignet sich für verschiedene Anwendungen, darunter:- Befestigung von Klimaanlagen
- Befestigungen in Warmmontagetechnik
- Befestigung von Gebäudeinstallationselementen
- Montage von hinterlüfteten Fassaden
Weitere Informationen
- Europäische Technische Zulassung: ETA 12/0272
- Die Verwendung eines Schlagbohrers wird beim Bohren in Lochziegel, Keramikblöcke und Porenbeton nicht empfohlen.
- Die Installation sollte bei einer Temperatur im Bereich von -20 °C bis +40 °C erfolgen.
