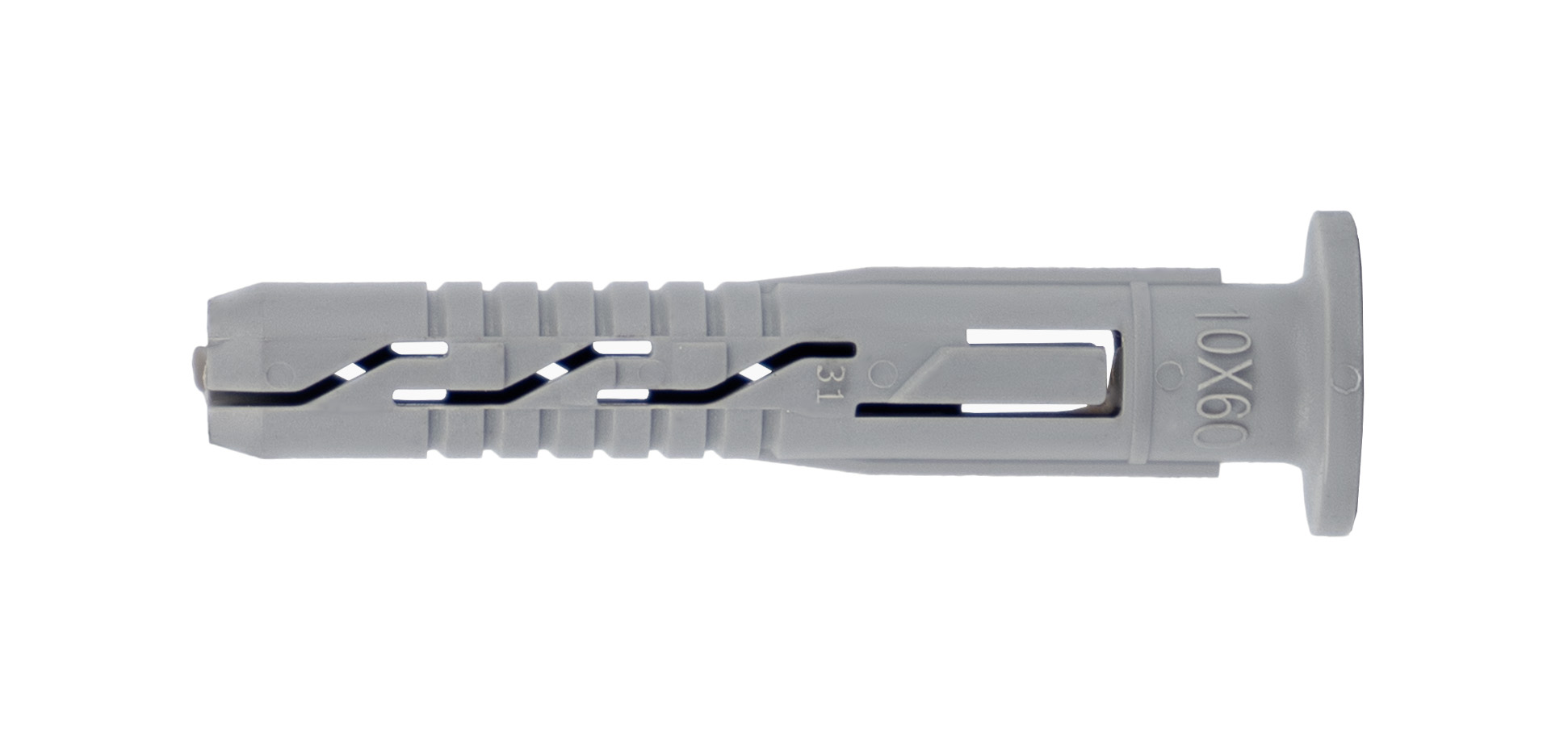

Rahmenexpansionsstopfen KPR-fast-10060K (50)

Korrosionsschutz – Zinklamellen

Zinklamellen sind doppelt so korrosionsbeständig wie verzinktes Zink. Das Labor Klimas Wkręt-met bestätigte die hervorragende Qualität der Beschichtung durch Tests in einer Salzsprühkammer (240 Stunden für Zinklamellen im Vergleich zu 120 Stunden für verzinktes Zink).

4.Polyamid-Manschette

Bessere physikalisch-chemische Eigenschaften als Polypropylen oder Polyethylen.

5. Feuerbeständigkeit

Für die Montage von Fassadensystemen weist der Verbinder eine ausreichende Feuerbeständigkeit von mindestens 90 Minuten (R90) auf. Wenn die Bemessungslast pro Verbinder NR<0,8 kN (ohne permanente zentrische Last)

Untergründe und Anwendungsbeispiele

A. Beton

B. Vollkeramikziegel, Silikat

C. Keramikblock,

D. Hohlblockstein,

E. Autoklavierter Porenbeton

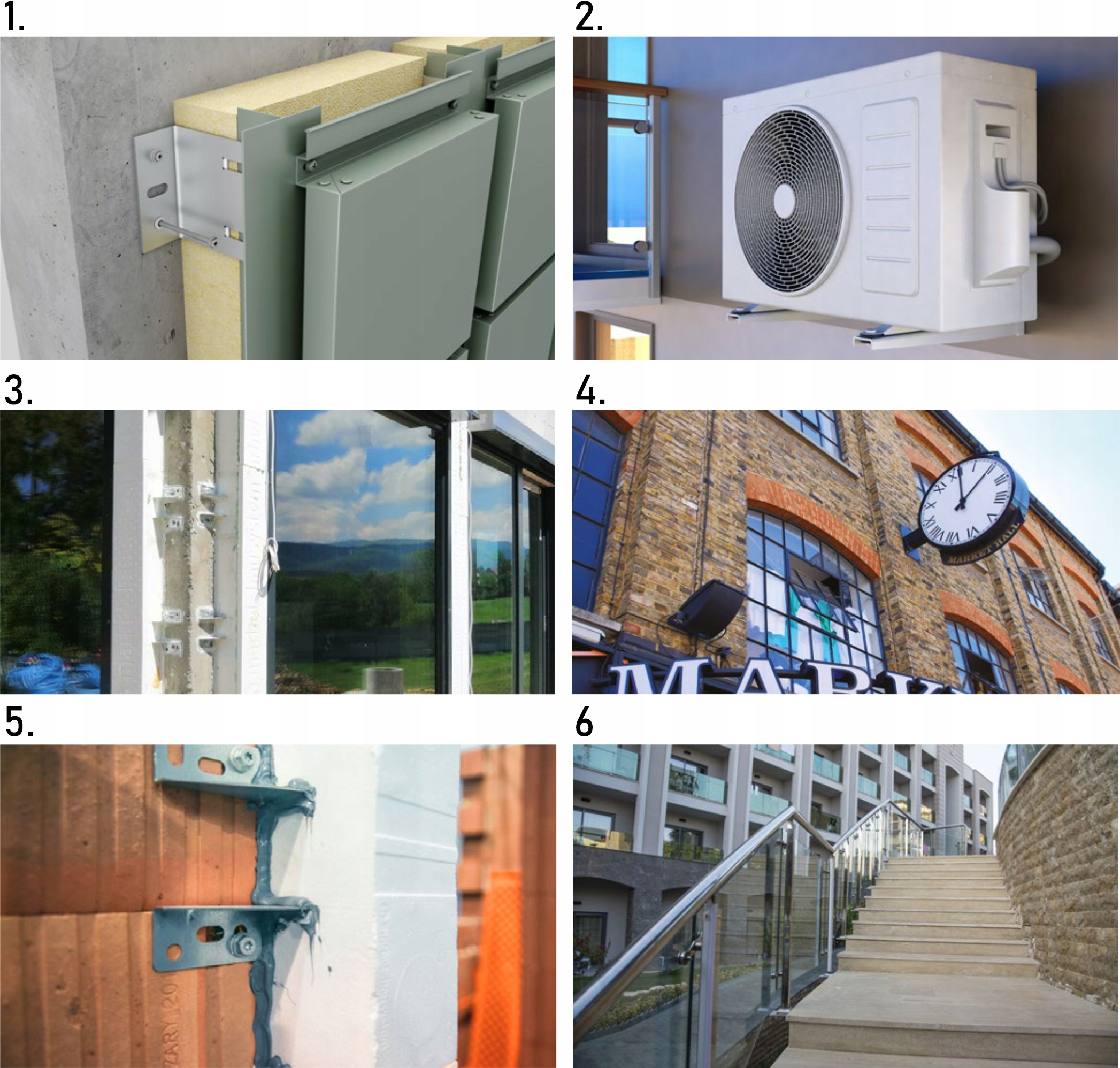

1. Montage von hinterlüfteten Fassaden

2. Montage von Klimaanlagen

3. Montage in Warmmontagetechnik

4. Montage von Gebäudeinstallationselementen

5. Montage in Warmmontagetechnik

6. Befestigung von Bauelementen

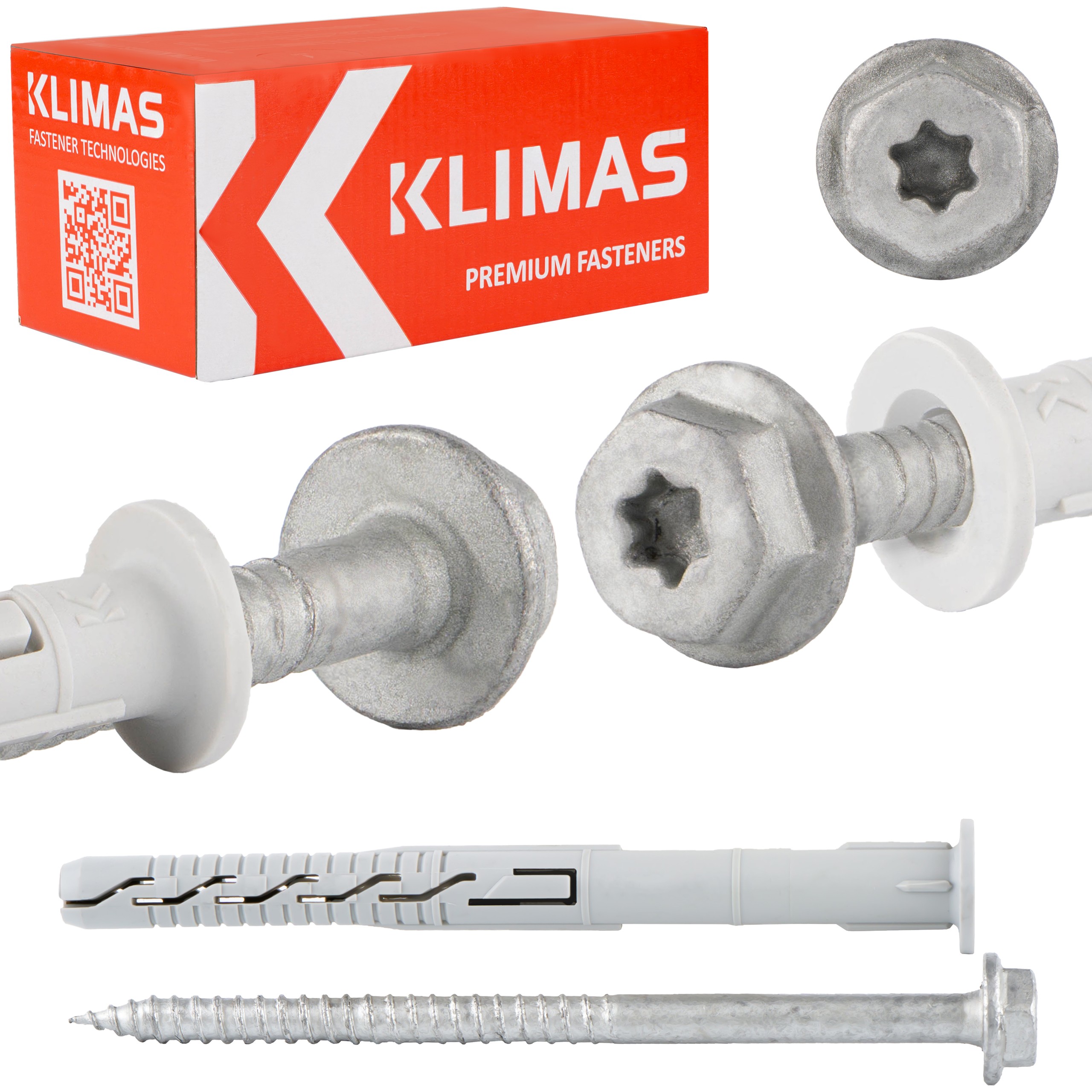

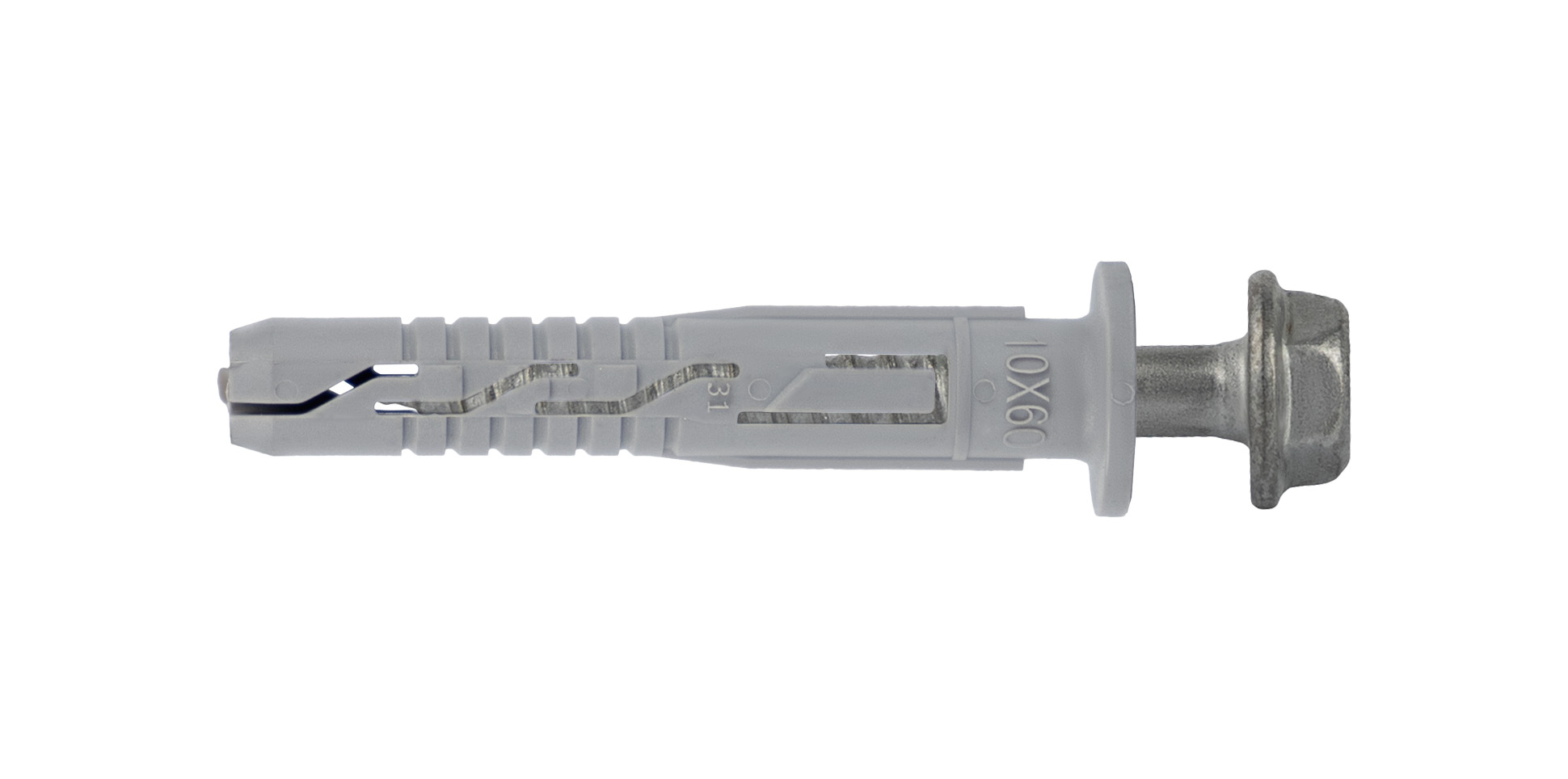

Rahmenstecker mit Sechskantschraube, integrierter Unterlegscheibe und TX-Buchse, empfohlen zur Befestigung von Metallelementen.

Der Dübel besteht aus:

• Kunststoffelement – ​​Hülse
• Verbinder – Stahlschraube

Die Vormontage der Verbinder bedeutet:

• Einfachere und schnellere Montage
• Gebrauchsfertige Produkte ohne Montageaufwand
• Keine Fehler bei der Auswahl der Hülse für die Schraube

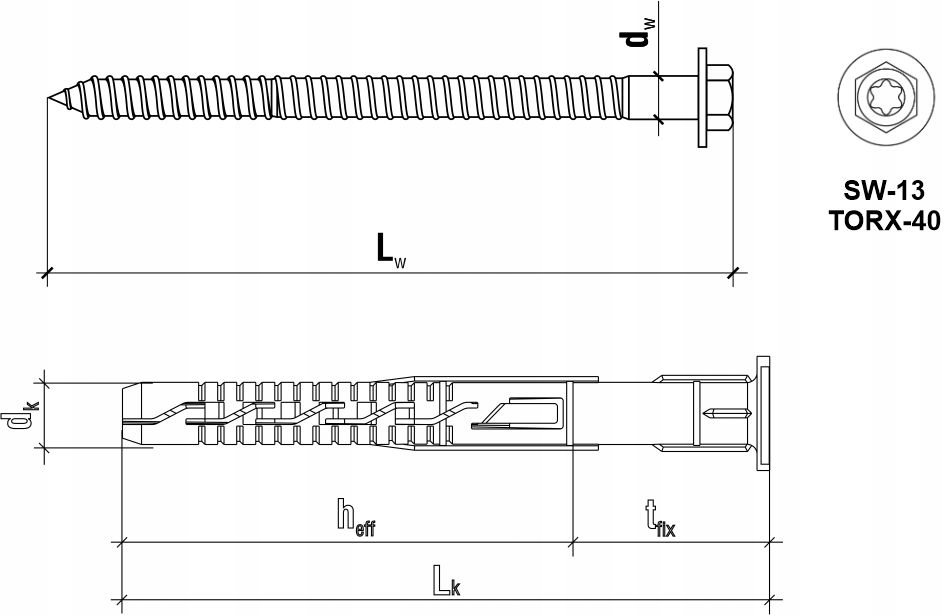

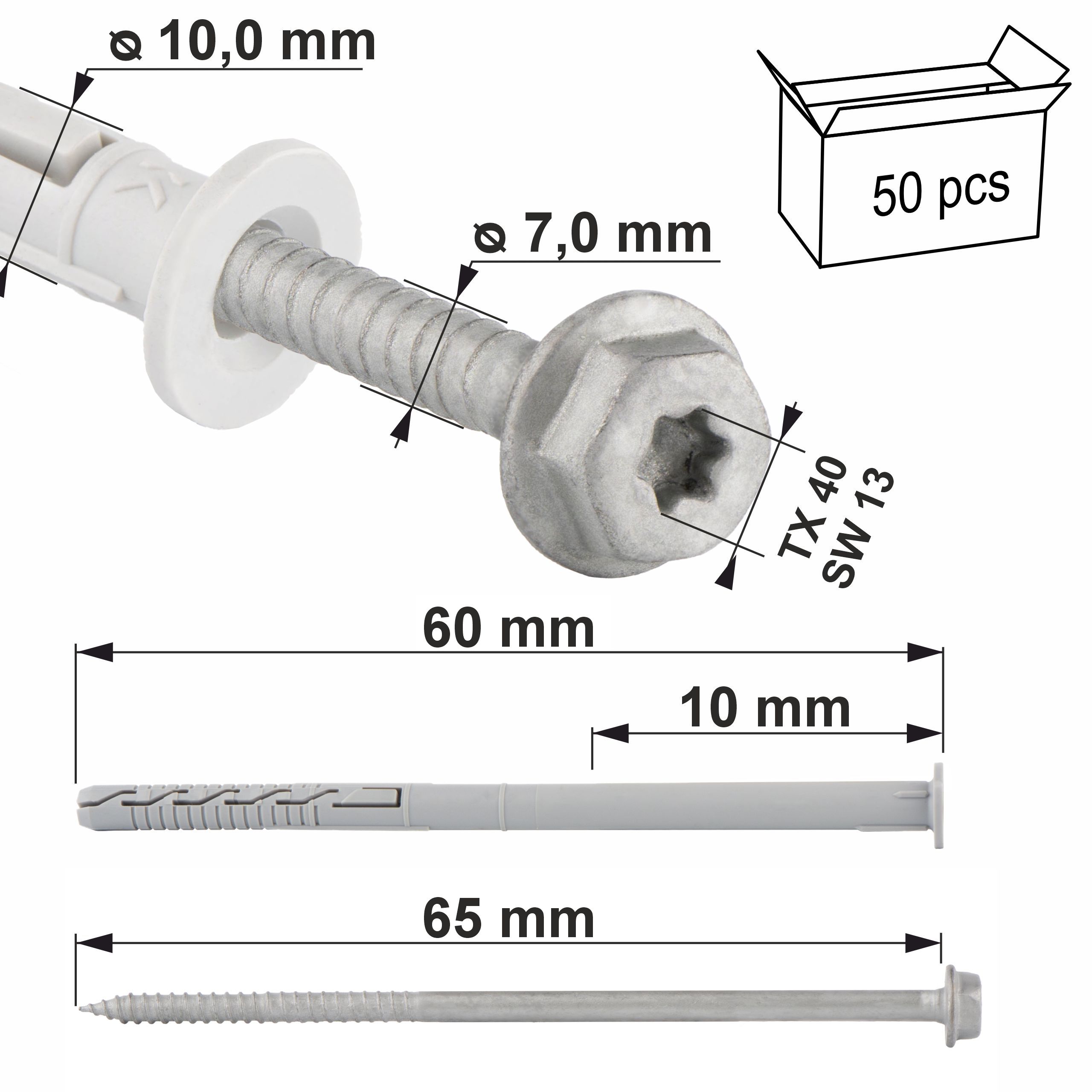

Produktspezifikation

Stecker

• [Dk] Steckerdurchmesser: Ø 10,0 mm
• [Lk] Steckerlänge: 60mm
• [Tfix] Max. Nutzbare Länge: 10 mm
• [Heff] Verankerungstiefe: 50 mm
• Dübelmaterial: Polyamid (Nylon)
• Anzahl Stück pro Packung: 50

Schraube

• [Dw] Schraubendurchmesser: Ø 7,0 mm
• [Lw] Länge Schraubendurchmesser: 65mm
• Sockeltyp: SW-13 und TX-40
• Schraubenmaterial: verzinkter Stahl
• Menge pro Packung: 50

Zertifikat

Europäische Technische Zulassung ETA 12/0272

Die von uns angebotenen Schrauben zeichnen sich durch höchste Qualität aus und können sicher im Bauwesen eingesetzt werden. Wir setzen alles daran, sicherzustellen, dass die an unsere Auftragnehmer gelieferten Produkte sicher und für die jeweiligen Aufgaben geeignet sind.

Video zur Produktpräsentation

https://youtu.be/ygTRIj0Ocgw

(Link kopieren und in den Browser einfügen)

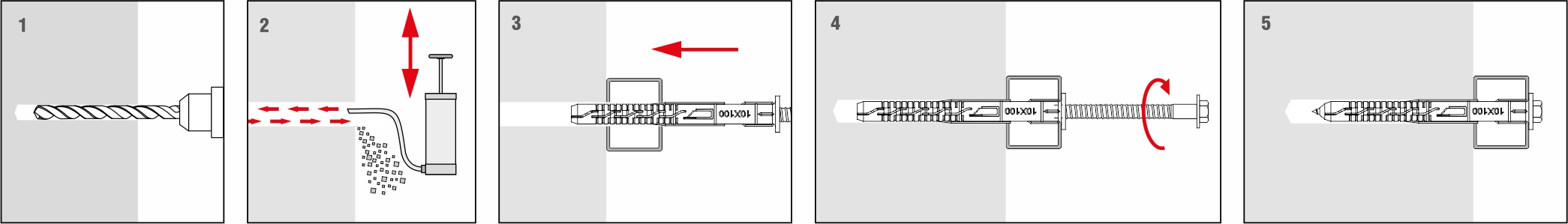

Die Montageanleitung

• Vor der Montage ist der Untergrund zu ermitteln, in dem das Befestigungsmittel angebracht werden soll. Vergleichen Sie die vom Befestigungsmittel übertragenen Lasten mit den im Produktdatenblatt oder in der Europäischen Technischen Bewertung angegebenen Tragfähigkeiten.
• Die geeignete Länge des Befestigungsmittels ist so zu wählen, dass sich die Dehnungszone im Wandbaumaterial befindet (die Dicke des befestigten Elements entspricht der maximal nutzbaren Länge des Befestigungsmittels). Das Bohrloch sollte mindestens 10 mm länger sein als die Verankerungstiefe des Verbinders. Dadurch wird ein korrekter Sitz der Hülse im Bohrloch gewährleistet und ein Lösen der Schrauben verhindert.
• Die Verwendung eines Schlagschraubers wird beim Bohren in Lochziegeln, Keramiksteinen und Porenbeton nicht empfohlen, da dies die Wände beschädigt und keinen sicheren Sitz des Verbinders gewährleistet.
• Der Durchmesser der Bohrlöcher sollte dem Durchmesser der verwendeten Dübel entsprechen.
• Das Bohrloch sollte gereinigt werden, beispielsweise durch zweimaliges Umdrehen des Bohrers, um den Bohrstaub zu entfernen. Senkrecht nach unten gebohrte Löcher erfordern tieferes Bohren oder das Ausblasen des angesammelten Bohrstaubs.
• Ein Dübel wird in das gebohrte Loch eingesetzt und die Schraube eingeschraubt, bis sie vollständig in der Hülse sitzt.
• Zu starkes Anziehen der Schraube kann zum Festschrauben führen, was nicht von der Herstellergarantie abgedeckt ist.
• Die Installation sollte bei einer Temperatur zwischen -20 °C und +40 °C (Oberflächentemperatur) erfolgen.

Klimas Schrauben – die erste Wahl von Profis

*Das Maßband ist nicht im Set enthalten (es dient nur der besseren Darstellung der Schrauben).
