Rahmenexpansionsstopfen KPR-fast-10100K (50)

Kaufen Sie für Ihr Unternehmen?

Verhandelte Preise exkl. MwSt. bis zu -20%

Zu einem Pro-Konto wechseln

Ähnliches Produkt geliefert von

Box 100 Arpon SPIT Dübel - Ø6 x 25 mm - Schraube 3/5 - 198160

7,10 €

Verkauft von shumee und 2 weiteren Händlern

Produktinformationen

Beschreibung

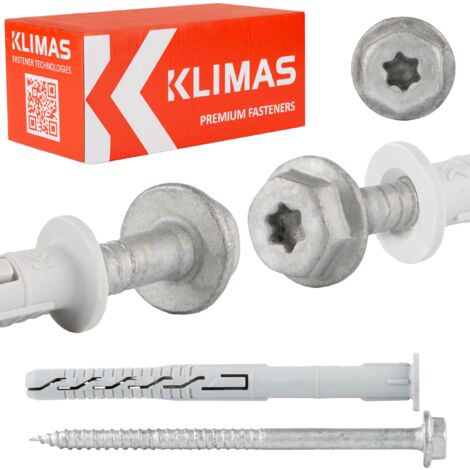

Rahmendübel mit Kragen10,0 x 100 mm, 50 Stück.

Besteht aus einer Polyamidhülse und einer verzinkten Stahlschraube mit Sechskantkopf, integrierter Unterlegscheibe und TX-Innensechskant.

Dübel mit Unterlegscheibe werden häufig zur Befestigung von Metallelementen und an Stellen verwendet, an denen eine größere Auflagefläche benötigt wird und im Gegensatz zu Senkkopfschrauben kein Versenken des Schraubenkopfes erforderlich ist.

Die wichtigsten Parameter

Modell: KPR-fast-10100K
Steckergröße: 10,0 x 100 mm
Maximale nutzbare Länge: 30 mm
Verpackung: 50 Stück
Buchse: SW-13 und TX-40

Der Erweiterungsverbinder besteht aus:

Hülse - Kunststoffelement
Anschluss - Stahlschraube mit Senkkopf und Torx 40-Sockel

Originalprodukt der renommierten Firma klimasWkręt-Met ®

Funktionen und Vorteile

1.Hülsenkopf mit TX-40/SW-13-Steckschlüssel

Der TX-Steckschlüssel garantiert eine optimale Drehmomentübertragung, während der SW-Sechskantkopf das Anziehen der Schraube mit der entsprechenden Kraft ermöglicht (z. B. mit einem Drehmomentschlüssel).

2. Gewindereduzierung

Präzises Einschrauben. Erhöhte Spreizkraft in der zweiten Spreizzone.

Korrosionsschutz – Zinklamellen
Zinklamellen sind doppelt so korrosionsbeständig wie verzinktes Zink. Das Labor Klimas Wkręt-met bestätigte die hervorragende Qualität der Beschichtung durch Tests in einer Salzsprühkammer (240 Stunden für Zinklamellen im Vergleich zu 120 Stunden für verzinktes Zink).
4.Polyamid-Manschette
Bessere physikalisch-chemische Eigenschaften als Polypropylen oder Polyethylen.
5. Feuerbeständigkeit
Für die Montage von Fassadensystemen weist der Verbinder eine ausreichende Feuerbeständigkeit von mindestens 90 Minuten (R90) auf. Wenn die Bemessungslast pro Verbinder NR<0,8 kN (ohne permanente zentrische Last)

Untergründe und Anwendungsbeispiele

A. Beton
B. Vollkeramikziegel, Silikat
C. Keramikblock,
D. Hohlblockstein,
E. Autoklavierter Porenbeton

1. Montage von hinterlüfteten Fassaden
2. Montage von Klimaanlagen
3. Montage in Warmmontagetechnik
4. Montage von Gebäudeinstallationselementen
5. Montage in Warmmontagetechnik
6. Befestigung von Bauelementen

Rahmenstecker mit Sechskantschraube, integrierter Unterlegscheibe und TX-Buchse, empfohlen zur Befestigung von Metallelementen.
Der Dübel besteht aus:
Kunststoffelement – Hülse
Verbinder – Stahlschraube
Die Vormontage der Verbinder bedeutet:
Einfachere und schnellere Montage
Gebrauchsfertige Produkte ohne Montageaufwand
Keine Fehler bei der Auswahl der Hülse für die Schraube

Produktspezifikationen

Stopfen
[Dk] Stopfendurchmesser: Ø 10,0 mm
[Lk] Stopfenlänge: 100 mm
[Tfix] Maximal nutzbare Länge: 30 mm
[Heff] Verankerungstiefe: 70 mm
Stopfenmaterial: Polyamid (Nylon)
Anzahl Stück pro Packung: 50
Schraube
[Dw] Schraubendurchmesser: Ø 7,0 mm
[Lw] Schraubenlänge: 105mm
Sockeltyp: SW-13 und TX-40 Schraubenmaterial: verzinkter Stahl. Verpackungseinheit: 50 Stück. src="https://upload.cdn.baselinker.com/products/10044/a07467eb39def8c393f8f0984251ccd8.jpg" />

Zertifikat
Europäische Technische Zulassung ETA 12/0272
Die von uns angebotenen Schrauben zeichnen sich durch höchste Qualität aus und können sicher im Bauwesen eingesetzt werden. Wir setzen alles daran, sicherzustellen, dass die an unsere Auftragnehmer gelieferten Produkte sicher und für die jeweiligen Aufgaben geeignet sind.

Video mit Produktvorstellung

https://youtu.be/ygTRIj0Ocgw
(Link kopieren und in den Browser einfügen)

Installationsmethode

Vor der Montage den Untergrund, in dem das Befestigungsmittel installiert werden soll, ermitteln und die vom Befestigungsmittel übertragenen Lasten mit den im Produktdatenblatt oder in der Europäischen Technischen Bewertung angegebenen Tragfähigkeiten vergleichen.
Die geeignete Länge des Befestigungsmittels sollte so gewählt werden, dass sich die Dehnungszone im Wandbaumaterial befindet (die Dicke des befestigten Elements entspricht der maximal nutzbaren Länge des Befestigungsmittels).
Bohrtiefe: Die Bohrtiefe sollte mindestens 10 mm größer sein als die Verankerungstiefe des Befestigungsmittels – dies gewährleistet einen korrekten Sitz der Hülse. Die Verwendung eines Schlagschraubers wird beim Bohren in Lochziegel, Keramikblöcke und Porenbeton nicht empfohlen, da dies die Wände beschädigt und keinen sicheren Sitz des Befestigungselements gewährleistet. Der Durchmesser der Bohrlöcher muss dem Durchmesser der verwendeten Dübel entsprechen. Das Bohrloch sollte gereinigt werden, mindestens durch zweimaliges Durchbohren, um den Bohrstaub zu entfernen. Bei senkrecht nach unten gebohrten Löchern muss tiefer gebohrt oder der angesammelte Bohrstaub ausgeblasen werden. Der Dübel wird in das Bohrloch eingesetzt und die Schraube eingeschraubt, bis sie vollständig im Dübel sitzt. Gewaltsames Eindrehen der Schraube kann zum Lösen führen, was nicht von der Garantie abgedeckt ist. Hersteller.
Die Installation sollte bei Temperaturen zwischen -20 °C und +40 °C (bezogen auf die Substrattemperatur) erfolgen.

Klimas Schrauben - die häufigste Wahl von Profis

*Das Maßband ist nicht im Set enthalten (es dient nur der besseren Darstellung der Schrauben).
