Allgemeine Beschreibung

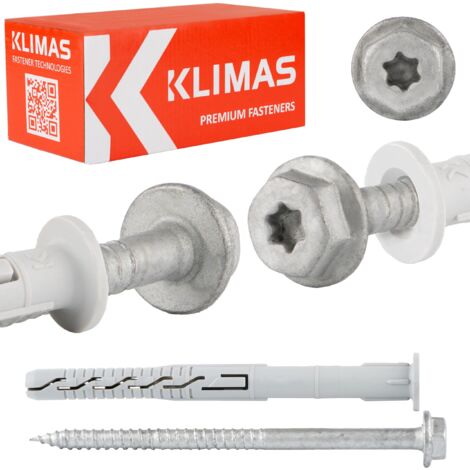

Der Rahmenspreizdübel KPR-FAST-10230K ist ein hochwertiges Befestigungselement, das aus einer Polyamidhülse und einer verzinkten Stahlschraube mit Sechskantkopf und integrierter Unterlegscheibe besteht. Er ist ideal für die Befestigung von Metallelementen und bietet eine größere Druckfläche, ohne dass ein bündiger Sitz des Schraubenkopfes erforderlich ist. Die Schraube hat eine TX-Aufnahme, die eine optimale Drehmomentübertragung gewährleistet.Technische daten
- Modell: KPR-FAST-10230K
- Steckergröße: 10,0 x 230 mm
- Maximal nutzbare Länge: 160 mm
- Verankerungstiefe: 70 mm
- Dübelmaterial: Polyamid (Nylon)
- Schraubenmaterial: verzinkter Stahl
- Schraubendurchmesser: Ø 7,0 mm
- Schraubenlänge: 235 mm
- Anzahl Stk. im Paket: 25
Kompatibilität und Zubehör
- Steckschlüsseltyp: SW-13 und TX-40
Installation
Vor der Installation sollte der Untergrund identifiziert werden, in den der Verbinder eingebaut wird. Die Bohrlochtiefe sollte mindestens 10 mm größer sein als die Verankerungstiefe des Verbinders, um eine sichere Platzierung zu gewährleisten. Der Durchmesser der Bohrlöcher sollte dem Durchmesser der verwendeten Dübel entsprechen. Das Bohrloch sollte gereinigt werden, um eine optimale Haftung zu gewährleisten.
Anwendung
Der Rahmendübel eignet sich hervorragend für die Befestigung von:
- Metallelementen
- Gebäudeinstallationselementen
- Fassadensystemen
- Warmmontagetechnik
Weitere Informationen
- Europäische Technische Zulassung: ETA 12/0272
- Die Verwendung eines Schlagbohrers wird beim Bohren in Lochziegel, Keramikblöcke und Porenbeton nicht empfohlen.
- Produktvideo: Link zum Video
