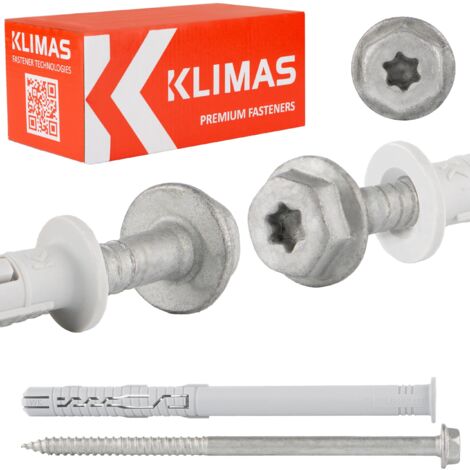

Rahmendehnschrauben KPR-fast-12120K (25)

Rahmendübel mit Kragen 12,0 x 120 mm, 25 Stück.

Besteht aus einer Polyamidhülse und einer verzinkten Stahlschraube mit Sechskantkopf, integrierter Unterlegscheibe und TX-Innensechskant.

Dübel mit Unterlegscheibe werden häufig zur Befestigung von Metallelementen und an Stellen verwendet, an denen eine größere Auflagefläche benötigt wird und im Gegensatz zu Senkkopfschrauben kein Versenken des Schraubenkopfes erforderlich ist.

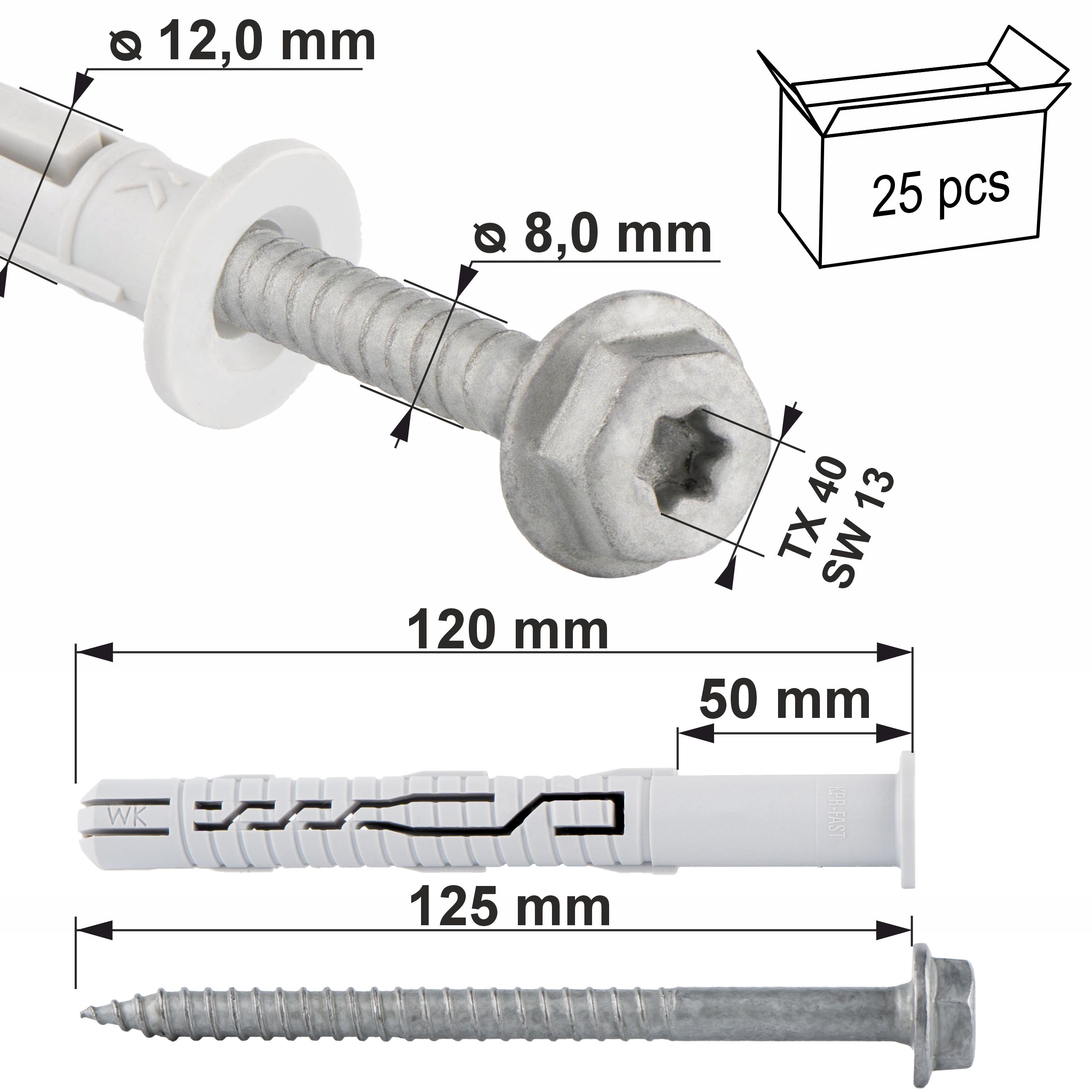

Die wichtigsten Parameter

• Modell: KPR-fast-12120K
• Steckergröße: 12,0 x 120 mm
• Maximale nutzbare Länge: 50 mm
• Verpackung: 25 Stück
• Buchse: SW-13 und TX-40

Der Erweiterungsstecker besteht aus:

• Hülse – Kunststoffelement
• Anschluss – Stahlschraube mit Senkkopf und Torx 40-Sockel

Originalprodukt der renommierten Firma klimasWkręt-Met ®

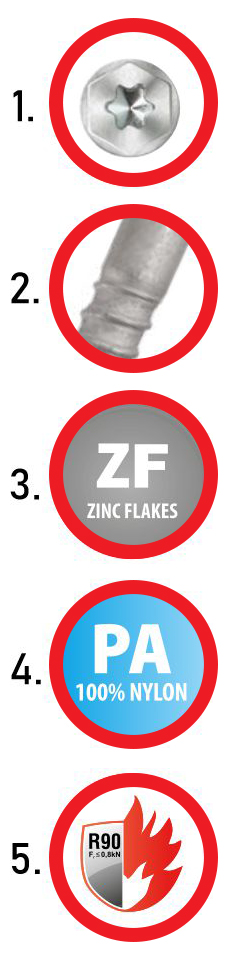

Funktionen und Vorteile

1.Rückplattenkopf mit TX-40/SW-13-Sockel

Der TX-Sockel gewährleistet eine optimale Drehmomentübertragung, während der SW-Sechskantkopf das Anziehen der Schraube mit der entsprechenden Kraft (z. B. mit einem Drehmomentschlüssel) ermöglicht.

2. Gewindereduzierung

Präzises Einschrauben. Erhöhte Spreizkraft in der zweiten Spreizzone.

3.

Korrosionsschutz – Zinklamellen

Zinklamellen sind doppelt so korrosionsbeständig wie verzinktes Zink. Das Labor Klimas Wkręt-met bestätigte die hervorragende Qualität der Beschichtung durch Tests in einer Salzsprühkammer (240 Stunden in der Salzsprühkammer für Zinklamellen im Vergleich zu 120 Stunden für verzinktes Zink).

4.Polyamid-Manschette

Bessere physikalisch-chemische Eigenschaften als Polypropylen oder Polyethylen.

5. Feuerbeständigkeit

Für die Montage von Fassadensystemen weist die Tragfähigkeit des Verbinders eine ausreichende Feuerbeständigkeit von mindestens 90 Minuten (R90) auf.

Wenn die Bemessungslast pro Verbinder NR<0,8 kN (ohne permanente zentrische Last)

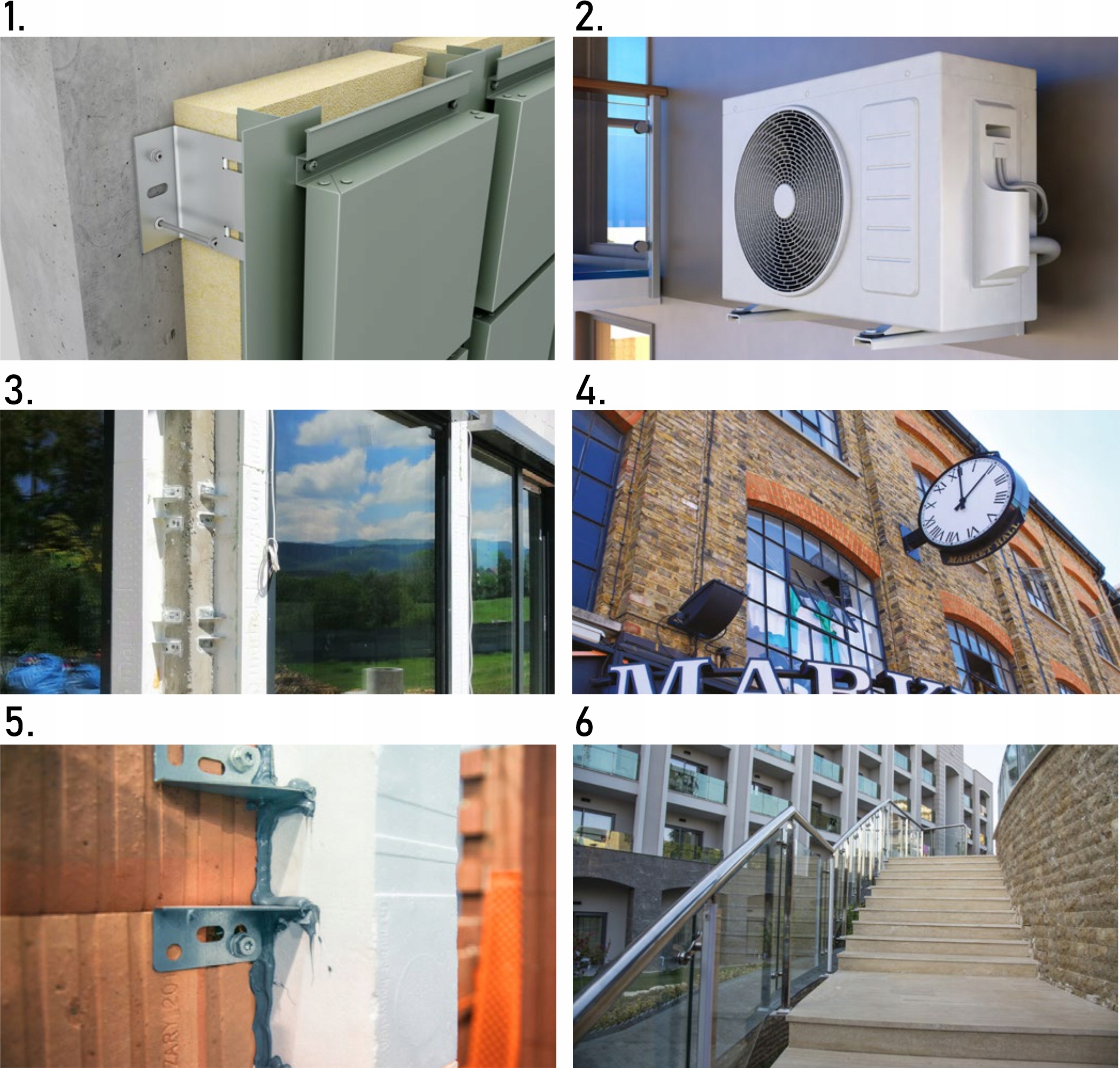

Untergründe und Anwendungsbeispiele

A. Beton

B. Vollkeramikziegel, Silikat

C. Keramikblock,

D. Hohlblockstein,

E. Autoklavierter Porenbeton

1. Montage von hinterlüfteten Fassaden

2. Montage von Klimaanlagen

3. Montage in Warmmontagetechnik

4. Montage von Gebäudeinstallationselementen

5. Montage in Warmmontagetechnik

6. Befestigung von Bauteilen

Rahmenstecker mit Sechskantschraube, integrierter Unterlegscheibe und TX-Buchse, empfohlen zur Befestigung von Metallelementen.

Der Dübel besteht aus:

• Kunststoffelement – Hülse
• Verbinder – Stahlschraube

Die Vormontage der Verbinder bedeutet:

• Einfachere und schnellere Montage
• Gebrauchsfertige Produkte ohne Montageaufwand
• Keine Fehler bei der Auswahl der Hülse für die Schraube

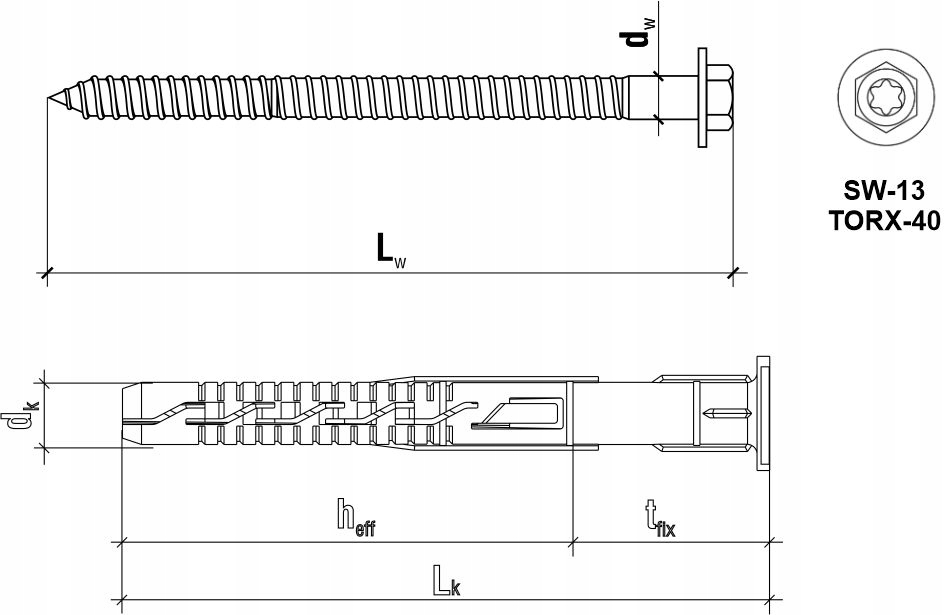

Produktspezifikation

Stecker

• [Dk] Steckerdurchmesser: Ø 12,0 mm
• [Lk] Steckerlänge: 120 mm
• [Tfix] Max. Nutzbare Länge: 50 mm
• [Heff] Verankerungstiefe: 70 mm
• Dübelmaterial: Polyamid (Nylon)
• Anzahl Stück pro Packung: 25

Schraube

• [Dw] Schraubendurchmesser: Ø 8,0 mm
• [Lw] Schraubenlänge: 125mm
• Sockeltyp: SW-13 und TX-40
• Schraubenmaterial: verzinkter Stahl
• Menge pro Packung: 25

Zertifikat

Europäische Technische Zulassung ETA 12/0272

Die von uns angebotenen Schrauben zeichnen sich durch höchste Qualität aus und können sicher im Bauwesen eingesetzt werden. Wir setzen alles daran, dass die an unsere Vertragspartner gelieferten Produkte sicher und für die jeweiligen Aufgaben geeignet sind.

Video des Produkts

https://youtu.be/ygTRIj0Ocgw

(Link kopieren und in das Browserfenster einfügen)

Die Montageanleitung

• Vor der Montage den Untergrund, in dem das Befestigungsmittel installiert werden soll, ermitteln und die vom Befestigungsmittel übertragenen Lasten mit den im Produktdatenblatt oder in der Europäischen Technischen Bewertung angegebenen Tragfähigkeiten vergleichen.
• Die geeignete Länge des Befestigungsmittels sollte so gewählt werden, dass sich die Dehnungszone im Wandbaumaterial befindet (die Dicke des befestigten Elements entspricht der maximal nutzbaren Länge des Befestigungsmittels).
• Die Bohrlochtiefe sollte mindestens 10 mm größer sein als die Verankerungstiefe des Verbinders – dies gewährleistet den korrekten Sitz der Hülse im Bohrloch und verhindert Probleme mit Schrauben. Lockerung.
• Die Verwendung eines Schlagbohrers wird beim Bohren in Lochziegel, Keramikblöcke und Porenbeton nicht empfohlen, da dies die Wände beschädigt und keinen sicheren Sitz des Verbinders gewährleistet.
• Der Durchmesser der Bohrlöcher muss dem Durchmesser der verwendeten Dübel entsprechen.
• Das Bohrloch sollte gereinigt werden, mindestens durch zweimaliges Durchziehen des Bohrers, um den Bohrstaub nach außen zu entfernen. Senkrecht nach unten gebohrte Löcher erfordern tieferes Bohren oder das Ausblasen des angesammelten Bohrstaubs.
• Der Dübel wird in das gebohrte Loch eingesetzt und die Schraube eingeschraubt, bis sie vollständig in der Hülse sitzt.
• Übermäßiges Eindrehen der Schraube kann zu deren Lockerung führen, was nicht von der Herstellergarantie abgedeckt ist.
• Die Installation sollte bei Temperaturen zwischen -20 °C und +40 °C (bezogen auf die Substrattemperatur) erfolgen.

Klimas Schrauben – die erste Wahl von Profis

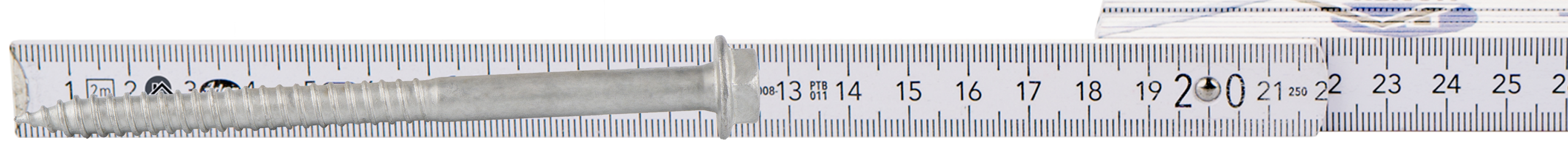

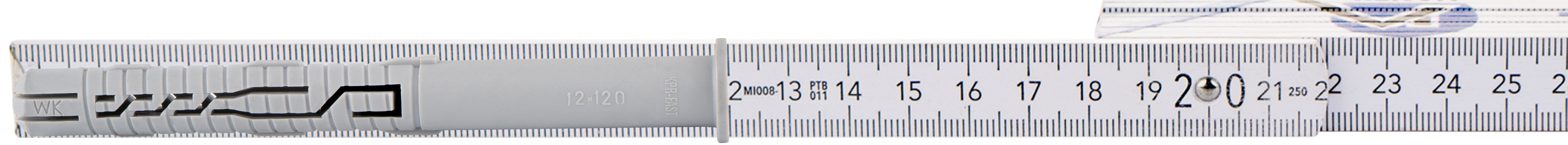

*Das Maßband ist nicht im Set enthalten (es dient nur der besseren Darstellung der Schrauben).
