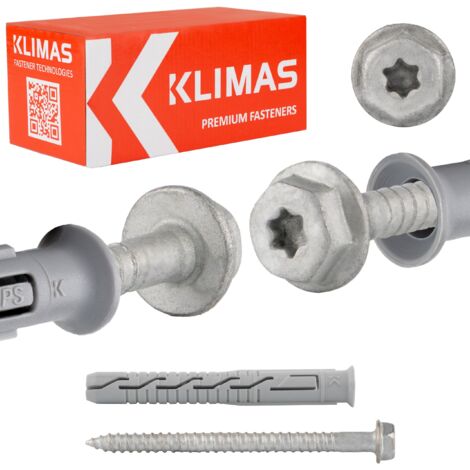

Rahmenexpansionsstopfen KPS-FAST-08100K

Rahmendübel 8x100 mm, 50 Stück

Bestehen aus einer Polyamidhülse und einer verzinkten Stahlschraube mit Sechskantkopf, integrierter Unterlegscheibe und TX-Innensechskant.

Empfohlen zur Befestigung von Metallelementen   und überall dort, wo eine größere Auflagefläche benötigt wird und im Gegensatz zu Senkkopfschrauben keine bündige Montage des Schraubenkopfes erforderlich ist.

Wichtigste Parameter

• Modell: KPS-FAST-08100K
• Steckergröße: 8,0 x 100 mm
• Maximal nutzbare Länge: 30 mm
• Verpackung: 50 Stück.
• Buchse: TX-30

Der Erweiterungsverbinder besteht aus:

• Hülse - Kunststoffelement
• Verbinder - Stahlschraube mit konischem Kopf und TORX-30-Buchse

Originalprodukt eines renommierten Unternehmens KLIMAS Wkręt-Met ®

Merkmale und Vorteile

1.   Unterlegkopf mit TX-40/SW-13-Sockel

Der TX-Sockel garantiert optimale Drehmomentübertragung, während der SW-Sechskantkopf das Anziehen der Schraube mit der entsprechenden Kraft ermöglicht (z. B. mit einem Drehmomentschlüssel).

2. Gewindereduzierung

Präzises Einschrauben. Erhöhte Spreizkraft in der zweiten Spreizzone.

3. Korrosionsschutz – Zinklamellen

Zinklamellen sind doppelt so korrosionsbeständig wie galvanische Verzinkung. Das Labor Klimas Wkręt-met bestätigte die hervorragende Qualität der Beschichtung durch Tests in einer Salzsprühkammer (240 Stunden für Zinklamellen im Vergleich zu 120 Stunden für galvanische Verzinkung).

4.   Polyamidhülse

Bessere physikalisch-chemische Eigenschaften als Polypropylen oder Polyethylen.

5. Feuerbeständigkeit

Für die Montage von Fassadensystemen weist der Verbinder eine ausreichende Feuerbeständigkeit von mindestens 90 Minuten (R90) auf. Wenn die Auslegungslast pro Verbinder NR <0,8kN (bez trwałego obciążenia centrycznego).

Untergründe und Anwendungsbeispiele

A. Beton

B. Vollkeramikziegel, Silikat

C. Keramikblock,

D. Hohlblockstein aus Silikat,

E. Autoklavierter Porenbeton

1. Montage von hinterlüfteten Fassaden

2. Montage von Klimaanlagen

3. Montage in Warmmontagetechnik

4. Montage von Gebäudeinstallationselementen

5. Montage in Warmmontagetechnik

6. Befestigungselemente von Gebäudeinstallationen

Dies sind nur Anwendungsbeispiele.

Rahmenstopfen mit Sechskantschraube, integrierter Unterlegscheibe und TX-Buchse, empfohlen zur Befestigung von Metallelementen.

Der Dehnverbinder besteht aus:

• Kunststoffelement - Hülse
• Verbinder - Stahlschraube

Die Vormontage der Verbinder bedeutet:

• einfachere und schnellere Montage
• gebrauchsfertige Produkte ohne Montageaufwand
• keine Fehler bei der Auswahl der Hülse für die Schraube

Produktspezifikation

Dübel

• [Dk] Steckerdurchmesser: Ø 8,0 mm
• [Lk] Steckerlänge: 100 mm
• [Tfix] Max. Nutzbare Länge: 30/50 mm [Heff] Verankerungstiefe: 50/70 mm Dübelmaterial: Polyamid (Nylon) Verpackungseinheit: 50 Stück Schraube: Ø 6,0 mm [Lw] Schraubenlänge:
• 105 mm
• Sockeltyp: SW
• - 10 i TX

-

• 30 Schraubenmaterial:   verzinkter Stahl
• Menge in der Verpackung: 50 Zertifikat
• Europäische Technische Zulassung ETA 12/0272 Die von uns angebotenen Schrauben zeichnen sich durch höchste Qualität aus und können sicher im Bauwesen eingesetzt werden. Wir setzen alles daran, dass die an unsere Kunden gelieferten Produkte sicher und für die jeweiligen Aufgaben geeignet sind. Montageverfahren Vor der Montage den Untergrund, in dem das Befestigungsmittel angebracht werden soll, ermitteln und die vom Befestigungsmittel übertragenen Lasten mit den im Produktdatenblatt oder der Europäischen Technischen Bewertung angegebenen Tragfähigkeiten vergleichen. Die passende Befestigungsmittellänge so wählen, dass sich die Dehnungszone im Wandbauteil befindet (die Dicke des befestigten Elements entspricht der maximal nutzbaren Länge des Befestigungsmittels).
• Die Bohrlochtiefe sollte mindestens 10 mm größer sein als die Verankerungstiefe des Befestigungsmittels – dies gewährleistet den korrekten Sitz der Hülse im Bohrloch und verhindert das Überdrehen der Schrauben. Das Bohren mit Schlagbohrmaschinen wird beim Bohren in Lochziegel, Keramikblöcke und Porenbeton nicht empfohlen, da es die Wände beschädigt und die Positionierung des Befestigungsmittels beeinträchtigt.
• Der Durchmesser der Bohrlöcher muss dem Durchmesser der verwendeten Dübel entsprechen. Das Bohrloch sollte gereinigt werden, mindestens durch zweimaliges Nachbohren, um Bohrstaub zu entfernen. Bei senkrecht nach unten gebohrten Löchern muss tiefer gebohrt oder der angesammelte Bohrstaub ausgeblasen werden.

Der Dübel wird in das Bohrloch eingesetzt und die Schraube eingeschraubt, bis sie vollständig in der Hülse sitzt.

Zu starkes Eindrehen der Schraube kann zum Überdrehen führen, was nicht von der Herstellergarantie abgedeckt ist. Die Installation sollte bei Temperaturen zwischen -20 °C und +40 °C (Oberflächentemperatur) erfolgen.

KLIMAS Schrauben – die erste Wahl für Profis *Das Maßband ist nicht im Set enthalten.
